Produktnummer:
10134153
Herstellernummer:
27705-0924
Hersteller:
Norelem

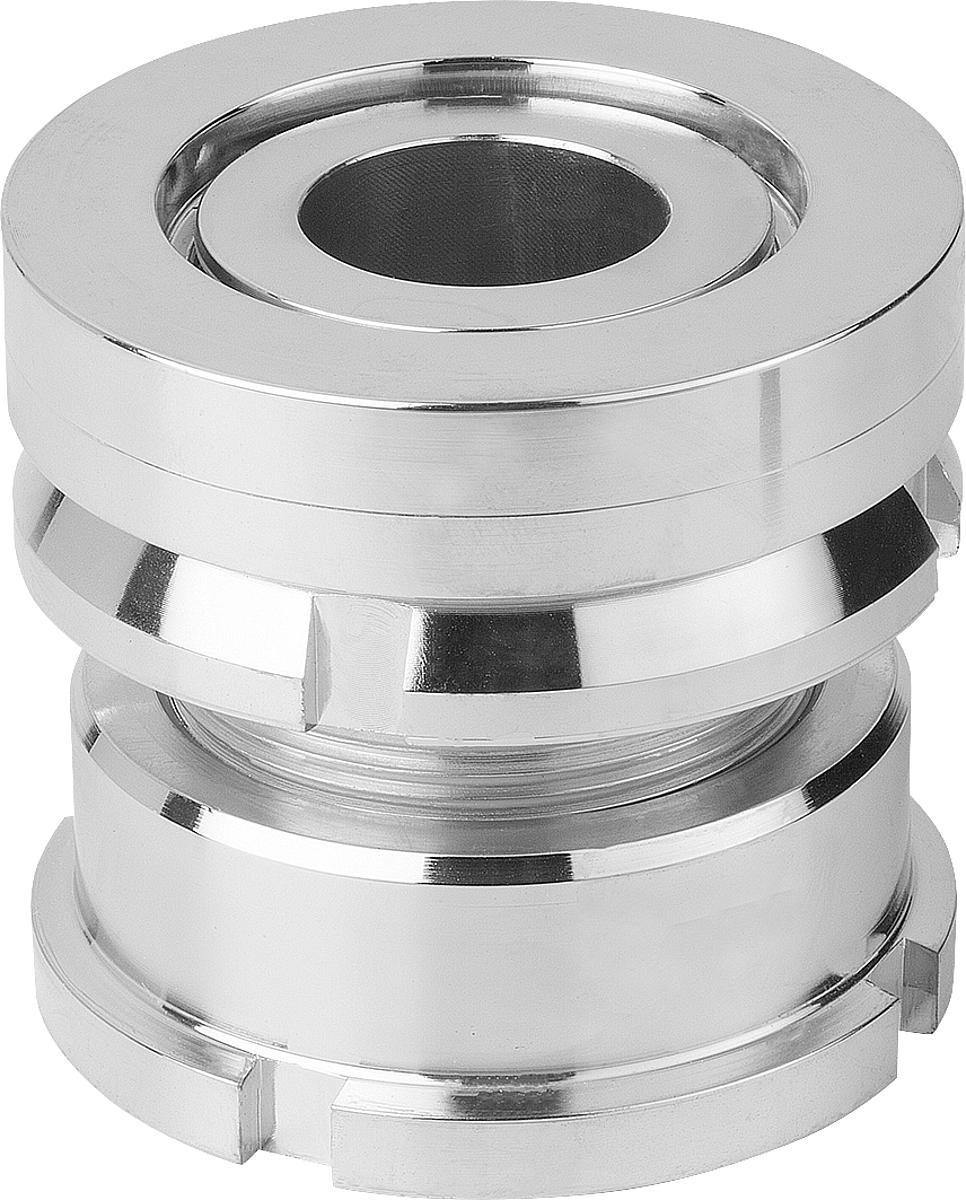

Norelem 27705-0924 KUGEL AUSGLEICHSELEMENT
D:
26
D2:
58
H min.:
44
Material:
Stahl
für Schraube:
M24
Produktnummer:
10134153
NLM 27705 Kugel Ausgleichselemente
Beschreibung
Werkstoff:
Normalausführung 1.7225, Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert. Edelstahlausführung blank.
Bestellbeispiel:
nlm 27705-0406
Hinweis:
Die Kugel-Ausgleichselemente finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460
Normalausführung 1.7225, Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert. Edelstahlausführung blank.
Bestellbeispiel:
nlm 27705-0406
Hinweis:
Die Kugel-Ausgleichselemente finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460

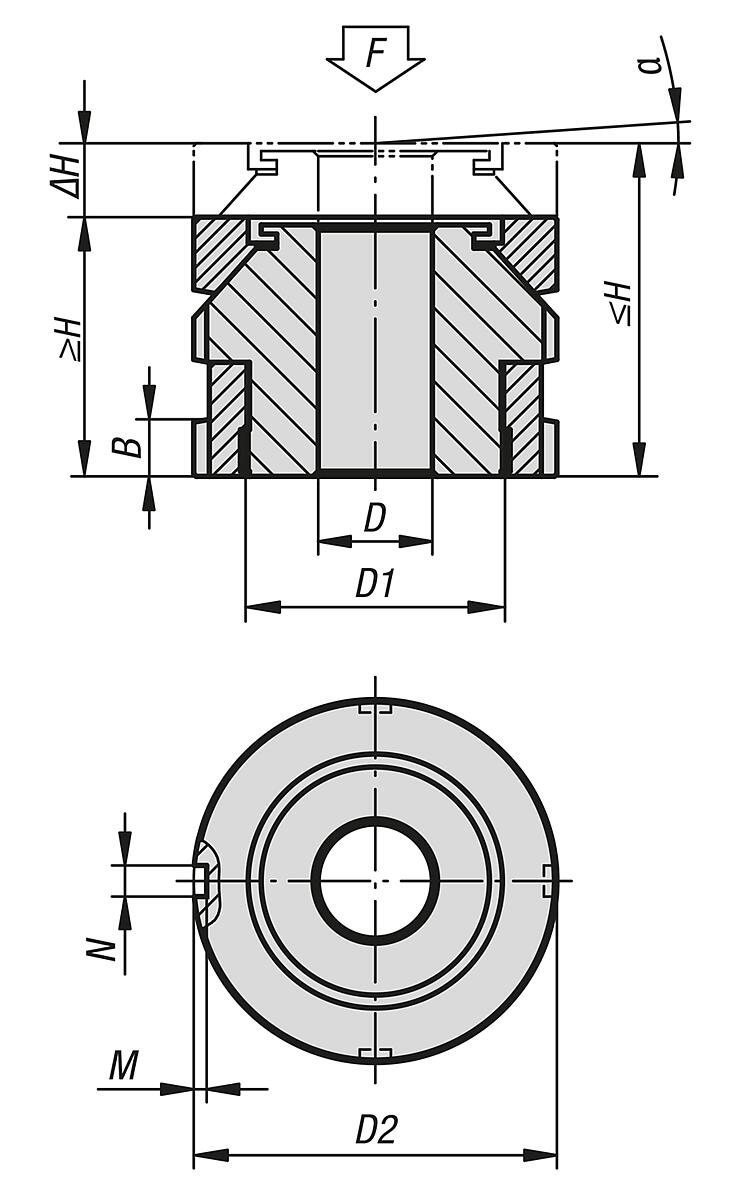

Eigenschaften
| A: | 4° |
|---|---|
| B: | 9 |
| D: | 26 |
| D1: | M40x1,5 |
| D2: | 58 |
| F kN: | 210 |
| H max.: | 53 |
| H min.: | 44 |
| M: | 2,5 |
| Material: | Stahl |
| N: | 6 |
| für Schraube: | M24 |
Dokumente
1
| Variante | D | D2 | H min. | Material | für Schraube | Preis |
|---|---|---|---|---|---|---|
|
10134144 (27705-0406) |
6,6 | 25 | 22 | Stahl | M6 | ab 40,94 € |
|
10134145 (27705-0506) |
6,6 | 32 | 26 | Stahl | M6 | ab 43,42 € |
|
10134146 (27705-0508) |
9 | 32 | 26 | Stahl | M8 | ab 43,42 € |
|
10134147 (27705-0510) |
11 | 32 | 26 | Stahl | M10 | ab 43,42 € |
|
10134148 (27705-0710) |
11 | 45 | 34 | Stahl | M10 | ab 48,01 € |
|
10134149 (27705-0712) |
13,5 | 45 | 34 | Stahl | M12 | ab 48,01 € |
|
10134150 (27705-0716) |
17,5 | 45 | 34 | Stahl | M16 | ab 48,01 € |
|
10134159 (27705-04061) |
6,6 | 25 | 22 | Edelstahl | M6 | ab 53,59 € |
|
10134160 (27705-05061) |
6,6 | 32 | 26 | Edelstahl | M6 | ab 59,31 € |
|
10134161 (27705-05081) |
9 | 32 | 26 | Edelstahl | M8 | ab 59,31 € |
|
10134162 (27705-05101) |
11 | 32 | 26 | Edelstahl | M10 | ab 59,31 € |
|
10134151 (27705-0916) |
17,5 | 58 | 44 | Stahl | M16 | ab 63,84 € |
|
10134152 (27705-0920) |
22 | 58 | 44 | Stahl | M20 | ab 63,84 € |
|
10134153 (27705-0924) |
26 | 58 | 44 | Stahl | M24 | ab 63,84 € |
|
10134163 (27705-07101) |
11 | 45 | 34 | Edelstahl | M10 | ab 74,41 € |
|
10134164 (27705-07121) |
13,5 | 45 | 34 | Edelstahl | M12 | ab 74,41 € |
|
10134165 (27705-07161) |
17,5 | 45 | 34 | Edelstahl | M16 | ab 74,41 € |
|
10134166 (27705-09161) |
17,5 | 58 | 44 | Edelstahl | M16 | ab 97,52 € |
|
10134167 (27705-09201) |
22 | 58 | 44 | Edelstahl | M20 | ab 97,52 € |
|
10134168 (27705-09241) |
26 | 58 | 44 | Edelstahl | M24 | ab 97,52 € |
|
10134154 (27705-1020) |
22 | 70 | 50 | Stahl | M20 | ab 98,27 € |
|
10134155 (27705-1024) |
26 | 70 | 50 | Stahl | M24 | ab 98,27 € |
|
10134156 (27705-1030) |
33 | 70 | 50 | Stahl | M30 | ab 98,27 € |
|
10134157 (27705-1224) |
26 | 80 | 56 | Stahl | M24 | ab 121,07 € |
|
10134158 (27705-1230) |
33 | 80 | 56 | Stahl | M30 | ab 121,07 € |
|
10134169 (27705-10201) |
22 | 70 | 50 | Edelstahl | M20 | ab 144,15 € |
|
10134170 (27705-10241) |
26 | 70 | 50 | Edelstahl | M24 | ab 144,15 € |
|
10134171 (27705-10301) |
33 | 70 | 50 | Edelstahl | M30 | ab 144,15 € |
|
10134172 (27705-12241) |
26 | 80 | 56 | Edelstahl | M24 | ab 172,07 € |
|
10134173 (27705-12301) |
33 | 80 | 56 | Edelstahl | M30 | ab 172,07 € |
