Produktnummer:
10134173
Hersteller:
Norelem

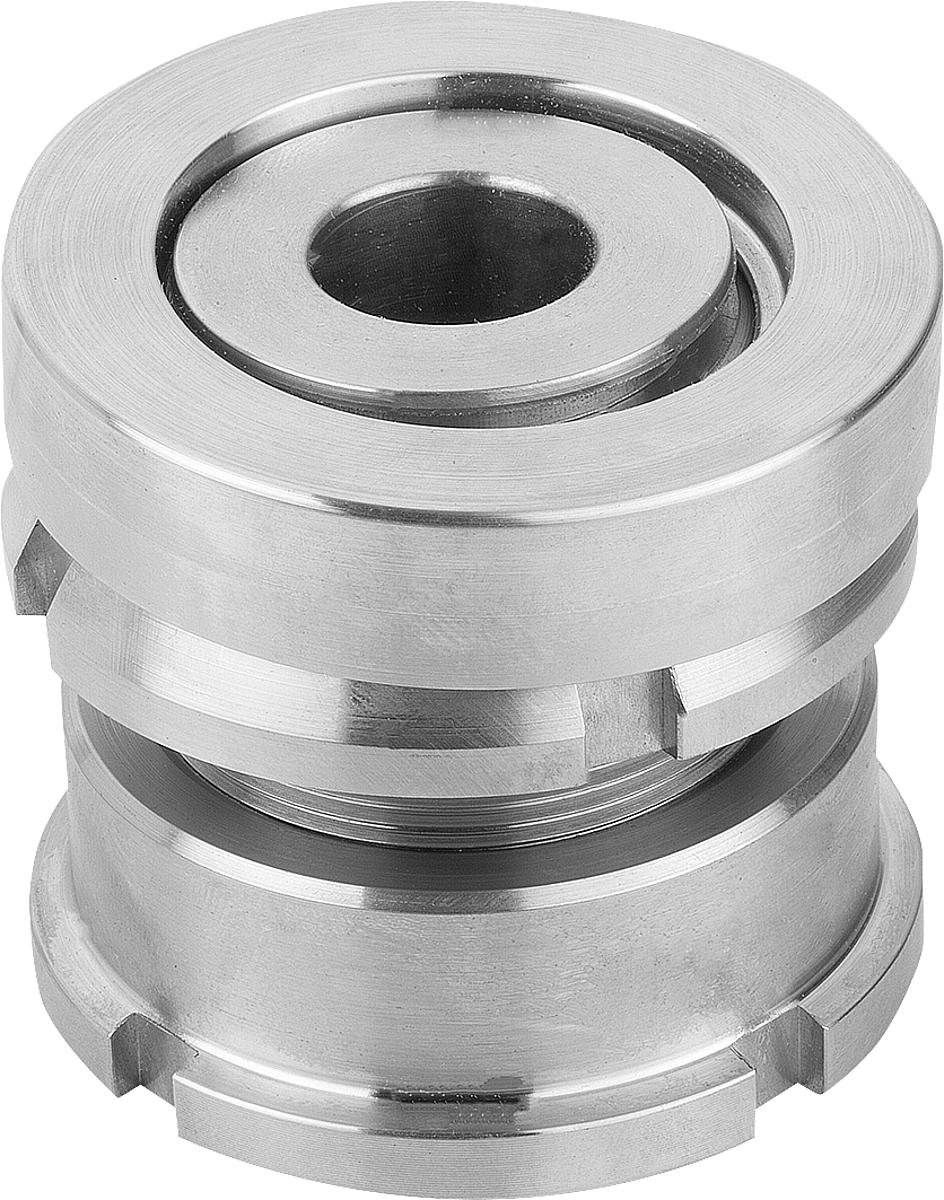

Norelem 27705-12301 KUGEL AUSGLEICHSELEMENT EDELSTAHL,
D:
33
D2:
80
H min.:
56
Material:
Edelstahl
für Schraube:
M30
NLM 27705 Kugel Ausgleichselemente
Beschreibung
Werkstoff:
Normalausführung 1.7225, Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert. Edelstahlausführung blank.
Bestellbeispiel:
nlm 27705-0406
Hinweis:
Die Kugel-Ausgleichselemente finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460
Normalausführung 1.7225, Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert. Edelstahlausführung blank.
Bestellbeispiel:
nlm 27705-0406
Hinweis:
Die Kugel-Ausgleichselemente finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460

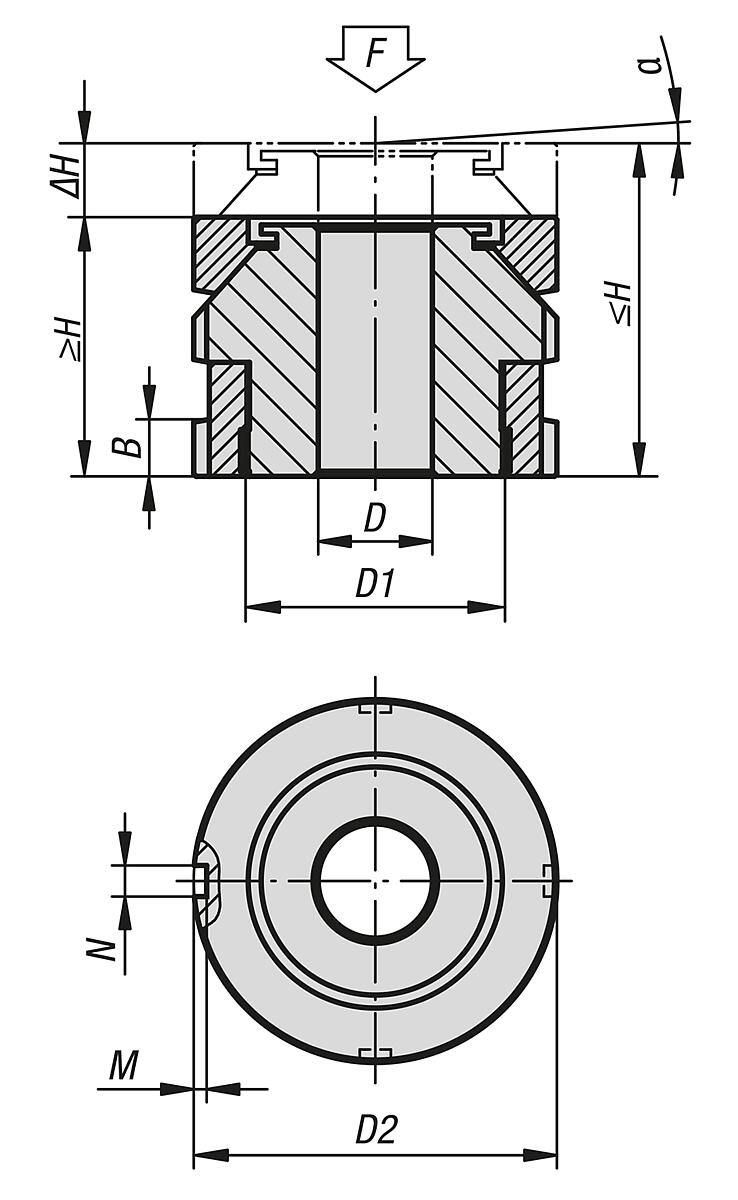

Eigenschaften
| A: | 4° |
|---|---|
| B: | 11 |
| D: | 33 |
| D1: | M60x2 |
| D2: | 80 |
| F kN: | 323 |
| H max.: | 68 |
| H min.: | 56 |
| M: | 3 |
| Material: | Edelstahl |
| N: | 7 |
| für Schraube: | M30 |
Dokumente
1
| Variante | Material | D2 | D | für Schraube | H min. | Preis |
|---|---|---|---|---|---|---|
|
10134144 (27705-0406) |
Stahl | 25 | 6,6 | M6 | 22 | ab 40,94 € |
|
10134145 (27705-0506) |
Stahl | 32 | 6,6 | M6 | 26 | ab 43,42 € |
|
10134146 (27705-0508) |
Stahl | 32 | 9 | M8 | 26 | ab 43,42 € |
|
10134147 (27705-0510) |
Stahl | 32 | 11 | M10 | 26 | ab 43,42 € |
|
10134148 (27705-0710) |
Stahl | 45 | 11 | M10 | 34 | ab 48,01 € |
|
10134149 (27705-0712) |
Stahl | 45 | 13,5 | M12 | 34 | ab 48,01 € |
|
10134150 (27705-0716) |
Stahl | 45 | 17,5 | M16 | 34 | ab 48,01 € |
|
10134159 (27705-04061) |
Edelstahl | 25 | 6,6 | M6 | 22 | ab 53,59 € |
|
10134160 (27705-05061) |
Edelstahl | 32 | 6,6 | M6 | 26 | ab 59,31 € |
|
10134161 (27705-05081) |
Edelstahl | 32 | 9 | M8 | 26 | ab 59,31 € |
|
10134162 (27705-05101) |
Edelstahl | 32 | 11 | M10 | 26 | ab 59,31 € |
|
10134151 (27705-0916) |
Stahl | 58 | 17,5 | M16 | 44 | ab 63,84 € |
|
10134152 (27705-0920) |
Stahl | 58 | 22 | M20 | 44 | ab 63,84 € |
|
10134153 (27705-0924) |
Stahl | 58 | 26 | M24 | 44 | ab 63,84 € |
|
10134163 (27705-07101) |
Edelstahl | 45 | 11 | M10 | 34 | ab 74,41 € |
|
10134164 (27705-07121) |
Edelstahl | 45 | 13,5 | M12 | 34 | ab 74,41 € |
|
10134165 (27705-07161) |
Edelstahl | 45 | 17,5 | M16 | 34 | ab 74,41 € |
|
10134166 (27705-09161) |
Edelstahl | 58 | 17,5 | M16 | 44 | ab 97,52 € |
|
10134167 (27705-09201) |
Edelstahl | 58 | 22 | M20 | 44 | ab 97,52 € |
|
10134168 (27705-09241) |
Edelstahl | 58 | 26 | M24 | 44 | ab 97,52 € |
|
10134154 (27705-1020) |
Stahl | 70 | 22 | M20 | 50 | ab 98,27 € |
|
10134155 (27705-1024) |
Stahl | 70 | 26 | M24 | 50 | ab 98,27 € |
|
10134156 (27705-1030) |
Stahl | 70 | 33 | M30 | 50 | ab 98,27 € |
|
10134157 (27705-1224) |
Stahl | 80 | 26 | M24 | 56 | ab 121,07 € |
|
10134158 (27705-1230) |
Stahl | 80 | 33 | M30 | 56 | ab 121,07 € |
|
10134169 (27705-10201) |
Edelstahl | 70 | 22 | M20 | 50 | ab 144,15 € |
|
10134170 (27705-10241) |
Edelstahl | 70 | 26 | M24 | 50 | ab 144,15 € |
|
10134171 (27705-10301) |
Edelstahl | 70 | 33 | M30 | 50 | ab 144,15 € |
|
10134172 (27705-12241) |
Edelstahl | 80 | 26 | M24 | 56 | ab 172,07 € |
|
10134173 (27705-12301) |
Edelstahl | 80 | 33 | M30 | 56 | ab 172,07 € |
