Produktnummer: 10109668

Herstellernummer: 31156-0808

Hersteller: Norelem

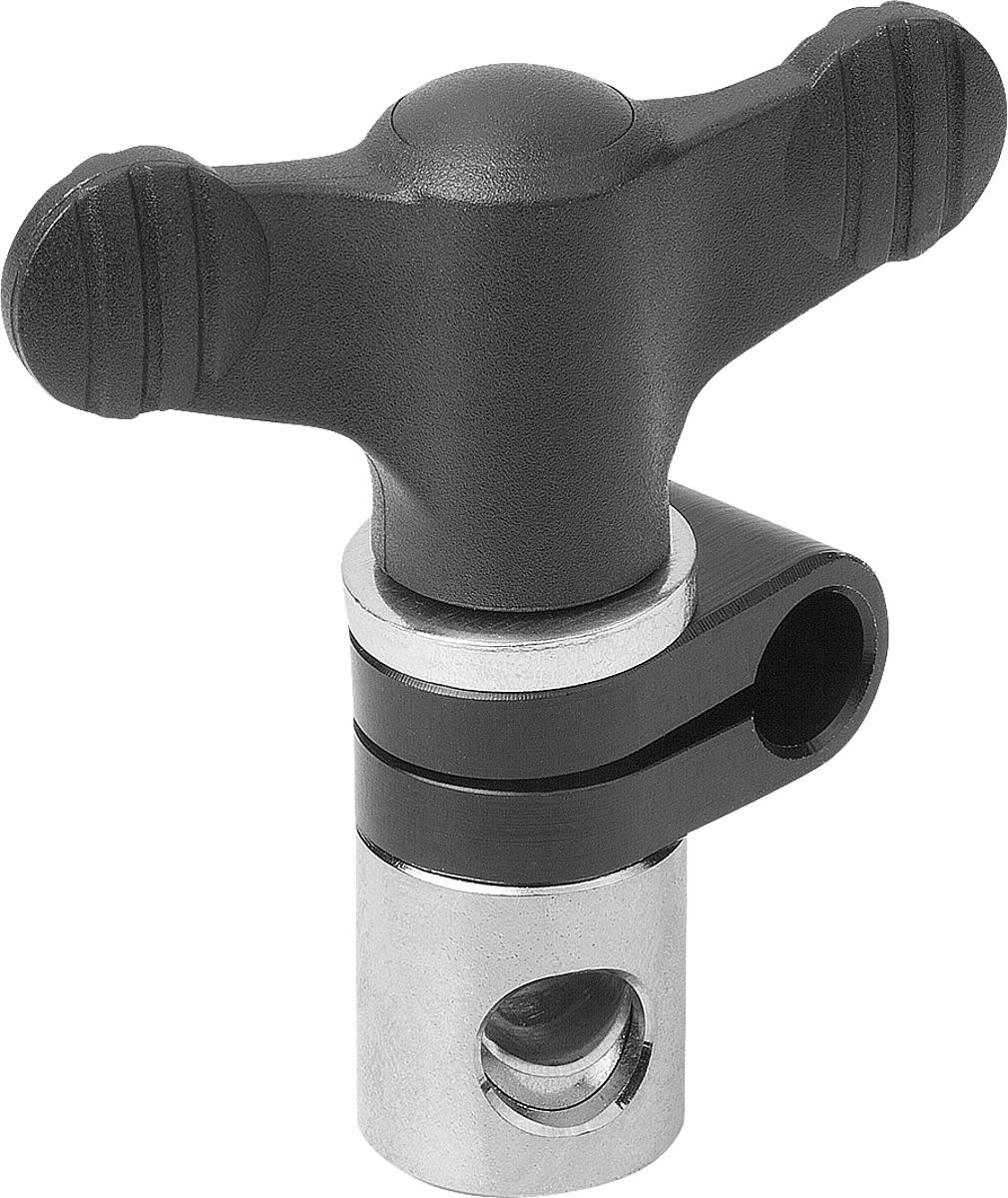

Norelem 31156-0808 SPANNGELENK DRM 8/8,

D: 8 D1: 8 D2: 16 D3: 14 Gewicht ca. kg: 0,039 H: 54,6 H1: 17 H2: 12 H3: 16 H4: 25,6 H5: 24 L: 50 L1: 18 L2: 12 Profil-Größe: 2

32,84 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Gewicht ca. kg

Profil-Größe

Stück

VPE: 1 Stück

Produktnummer: 10109668

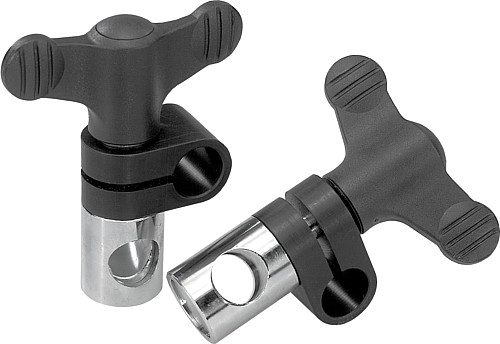

NLM 31156 Spanngelenk

Werkstoff, Ausführung:
Hülse und Bolzen Stahl, hochglanzverchromt.
Klemmstück hochfestes Aluminium, schwarz eloxiert.
Flügelgriff, Thermoplast schwarzgrau.

Bestellbeispiel:
nlm 31156-1616

Hinweis:
Stufenlos einstellbar. Schnelle Klemmung durch den Flügelgriff.

Auf Anfrage:
Unterschiedliche Kombinationen der Durchmesser D und D1.

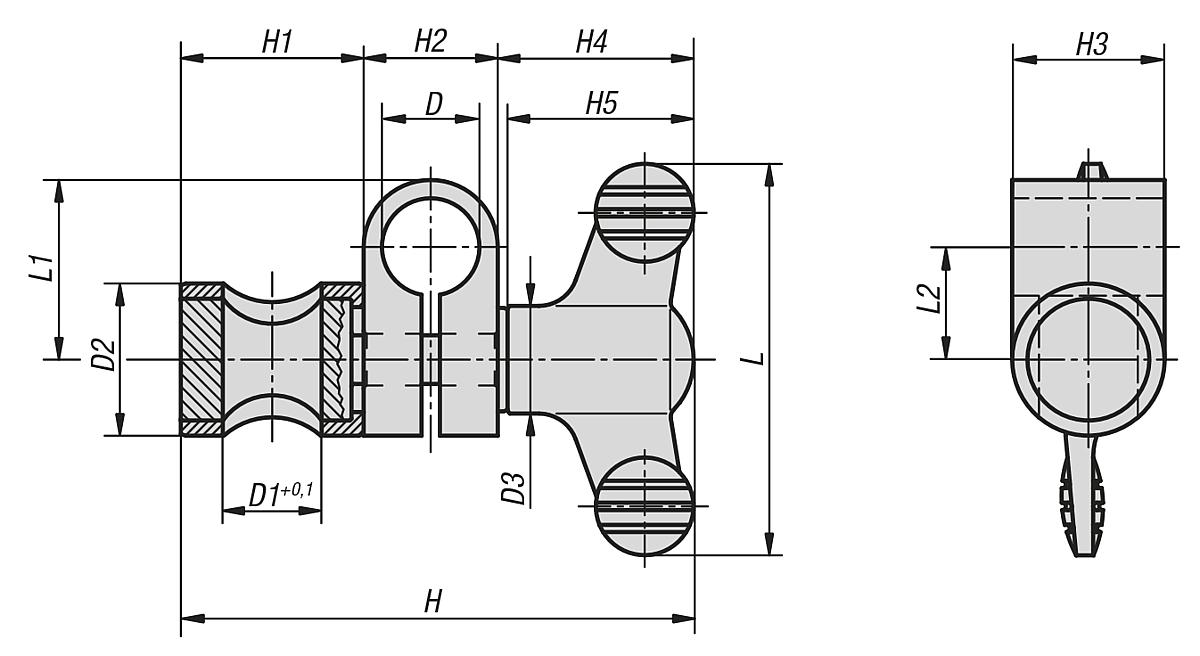

D:	8
D1:	8
D2:	16
D3:	14
Gewicht ca. kg:	0,039
H:	54,6
H1:	17
H2:	12
H3:	16
H4:	25,6
H5:	24
L:	50
L1:	18
L2:	12
Profil-Größe:	2

Datenblatt.pdf

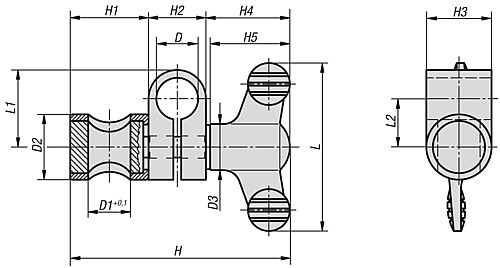

Variante	D	L	H1	D2	L1	Gewicht ca. kg	D1	L2	Profil-Größe	D3	H3	H2	H	H4	H5	Preis

10109667 (31156-0606)	6	38	15	14	13	0,025	6	8,5	1	12	14	9	43,6	19,6	18	ab 31,03 €
10109668 (31156-0808)	8	50	17	16	18	0,039	8	12	2	14	16	12	54,6	25,6	24	ab 32,84 €
10109669 (31156-1010)	10	50	20	18	22	0,055	10	14,5	3	14	18	15	60,6	25,6	24	ab 36,07 €
10109670 (31156-1212)	12	75	23	20	24	0,091	12	15,5	4	21	20	17	77,2	37,2	35,6	ab 37,28 €
10109671 (31156-1616)	16	75	31	25	29,5	0,144	16	18,5	5	21	25	22	90,2	37,2	35,6	ab 39,23 €
10109672 (31156-2020)	20	75	36	30	30	0,209	20	17,5	6	21	30	25	98,2	37,2	35,6	ab 44,42 €
