Produktnummer:
10109669
Herstellernummer:
31156-1010
Hersteller:
Norelem

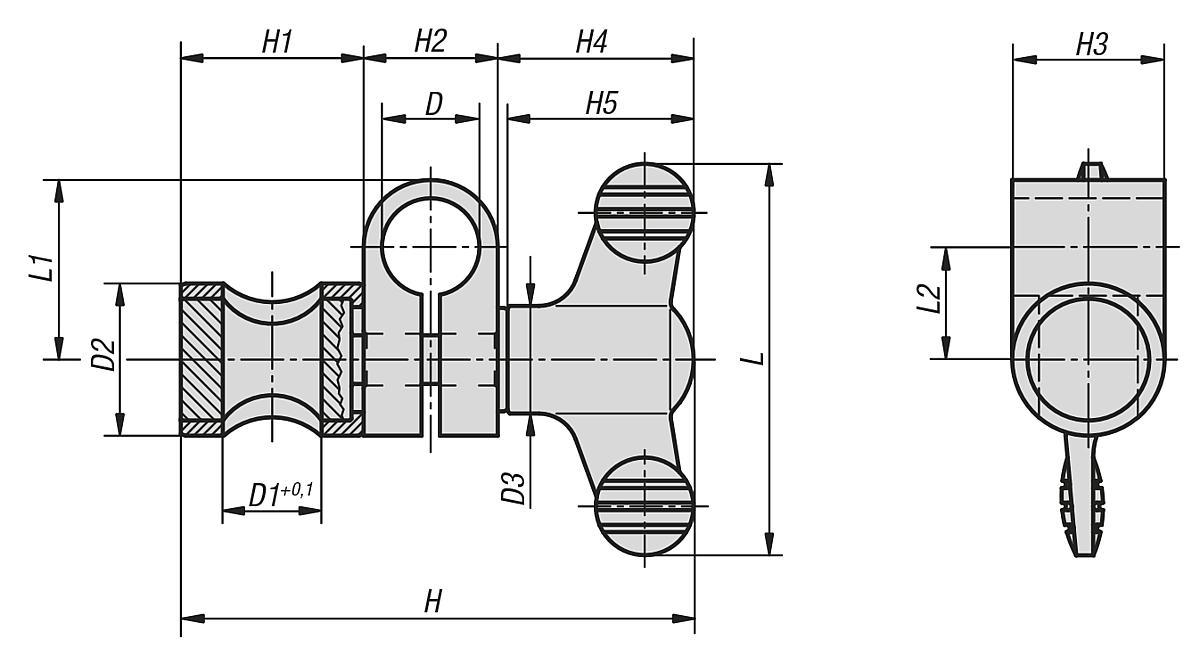

Norelem 31156-1010 SPANNGELENK DRM 10/10,
D:
10
D1:
10
D2:
18
D3:
14
Gewicht ca. kg:
0,055
H:
60,6
H1:
20
H2:
15
H3:
18
H4:
25,6
H5:
24
L:
50
L1:
22
L2:
14,5
Profil-Größe:
3
Produktnummer:
10109669

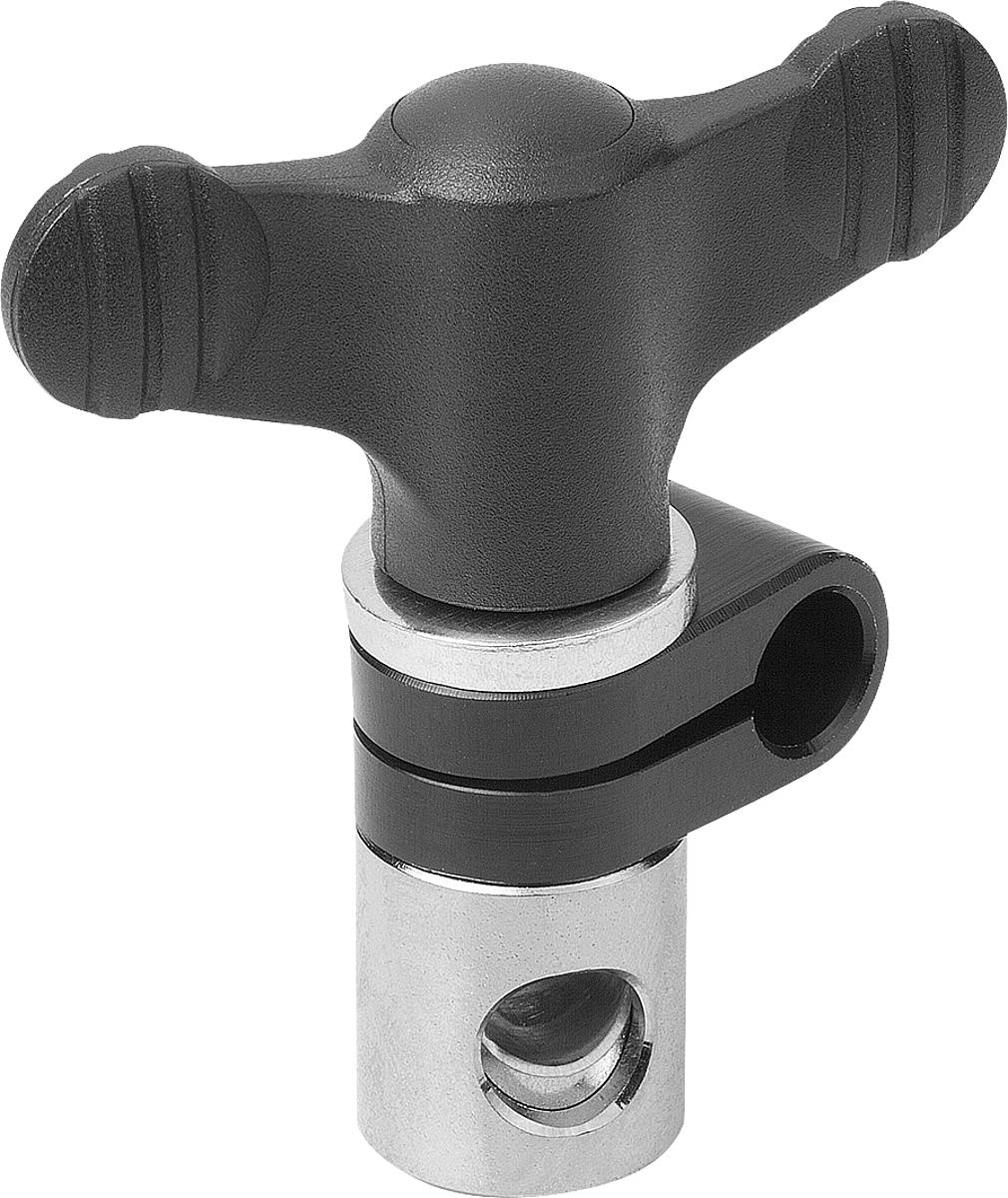

NLM 31156 Spanngelenk
Beschreibung
Werkstoff, Ausführung:
Hülse und Bolzen Stahl, hochglanzverchromt.
Klemmstück hochfestes Aluminium, schwarz eloxiert.
Flügelgriff, Thermoplast schwarzgrau.
Bestellbeispiel:
nlm 31156-1616
Hinweis:
Stufenlos einstellbar. Schnelle Klemmung durch den Flügelgriff.
Auf Anfrage:
Unterschiedliche Kombinationen der Durchmesser D und D1.
Hülse und Bolzen Stahl, hochglanzverchromt.
Klemmstück hochfestes Aluminium, schwarz eloxiert.
Flügelgriff, Thermoplast schwarzgrau.
Bestellbeispiel:
nlm 31156-1616
Hinweis:
Stufenlos einstellbar. Schnelle Klemmung durch den Flügelgriff.
Auf Anfrage:
Unterschiedliche Kombinationen der Durchmesser D und D1.
Eigenschaften
| D: | 10 |
|---|---|
| D1: | 10 |
| D2: | 18 |
| D3: | 14 |
| Gewicht ca. kg: | 0,055 |
| H: | 60,6 |
| H1: | 20 |
| H2: | 15 |
| H3: | 18 |
| H4: | 25,6 |
| H5: | 24 |
| L: | 50 |
| L1: | 22 |
| L2: | 14,5 |
| Profil-Größe: | 3 |
Dokumente
1
| Variante | D | D1 | D2 | D3 | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | H5 | L | L1 | L2 | Profil-Größe | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10109667 (31156-0606) |
6 | 6 | 14 | 12 | 0,025 | 43,6 | 15 | 9 | 14 | 19,6 | 18 | 38 | 13 | 8,5 | 1 | ab 31,03 € |
|
10109668 (31156-0808) |
8 | 8 | 16 | 14 | 0,039 | 54,6 | 17 | 12 | 16 | 25,6 | 24 | 50 | 18 | 12 | 2 | ab 32,84 € |
|
10109669 (31156-1010) |
10 | 10 | 18 | 14 | 0,055 | 60,6 | 20 | 15 | 18 | 25,6 | 24 | 50 | 22 | 14,5 | 3 | ab 36,07 € |
|
10109670 (31156-1212) |
12 | 12 | 20 | 21 | 0,091 | 77,2 | 23 | 17 | 20 | 37,2 | 35,6 | 75 | 24 | 15,5 | 4 | ab 37,28 € |
|
10109671 (31156-1616) |
16 | 16 | 25 | 21 | 0,144 | 90,2 | 31 | 22 | 25 | 37,2 | 35,6 | 75 | 29,5 | 18,5 | 5 | ab 39,23 € |
|
10109672 (31156-2020) |
20 | 20 | 30 | 21 | 0,209 | 98,2 | 36 | 25 | 30 | 37,2 | 35,6 | 75 | 30 | 17,5 | 6 | ab 44,42 € |
