Produktnummer:
10000001
Herstellernummer:
2002-SB
Hersteller:
DESTACO

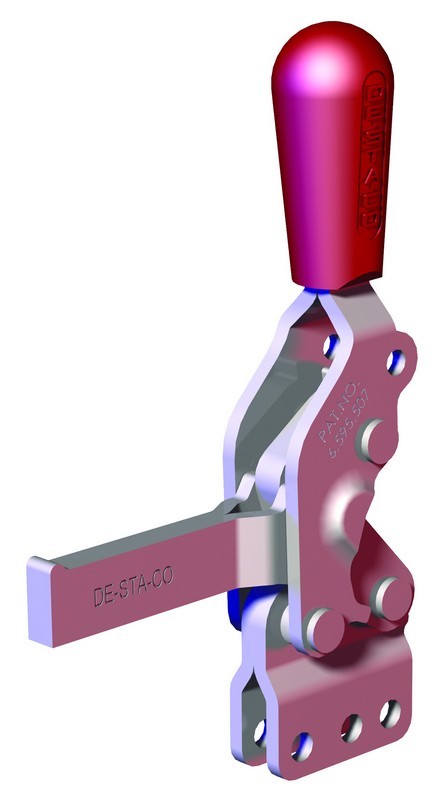

DESTACO 2002-SB Vertikal-Kniehebelspanner Haltekraft 2700 N, Öffnungswinkel 75°
Basis Montage Ausführung:
Gerade
Farbe (Handgriff):
Rot
Material Grundkörper:
Stahl
Oberfläche Grundkörper:
verzinkt
Spannarmausführung:
U-Spannarm
Zusatzverriegelung:
Nein
Zölliges oder metrisches Produkt:
Metrisch
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
27,30 €*
|
| Bis 4 |
25,95 €*
|
| Bis 9 |
24,57 €*
|
| Bis 24 |
23,83 €*
|
| Bis 49 |
21,84 €*
|
| Bis 99 |
21,18 €*
|
| Ab 100 |
20,48 €*
|
Produktnummer:
10000001
DESTACO 2002 Vertikal-Kniehebelspanner Haltekraft 2700 N, Öffnungswinkel 75°
Beschreibung
DESTACO 2002 Vertikal-Kniehebelspanner (Schnellspanner)
• Dreifache Haltekraft im Vergleich zu Modellen der Serie 202
• Nahezu vertikale Spannrichtung
• Austauschbar mit Serie 202 und 207 durch entsprechendes Lochbild bzw. Modell
• Große Handfreiheit für bessere Sicherheit
• Gehärtete Buchsen an den Hauptverbindungen
• Zubehör einzeln erhältlich
• Ausgelegt für M6
• Anwendungsbereiche:
Montieren, Prüfen, Lehren, Löten, Schweißen
Technische Information:
Max. Haltekraft: 2700 N
Merkmale:
Modell-U: Spannarm,Fuß abgewinkelt
Modell-S: massiver Spannarm,Fuß abgewinkelt
Modell-UB: U-Spannarm,Fuß gerade
Modell-UF: Mit Frontbefestigung, U- Spannarm, Fuß abgewinkelt - NEU
Modell-SB: massiver Spannarm,Fuß gerade
Modell-UR: U-Spannarm,Fuß abgewinkelt,mit Zusatzverriegelung
Modell-SR: massiver Spannarm,Fuß abgewinkelt,mit Zusatzverriegelung
Modell-UBR: U-Spannarm,Fuß gerade,mit Zusatzverriegelung
Modell-SBR: massiver Spannarm,Fuß gerade,mit Zusatzverriegelung
Modell-U207: U-Spannarm,Fuß abgewinkelt,austauschbar mit Serie 207
Modell-UR207: U-Spannarm,Fuß abgewinkelt,austauschbar mit Serie 207,mit Zusatzverriegelung
Auswahl_1= Serie
Auswahl_2= Modell
• Dreifache Haltekraft im Vergleich zu Modellen der Serie 202
• Nahezu vertikale Spannrichtung
• Austauschbar mit Serie 202 und 207 durch entsprechendes Lochbild bzw. Modell
• Große Handfreiheit für bessere Sicherheit
• Gehärtete Buchsen an den Hauptverbindungen
• Zubehör einzeln erhältlich
• Ausgelegt für M6
• Anwendungsbereiche:
Montieren, Prüfen, Lehren, Löten, Schweißen
Technische Information:
Max. Haltekraft: 2700 N
Merkmale:
Modell-U: Spannarm,Fuß abgewinkelt
Modell-S: massiver Spannarm,Fuß abgewinkelt
Modell-UB: U-Spannarm,Fuß gerade
Modell-UF: Mit Frontbefestigung, U- Spannarm, Fuß abgewinkelt - NEU
Modell-SB: massiver Spannarm,Fuß gerade
Modell-UR: U-Spannarm,Fuß abgewinkelt,mit Zusatzverriegelung
Modell-SR: massiver Spannarm,Fuß abgewinkelt,mit Zusatzverriegelung
Modell-UBR: U-Spannarm,Fuß gerade,mit Zusatzverriegelung
Modell-SBR: massiver Spannarm,Fuß gerade,mit Zusatzverriegelung
Modell-U207: U-Spannarm,Fuß abgewinkelt,austauschbar mit Serie 207
Modell-UR207: U-Spannarm,Fuß abgewinkelt,austauschbar mit Serie 207,mit Zusatzverriegelung
Auswahl_1= Serie
Auswahl_2= Modell
Eigenschaften
| Andruckspindel inklusive: | Nein |
|---|---|
| Basis Montage Ausführung: | Gerade |
| Breite (mm): | 23,88 |
| Farbe (Handgriff): | Rot |
| Handgriff: | Vertikal |
| Handgriff Öffnungswinkel (+10°): | 66 |
| Höhe (mm): | 134,11 |
| Höhe unter Spannarm (mm): | 32,5 |
| Länge (mm): | 83,57 |
| Material Grundkörper: | Stahl |
| Oberfläche Grundkörper: | verzinkt |
| Produktserien: | 2002 |
| Produkttypen: | Handspanner, vertikal |
| Spannarmausführung: | U-Spannarm |
| Spannarmlänge (mm): | 49,00 |
| Spannarm Öffnungswinkel (+10°): | 75 |
| Spindelzubehör: | - |
| Zubehör: | - |
| Zusatzverriegelung: | Nein |
| Zölliges oder metrisches Produkt: | Metrisch |
| max. Haltekraft N: | 2700 |
Dokumente
5
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Oberfläche Grundkörper | Zölliges oder metrisches Produkt | Material Grundkörper | Basis Montage Ausführung | Farbe (Handgriff) | Spannarmausführung | Zusatzverriegelung | Preis |
|---|---|---|---|---|---|---|---|---|
|
10000000 (2002-S) |
verzinkt | Metrisch | Stahl | Abgewinkelt | Rot | Massiver Spannarm | Nein | ab 27,30 € |
|
10000001 (2002-SB) |
verzinkt | Metrisch | Stahl | Gerade | Rot | U-Spannarm | Nein | ab 27,30 € |
|
10000004 (2002-U) |
verzinkt | Metrisch | Stahl | Abgewinkelt | Rot | U-Spannarm | Nein | ab 30,99 € |
|
10000006 (2002-UB) |
verzinkt | Metrisch | Stahl | Gerade | Rot | U-Spannarm | Nein | ab 30,99 € |
|
10297550 (2002-UF) |
verzinkt | Metrisch | Stahl | Front, abgewinkelt | Rot | U-Spannarm | Nein | ab 30,99 € |
|
10000005 (2002-U207) |
verzinkt | Metrisch | Stahl | Abgewinkelt | Rot | U-Spannarm | Nein | ab 32,62 € |
|
10296986 (2002-U-B) |
verzinkt | Metrisch | Stahl | Abgewinkelt | blau | U-Spannarm | Nein | ab 34,09 € |
|
10296987 (2002-U-G) |
verzinkt | Metrisch | Stahl | Abgewinkelt | grün | U-Spannarm | Nein | ab 34,09 € |
|
10296988 (2002-U-K) |
verzinkt | Metrisch | Stahl | Abgewinkelt | Schwarz | U-Spannarm | Nein | ab 34,09 € |
|
10296989 (2002-U-Y) |
verzinkt | Metrisch | Stahl | Abgewinkelt | gelb | U-Spannarm | Nein | ab 34,09 € |
|
10000012 (2002-U-LS-BLK) |
brüniert | Metrisch | Stahl | Abgewinkelt | - | U-Spannarm | Nein | ab 41,76 € |
|
10000008 (2002-UB-LS-BLK) |
brüniert | Metrisch | Stahl | Gerade | - | U-Spannarm | Nein | ab 45,58 € |
|
10000002 (2002-SBR) |
verzinkt | Metrisch | Stahl | Gerade | Rot | U-Spannarm | Nein | ab 53,90 € |
|
10000009 (2002-UBR) |
verzinkt | Metrisch | Stahl | Gerade | Rot | U-Spannarm | Nein | ab 56,48 € |
|
10000013 (2002-UR) |
verzinkt | Metrisch | Stahl | Abgewinkelt | Rot | U-Spannarm | Ja | ab 56,48 € |
|
10000003 (2002-SR) |
verzinkt | Metrisch | Stahl | Abgewinkelt | Rot | Massiver Spannarm | Ja | ab 59,27 € |
|
10000014 (2002-UR207) |
verzinkt | Metrisch | Stahl | Abgewinkelt | - | U-Spannarm | Nein | ab 65,32 € |
