Produktnummer:
10000003
Herstellernummer:
2002-SR
Hersteller:
DESTACO

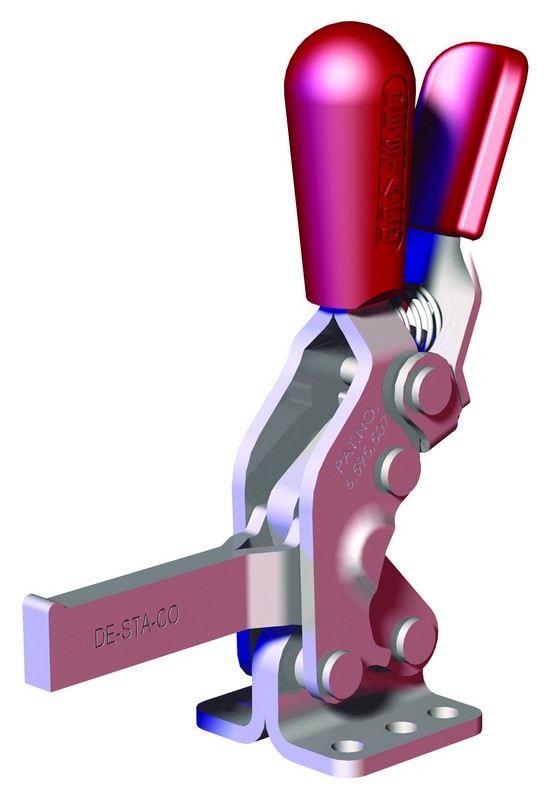

DESTACO 2002-SR Vertikal-Kniehebelspanner Haltekraft 2700 N, Öffnungswinkel 75°
Basis Montage Ausführung:
Abgewinkelt
Farbe (Handgriff):
Rot
Material Grundkörper:
Stahl
Oberfläche Grundkörper:
verzinkt
Spannarmausführung:
Massiver Spannarm
Zusatzverriegelung:
Ja
| Anzahl | Preis* |
|---|---|
| Bis 2 |
60,46 €
|
| Bis 4 |
58,16 €
|
| Bis 9 |
54,41 €
|
| Bis 24 |
52,78 €
|
| Bis 49 |
48,37 €
|
| Bis 99 |
46,92 €
|
| Ab 100 |
45,35 €
|
Produktnummer:
10000003
DESTACO 2002 Serie Vertikal-Kniehebelspanner Haltekraft 2700 N, Öffnungswinkel 75°
Beschreibung
DESTACO 2002 Vertikal-Kniehebelspanner (Schnellspanner)
• Dreifache Haltekraft im Vergleich zu Modellen der Serie 202
• Nahezu vertikale Spannrichtung
• Austauschbar mit Serie 202 und 207 durch entsprechendes Lochbild bzw. Modell
• Große Handfreiheit für bessere Sicherheit
• Gehärtete Buchsen an den Hauptverbindungen
• Zubehör einzeln erhältlich
• Ausgelegt für M6
• Anwendungsbereiche:
Montieren, Prüfen, Lehren, Löten, Schweißen
Technische Information:
Max. Haltekraft: 2700 N
Merkmale:
Modell-S: massiver Spannarm, Fuß abgewinkelt
Modell-SB: massiver Spannarm, Fuß gerade
Modell-SBR: massiver Spannarm, Fuß gerade, mit Zusatzverriegelung
Modell-SR: massiver Spannarm, Fuß abgewinkelt, mit Zusatzverriegelung
Modell-U: U-Spannarm kurz, Fuß abgewinkelt, roter Griff (Standard)
Modell-U207: U-Spannarm, Fuß abgewinkelt, mit der Serie 207 austauschbar
Modell-UB: U-Spannarm, Fuß gerade
Modell-UB-LS-BLK: U-Spannarm, Fuß gerade, offener Spannarm, ohne Spindel, schwarze Serie
Modell-UBR: U-Spannarm, Fuß gerade, mit Zusatzverriegelung
Modell-U-LS-BLK: U-Spannarm, Fuß abgewinkelt, offener Spannarm, ohne Spindel, schwarze Serie
Modell-UR: U-Spannarm kurz, Fuß abgewinkelt, mit Zusatzverriegelung
Modell-UR207: U-Spannarm, Fuß abgewinkelt, mit Zusatzverriegelung, mit der Serie 207 austauschbar
Modell-U-B: U-Spannarm kurz, Fuß abgewinkelt, blauer Griff
Modell-U-G: U-Spannarm kurz, Fuß abgewinkelt, grüner Griff
Modell-U-K: U-Spannarm kurz, Fuß abgewinkelt, schwarzer Griff
Modell-U-Y: U-Spannarm kurz, Fuß abgewinkelt, gelber Griff
Modell-UF: U-Spannarm, zwei Montagemöglichkeiten
Auswahl_1= Serie
Auswahl_2= Modell
• Dreifache Haltekraft im Vergleich zu Modellen der Serie 202
• Nahezu vertikale Spannrichtung
• Austauschbar mit Serie 202 und 207 durch entsprechendes Lochbild bzw. Modell
• Große Handfreiheit für bessere Sicherheit
• Gehärtete Buchsen an den Hauptverbindungen
• Zubehör einzeln erhältlich
• Ausgelegt für M6
• Anwendungsbereiche:
Montieren, Prüfen, Lehren, Löten, Schweißen
Technische Information:
Max. Haltekraft: 2700 N
Merkmale:
Modell-S: massiver Spannarm, Fuß abgewinkelt
Modell-SB: massiver Spannarm, Fuß gerade
Modell-SBR: massiver Spannarm, Fuß gerade, mit Zusatzverriegelung
Modell-SR: massiver Spannarm, Fuß abgewinkelt, mit Zusatzverriegelung
Modell-U: U-Spannarm kurz, Fuß abgewinkelt, roter Griff (Standard)
Modell-U207: U-Spannarm, Fuß abgewinkelt, mit der Serie 207 austauschbar
Modell-UB: U-Spannarm, Fuß gerade
Modell-UB-LS-BLK: U-Spannarm, Fuß gerade, offener Spannarm, ohne Spindel, schwarze Serie
Modell-UBR: U-Spannarm, Fuß gerade, mit Zusatzverriegelung
Modell-U-LS-BLK: U-Spannarm, Fuß abgewinkelt, offener Spannarm, ohne Spindel, schwarze Serie
Modell-UR: U-Spannarm kurz, Fuß abgewinkelt, mit Zusatzverriegelung
Modell-UR207: U-Spannarm, Fuß abgewinkelt, mit Zusatzverriegelung, mit der Serie 207 austauschbar
Modell-U-B: U-Spannarm kurz, Fuß abgewinkelt, blauer Griff
Modell-U-G: U-Spannarm kurz, Fuß abgewinkelt, grüner Griff
Modell-U-K: U-Spannarm kurz, Fuß abgewinkelt, schwarzer Griff
Modell-U-Y: U-Spannarm kurz, Fuß abgewinkelt, gelber Griff
Modell-UF: U-Spannarm, zwei Montagemöglichkeiten
Auswahl_1= Serie
Auswahl_2= Modell
Eigenschaften
| Andruckspindel inklusive: | Nein |
|---|---|
| Basis Montage Ausführung: | Abgewinkelt |
| Breite (mm): | 38,61 |
| Farbe (Handgriff): | Rot |
| Handgriff: | Vertikal |
| Handgriff Öffnungswinkel (+10°): | 66 |
| Höhe (mm): | 134,11 |
| Höhe unter Spannarm (mm): | 24,1 |
| Länge (mm): | 108,46 |
| Material Grundkörper: | Stahl |
| Oberfläche Grundkörper: | verzinkt |
| Produktserien: | 2002 |
| Produkttypen: | Handspanner, vertikal |
| Spannarmausführung: | Massiver Spannarm |
| Spannarmlänge (mm): | 48,5 |
| Spannarm Öffnungswinkel (+10°): | 75 |
| Spindelzubehör: | - |
| Zubehör: | 2002115-E |
| Zusatzverriegelung: | Ja |
| max. Haltekraft N: | 2700 |
| Variante | Basis Montage Ausführung | Farbe (Handgriff) | Material Grundkörper | Oberfläche Grundkörper | Spannarmausführung | Zusatzverriegelung | Zölliges oder metrisches Produkt | Preis |
|---|---|---|---|---|---|---|---|---|
|
10000000 (2002-S) |
Abgewinkelt | Rot | Stahl | verzinkt | Massiver Spannarm | Nein | ab 27,85 € | |
|
10000001 (2002-SB) |
Gerade | Rot | Stahl | verzinkt | U-Spannarm | Nein | ab 27,85 € | |
|
10000004 (2002-U) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 31,61 € |
|
10000006 (2002-UB) |
Gerade | Rot | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 31,61 € |
|
10297550 (2002-UF) |
Front, abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 31,61 € |
|
10000005 (2002-U207) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 33,27 € |
|
10296986 (2002-U-B) |
Abgewinkelt | blau | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 34,77 € |
|
10296987 (2002-U-G) |
Abgewinkelt | grün | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 34,77 € |
|
10296988 (2002-U-K) |
Abgewinkelt | Schwarz | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 34,77 € |
|
10296989 (2002-U-Y) |
Abgewinkelt | gelb | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 34,77 € |
|
10000012 (2002-U-LS-BLK) |
Abgewinkelt | - | Stahl | brüniert | U-Spannarm | Nein | Metrisch | ab 42,60 € |
|
10000008 (2002-UB-LS-BLK) |
Gerade | - | Stahl | brüniert | U-Spannarm | Nein | Metrisch | ab 46,49 € |
|
10000002 (2002-SBR) |
Gerade | Rot | Stahl | verzinkt | U-Spannarm | Nein | ab 54,98 € | |
|
10000009 (2002-UBR) |
Gerade | Rot | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 57,61 € |
|
10000013 (2002-UR) |
Abgewinkelt | Rot | Stahl | verzinkt | U-Spannarm | Ja | Metrisch | ab 57,61 € |
|
10000003 (2002-SR) |
Abgewinkelt | Rot | Stahl | verzinkt | Massiver Spannarm | Ja | ab 60,46 € | |
|
10000014 (2002-UR207) |
Abgewinkelt | - | Stahl | verzinkt | U-Spannarm | Nein | Metrisch | ab 66,63 € |
