Produktnummer:
10208451
Herstellernummer:
23210.0502
Hersteller:
Halder

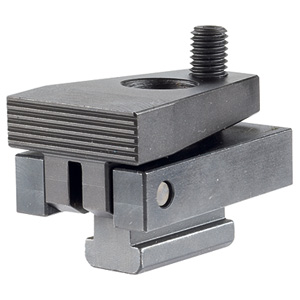

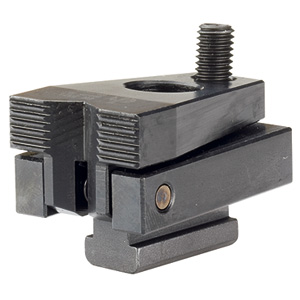

Halder 23210.0502 Niederzugspanner ohne Hebel 10 x M 8 mit Prismen-Spannbacke
Ausführung:
mit Prismen-Spannbacke
Nutenmaß:
10
d1:
M8
| Anzahl | Preis* |
|---|---|
| Bis 3 |
131,80 €
|
| Bis 4 |
118,62 €
|
| Bis 5 |
105,44 €
|
| Ab 6 |
97,12 €
|
Produktnummer:
10208451
EH 23210 Niederzugspanner ohne Hebel
Beschreibung

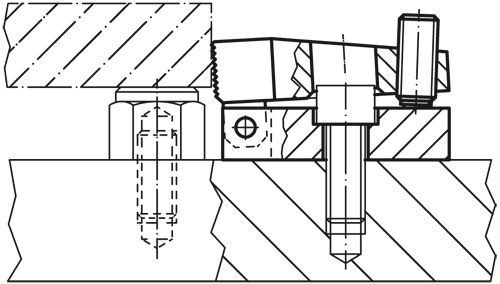

Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen Hinweis: Durch Anziehen der Kugeldruckschraube wird das Werkstück gleichzeitig an Festanschläge und auf Auflagen niedergezogen. Das günstige Hebelverhältnis ermöglicht hohe horizontale Spannkräfte. mit Muttern für T-Nuten EH 23010. / EH 23020. (DIN 508) auch in anderen Nutenmaßen einsetzbar.
Eigenschaften

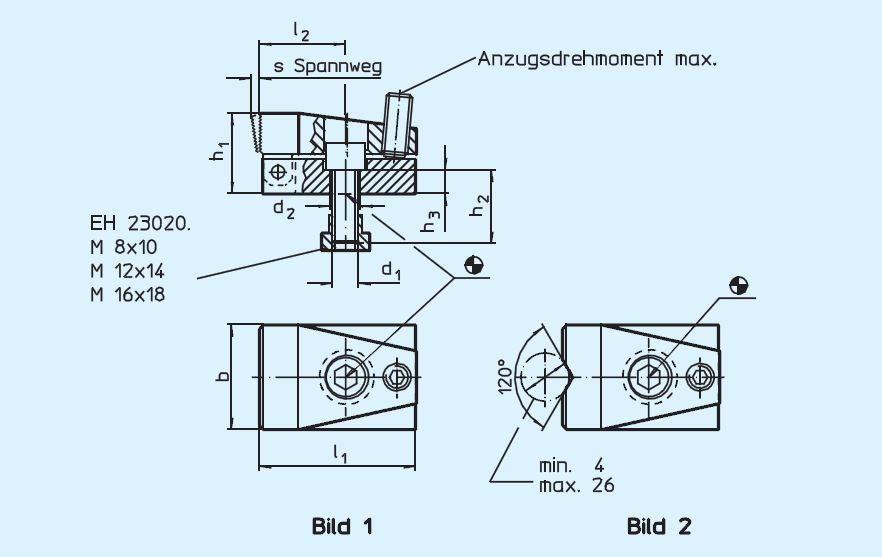

| Anzugsdrehmoment max. Nm: | 3 |
|---|---|
| Ausführung: | mit Prismen-Spannbacke |
| Gewicht (g): | 266 |
| Nutenmaß: | 10 |
| Spannkraft horizontal kN max.: | 7 |
| b: | 32 |
| d1: | M8 |
| d2: | 8,4 |
| h1: | 24 |
| h2: | 20 |
| h3: | 8 |
| l1: | 52 |
| l2 (mm): | 28 |
| s: | 3 |
Dokumente
1
| Variante | Ausführung | Nutenmaß | d1 | Preis |
|---|---|---|---|---|
|
10208450 (23210.0501) |
mit ebener Spannbacke | 10 | M8 | ab 131,80 € |
|
10208451 (23210.0502) |
mit Prismen-Spannbacke | 10 | M8 | ab 131,80 € |
|
10208446 (23210.0521) |
mit ebener Spannbacke | 14 | M12 | ab 154,80 € |
|
10208447 (23210.0522) |
mit Prismen-Spannbacke | 14 | M12 | ab 154,80 € |
|
10208448 (23210.0541) |
mit ebener Spannbacke | 18 | M16 | ab 189,00 € |
|
10208449 (23210.0542) |
mit Prismen-Spannbacke | 18 | M16 | ab 189,00 € |
