Produktnummer:
10208449
Herstellernummer:
23210.0542
Hersteller:
Halder

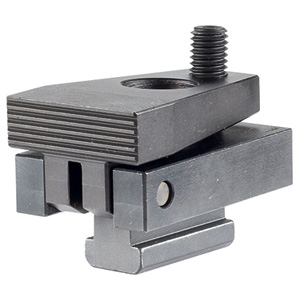

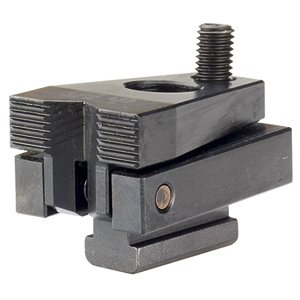

Halder 23210.0542 Niederzugspanner ohne Hebel 18 x M 16 mit Prismen-Spannbacke
Ausführung:
mit Prismen-Spannbacke
Nutenmaß:
18
d1:
M16
| Anzahl | Preis* |
|---|---|
| Bis 2 |
183,70 €
|
| Bis 3 |
165,33 €
|
| Bis 4 |
146,96 €
|
| Ab 5 |
135,36 €
|
Produktnummer:
10208449
EH 23210 Niederzugspanner ohne Hebel
Beschreibung

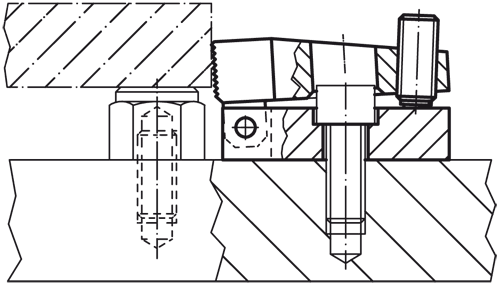

Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen Hinweis: Durch Anziehen der Kugeldruckschraube wird das Werkstück gleichzeitig an Festanschläge und auf Auflagen niedergezogen. Das günstige Hebelverhältnis ermöglicht hohe horizontale Spannkräfte. mit Muttern für T-Nuten EH 23010. / EH 23020. (DIN 508) auch in anderen Nutenmaßen einsetzbar.
Eigenschaften
| Anzugsdrehmoment max. Nm: | 20 |
|---|---|
| Ausführung: | mit Prismen-Spannbacke |
| Gewicht (g): | 1730 |
| Nutenmaß: | 18 |
| Spannkraft horizontal kN max.: | 21,5 |
| b: | 68 |
| d1: | M16 |
| d2: | 16,5 |
| h1: | 47 |
| h2: | 35 |
| h3: | 13 |
| l1: | 86 |
| l2 (mm): | 41 |
| s: | 7 |
Dokumente
1
| Variante | d1 | Nutenmaß | Ausführung | Preis |
|---|---|---|---|---|
|
10208450 (23210.0501) |
M8 | 10 | mit ebener Spannbacke | ab 128,10 € |
|
10208451 (23210.0502) |
M8 | 10 | mit Prismen-Spannbacke | ab 128,10 € |
|
10208446 (23210.0521) |
M12 | 14 | mit ebener Spannbacke | ab 150,40 € |
|
10208447 (23210.0522) |
M12 | 14 | mit Prismen-Spannbacke | ab 150,40 € |
|
10208448 (23210.0541) |
M16 | 18 | mit ebener Spannbacke | ab 183,70 € |
|
10208449 (23210.0542) |
M16 | 18 | mit Prismen-Spannbacke | ab 183,70 € |
