Produktnummer:
10208446
Herstellernummer:
23210.0521
Hersteller:
Halder
Halder 23210.0521 Niederzugspanner ohne Hebel 14 x M 12 mit ebener Spannbacke
Ausführung:

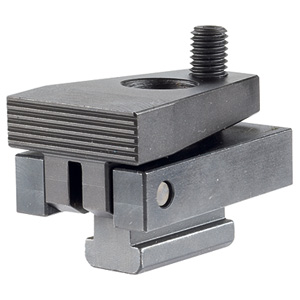

mit ebener Spannbacke
Nutenmaß:
14
d1:
M12
| Anzahl | Preis* |
|---|---|
| Bis 2 |
154,80 €
|
| Bis 3 |
139,32 €
|
| Bis 4 |
123,84 €
|
| Ab 5 |
114,06 €
|
Produktnummer:
10208446
EH 23210 Niederzugspanner ohne Hebel
Beschreibung

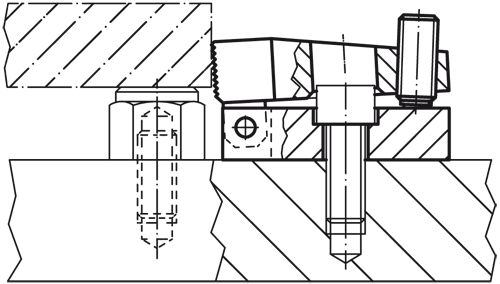

Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen Hinweis: Durch Anziehen der Kugeldruckschraube wird das Werkstück gleichzeitig an Festanschläge und auf Auflagen niedergezogen. Das günstige Hebelverhältnis ermöglicht hohe horizontale Spannkräfte. mit Muttern für T-Nuten EH 23010. / EH 23020. (DIN 508) auch in anderen Nutenmaßen einsetzbar.
Eigenschaften

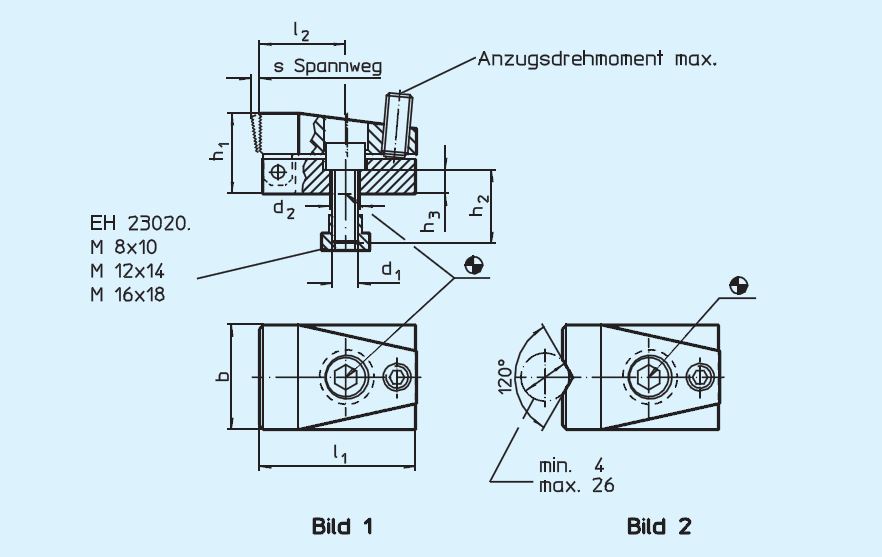

| Anzugsdrehmoment max. Nm: | 9 |
|---|---|
| Ausführung: | mit ebener Spannbacke |
| Gewicht (g): | 831 |
| Nutenmaß: | 14 |
| Spannkraft horizontal kN max.: | 15 |
| b: | 48 |
| d1: | M12 |
| d2: | 12,5 |
| h1: | 37 |
| h2: | 30 |
| h3: | 11 |
| l1: | 72 |
| l2 (mm): | 40 |
| s: | 4 |
Dokumente
1
| Variante | Ausführung | Nutenmaß | d1 | Preis |
|---|---|---|---|---|
|
10208450 (23210.0501) |
mit ebener Spannbacke | 10 | M8 | ab 131,80 € |
|
10208451 (23210.0502) |

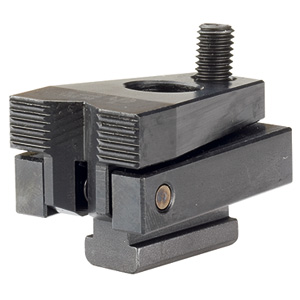

mit Prismen-Spannbacke | 10 | M8 | ab 131,80 € |
|
10208446 (23210.0521) |
mit ebener Spannbacke | 14 | M12 | ab 154,80 € |
|
10208447 (23210.0522) |
mit Prismen-Spannbacke | 14 | M12 | ab 154,80 € |
|
10208448 (23210.0541) |
mit ebener Spannbacke | 18 | M16 | ab 189,00 € |
|
10208449 (23210.0542) |
mit Prismen-Spannbacke | 18 | M16 | ab 189,00 € |
