Produktnummer:
10069642
Herstellernummer:
K0284.304X012
Hersteller:
Kipp

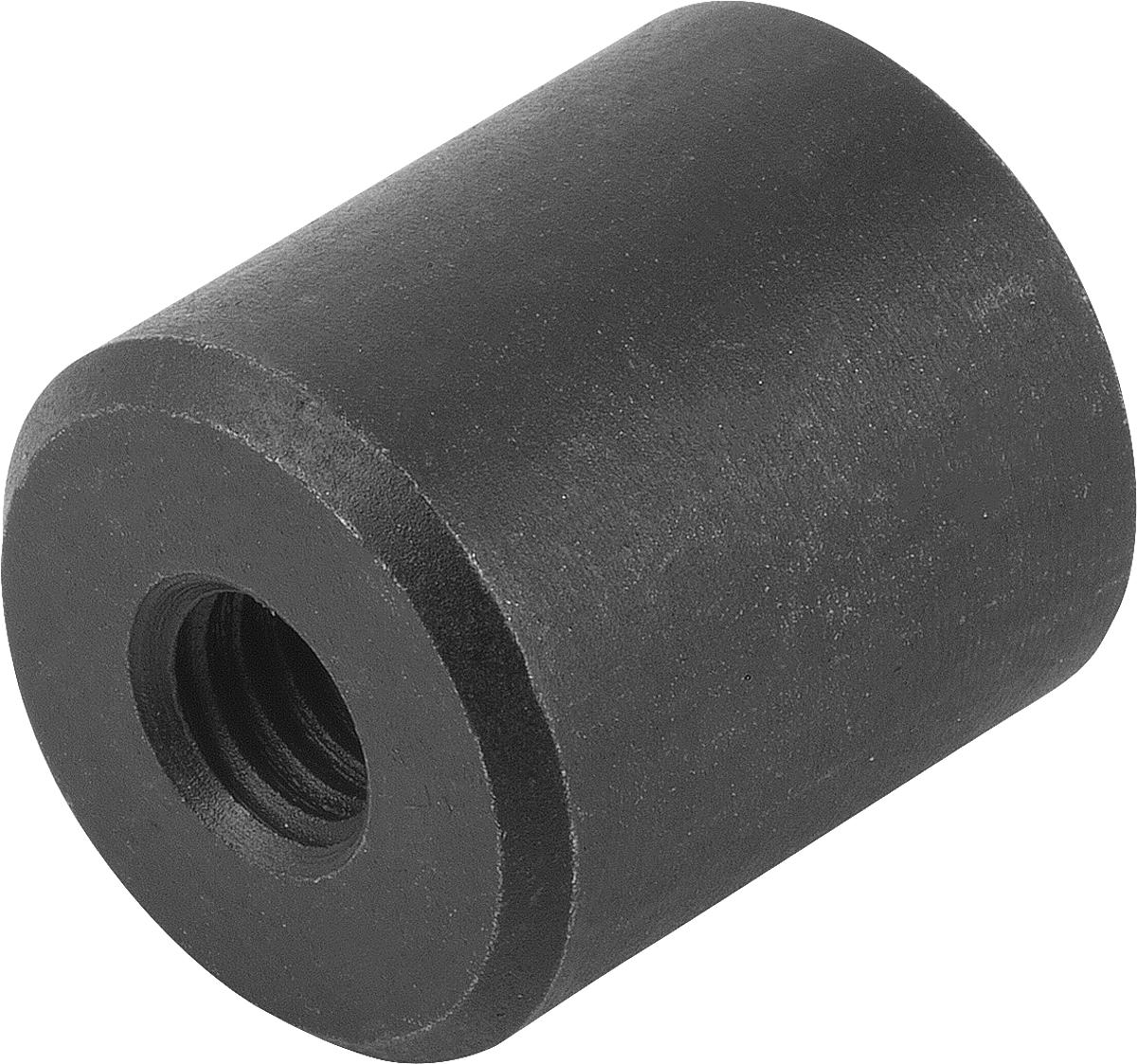

Kipp K0284.304X012 PENDELAUFLAGE FORM F MIT O RING, D3=M4, L=12
Belastbarkeit max. kN (nur bei statischer Belastung):
12
D1:
10
D2:
6
D3:
M4
Form:
F
Gewicht ca. kg:
0,006
Kugel Ø:
7
L:
12
L1:
4,5
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
36,88 €*
|
| Bis 249 |
35,77 €*
|
| Bis 499 |
35,04 €*
|
| Bis 999 |
33,93 €*
|
| Ab 1000 |
33,19 €*
|
Produktnummer:
10069642

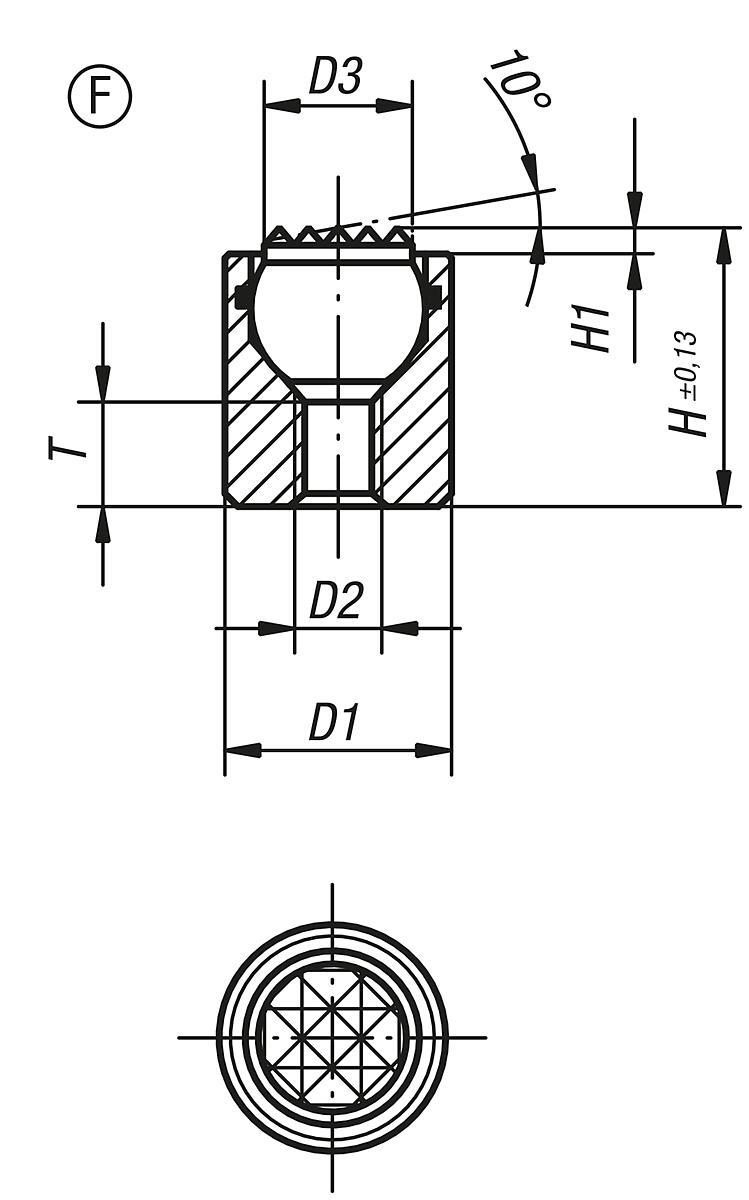

K0284_F Pendelauflagen mit O Ring, Form F
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 12 |
|---|---|
| D1: | 10 |
| D2: | 6 |
| D3: | M4 |
| Form: | F |
| Gewicht ca. kg: | 0,006 |
| Kugel Ø: | 7 |
| L: | 12 |
| L1: | 4,5 |
Dokumente
1
| Variante | Form | Belastbarkeit max. kN (nur bei statischer Belastung) | Gewicht ca. kg | L | D1 | D2 | D3 | L1 | Kugel Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10069642 (K0284.304X012) |
F | 12 | 0,006 | 12 | 10 | 6 | M4 | 4,5 | 7 | ab 36,88 € |
|
10069643 (K0284.304X025) |
F | 12 | 0,013 | 25 | 10 | 6 | M4 | 12 | 7 | ab 38,93 € |
|
10069644 (K0284.305X016) |
F | 20 | 0,014 | 16 | 13 | 8,5 | M5 | 5 | 10 | ab 40,97 € |
|
10069645 (K0284.305X025) |
F | 20 | 0,022 | 25 | 13 | 8,5 | M5 | 12 | 10 | ab 42,08 € |
