Produktnummer:
10069645
Herstellernummer:
K0284.305X025
Hersteller:
Kipp

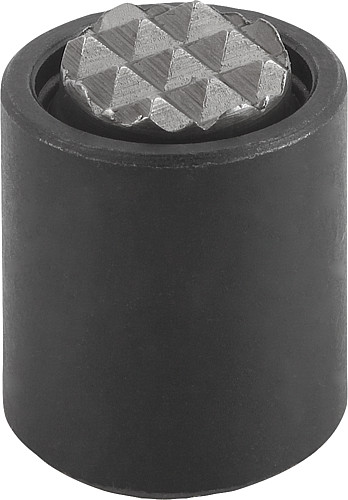

Kipp K0284.305X025 PENDELAUFLAGE FORM F MIT O RING, D3=M5, L=25
Belastbarkeit max. kN (nur bei statischer Belastung):
20
D1:
13
D2:
8,5
D3:
M5
Form:
F
Gewicht ca. kg:
0,022
Kugel Ø:
10
L:
25
L1:
12
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
42,08 €*
|
| Bis 249 |
40,82 €*
|
| Bis 499 |
39,98 €*
|
| Bis 999 |
38,71 €*
|
| Ab 1000 |
37,87 €*
|
Produktnummer:
10069645

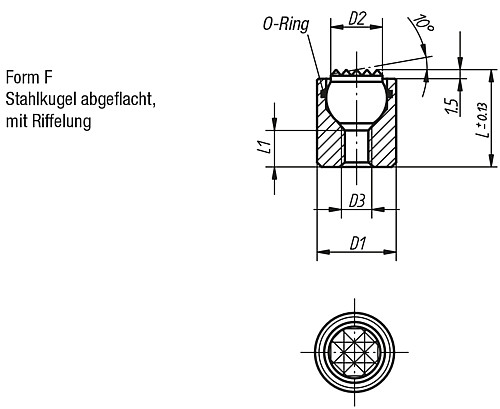

K0284_F Pendelauflagen mit O Ring, Form F
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 20 |
|---|---|
| D1: | 13 |
| D2: | 8,5 |
| D3: | M5 |
| Form: | F |
| Gewicht ca. kg: | 0,022 |
| Kugel Ø: | 10 |
| L: | 25 |
| L1: | 12 |
Dokumente
1
| Variante | Form | Belastbarkeit max. kN (nur bei statischer Belastung) | Gewicht ca. kg | L | D1 | D2 | D3 | L1 | Kugel Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10069642 (K0284.304X012) |
F | 12 | 0,006 | 12 | 10 | 6 | M4 | 4,5 | 7 | ab 36,88 € |
|
10069643 (K0284.304X025) |
F | 12 | 0,013 | 25 | 10 | 6 | M4 | 12 | 7 | ab 38,93 € |
|
10069644 (K0284.305X016) |
F | 20 | 0,014 | 16 | 13 | 8,5 | M5 | 5 | 10 | ab 40,97 € |
|
10069645 (K0284.305X025) |
F | 20 | 0,022 | 25 | 13 | 8,5 | M5 | 12 | 10 | ab 42,08 € |
