Produktnummer:
10069644
Herstellernummer:
K0284.305X016
Hersteller:
Kipp

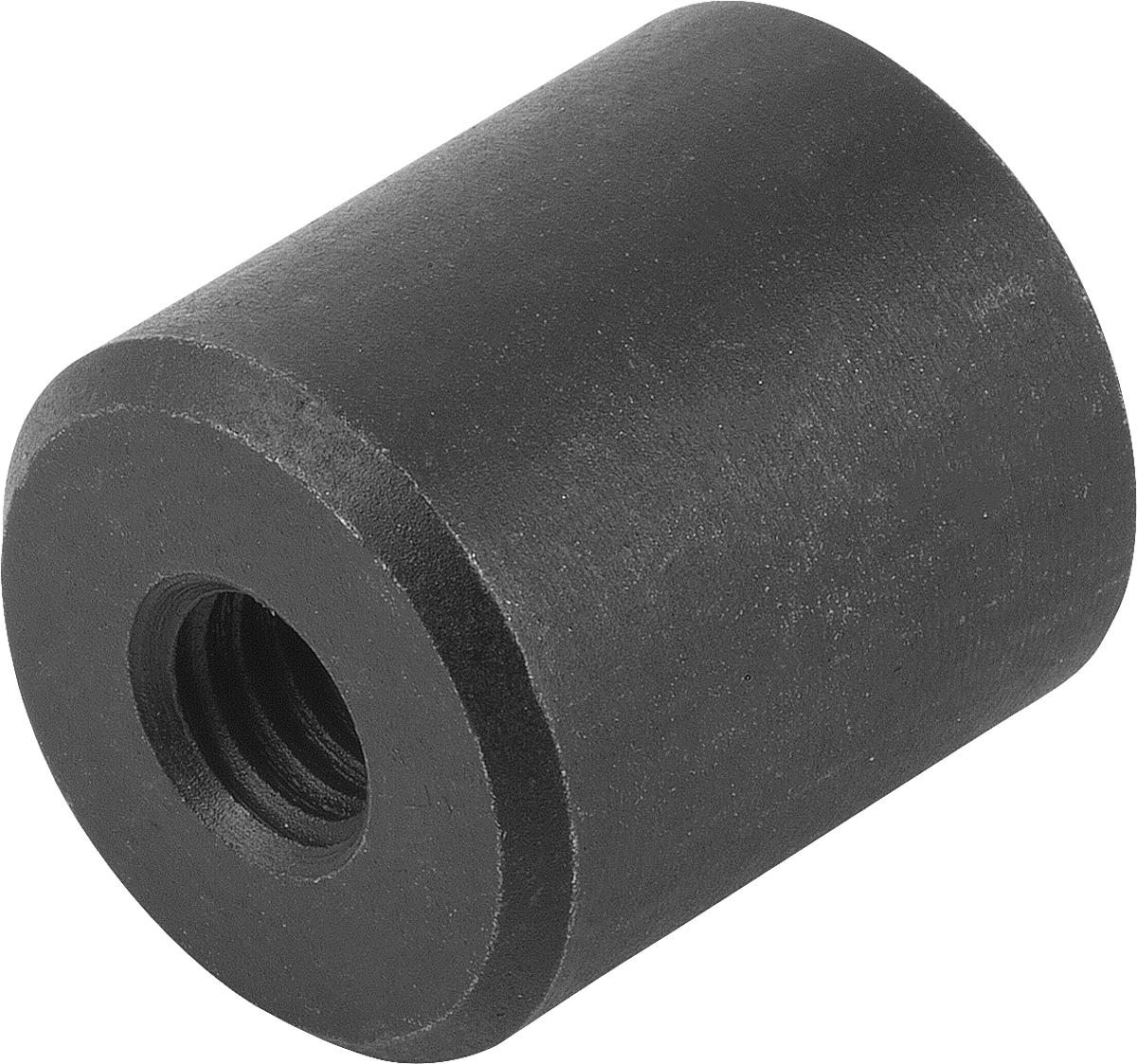

Kipp K0284.305X016 PENDELAUFLAGE FORM F MIT O RING, D3=M5, L=16
Belastbarkeit max. kN (nur bei statischer Belastung):
20
D1:
13
D2:
8,5
D3:
M5
Form:
F
Gewicht ca. kg:
0,014
Kugel Ø:
10
L:
16
L1:
5
K0284.305X016 PENDELAUFLAGE FORM F MIT O RING, D3=M5, L=16 bestellen
| Anzahl | Preis* |
|---|---|
| Bis 99 |
40,97 €
|
| Bis 249 |
39,74 €
|
| Bis 499 |
38,92 €
|
| Bis 999 |
37,69 €
|
| Ab 1000 |
36,87 €
|
Produktnummer:
10069644

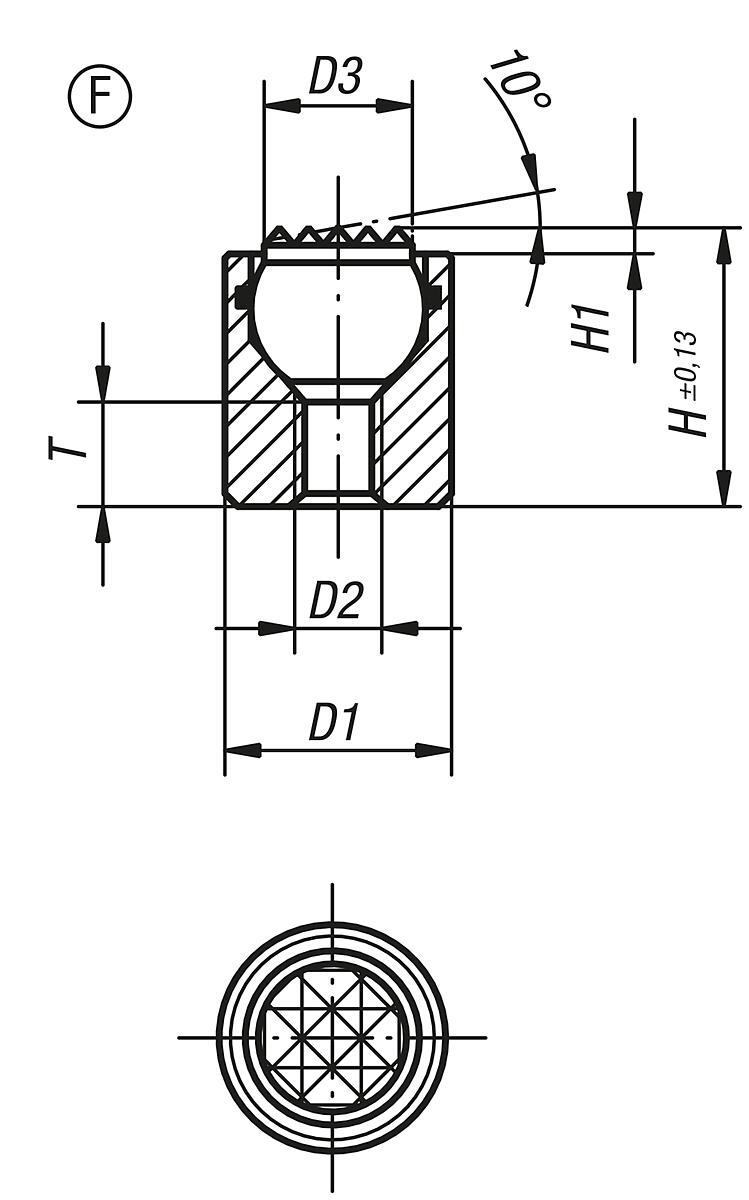

K0284_F Pendelauflagen mit O Ring, Form F
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 20 |
|---|---|
| D1: | 13 |
| D2: | 8,5 |
| D3: | M5 |
| Form: | F |
| Gewicht ca. kg: | 0,014 |
| Kugel Ø: | 10 |
| L: | 16 |
| L1: | 5 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D2 | D3 | Form | Gewicht ca. kg | Kugel Ø | L | L1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10069642 (K0284.304X012) |
12 | 10 | 6 | M4 | F | 0,006 | 7 | 12 | 4,5 | ab 36,88 € |
|
10069643 (K0284.304X025) |
12 | 10 | 6 | M4 | F | 0,013 | 7 | 25 | 12 | ab 38,93 € |
|
10069644 (K0284.305X016) |
20 | 13 | 8,5 | M5 | F | 0,014 | 10 | 16 | 5 | ab 40,97 € |
|
10069645 (K0284.305X025) |
20 | 13 | 8,5 | M5 | F | 0,022 | 10 | 25 | 12 | ab 42,08 € |
