Produktnummer:
10069650
Herstellernummer:
K0284.504X012
Hersteller:
Kipp

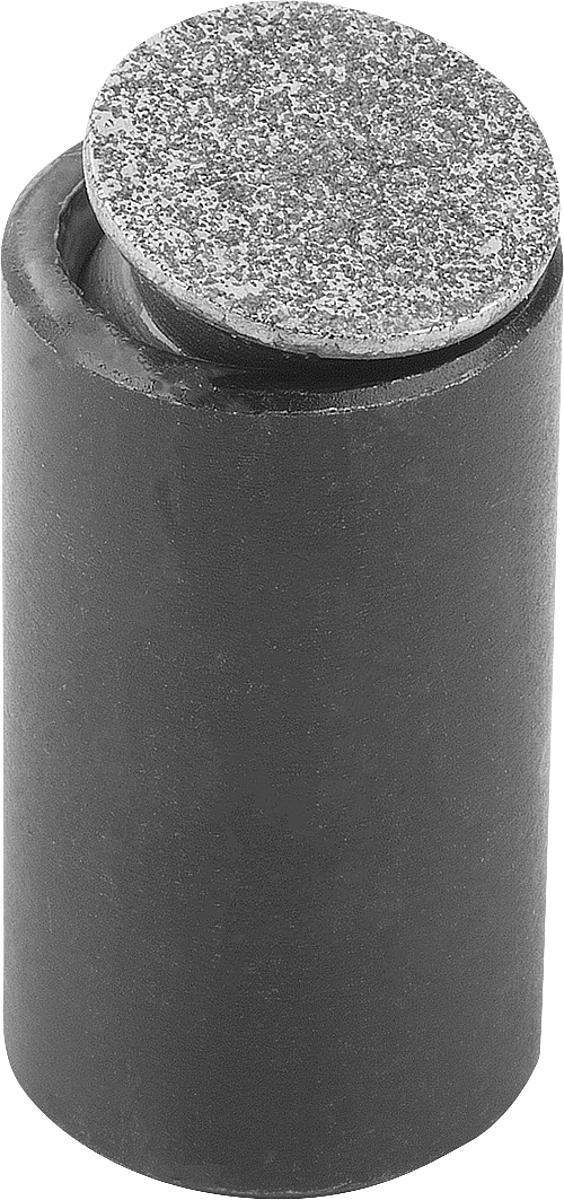

Kipp K0284.504X012 PENDELAUFLAGE FORM O MIT O RING D3=M4, L=12,5
Belastbarkeit max. kN (nur bei statischer Belastung):
11,5
D1:
10
D2:
8
D3:
M4
Form:
O
Gewicht ca. kg:
0,006
Kugel Ø:
7
L:
12,5
L1:
3,5
L3:
2
W:
28
| Anzahl | Preis* |
|---|---|
| Bis 99 |
38,37 €
|
| Bis 249 |
37,22 €
|
| Bis 499 |
36,45 €
|
| Bis 999 |
35,30 €
|
| Ab 1000 |
34,53 €
|
Produktnummer:
10069650

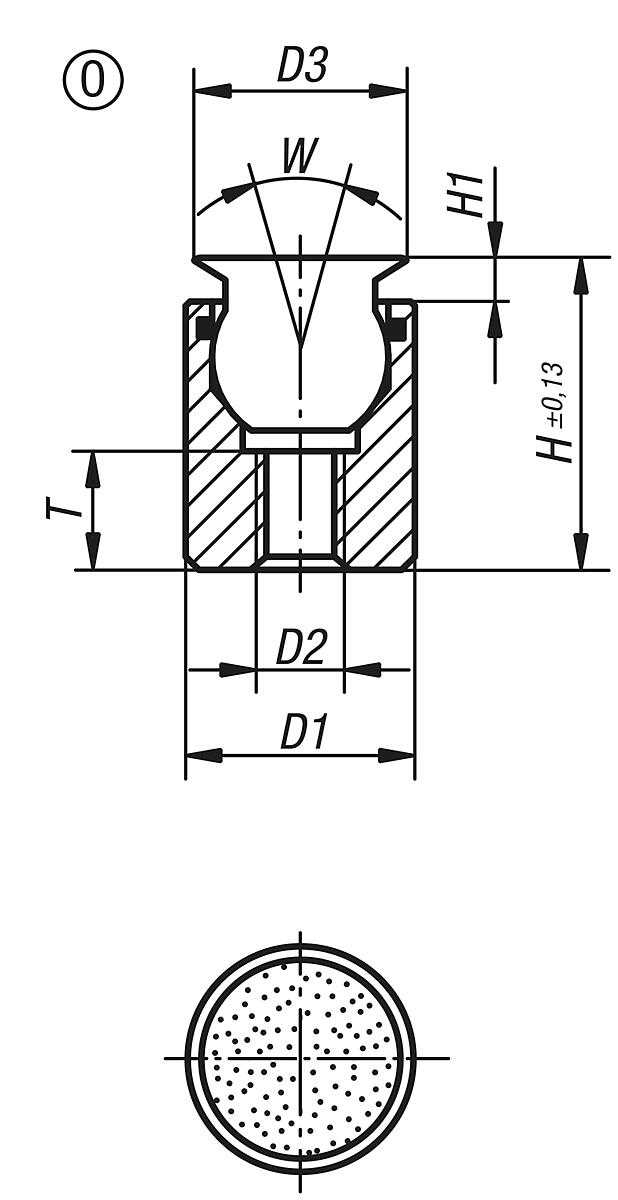

K0284_O Pendelauflagen mit O Ring, Form O
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Edelstahl mit Diamant-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine
Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Edelstahl mit Diamant-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine
Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 11,5 |
|---|---|
| D1: | 10 |
| D2: | 8 |
| D3: | M4 |
| Form: | O |
| Gewicht ca. kg: | 0,006 |
| Kugel Ø: | 7 |
| L: | 12,5 |
| L1: | 3,5 |
| L3: | 2 |
| W: | 28 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D2 | D3 | Form | Gewicht ca. kg | Kugel Ø | L | L1 | L3 | W | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069650 (K0284.504X012) |
11,5 | 10 | 8 | M4 | O | 0,006 | 7 | 12,5 | 3,5 | 2 | 28 | ab 38,37 € |
|
10069651 (K0284.504X025) |
11,5 | 10 | 8 | M4 | O | 0,013 | 7 | 25,5 | 9 | 2 | 28 | ab 40,44 € |
|
10069652 (K0284.505X017) |
19,8 | 13 | 11 | M5 | O | 0,015 | 10 | 17,5 | 6,5 | 3 | 28 | ab 41,21 € |
|
10069653 (K0284.505X026) |
19,8 | 13 | 11 | M5 | O | 0,023 | 10 | 26,5 | 9 | 3 | 28 | ab 42,25 € |
|
10069654 (K0284.506X021) |
27,4 | 17 | 14 | M6 | O | 0,031 | 13 | 21 | 7,5 | 3 | 28 | ab 44,55 € |
|
10069655 (K0284.508X024) |
38,6 | 19 | 19 | M8 | O | 0,045 | 15 | 24 | 8,5 | 4 | 24 | ab 51,35 € |
|
10069656 (K0284.510X028) |
58,3 | 24 | 21 | M10 | O | 0,084 | 20 | 28 | 9 | 4 | 24 | ab 56,44 € |
