Produktnummer:
10069654
Herstellernummer:
K0284.506X021
Hersteller:
Kipp

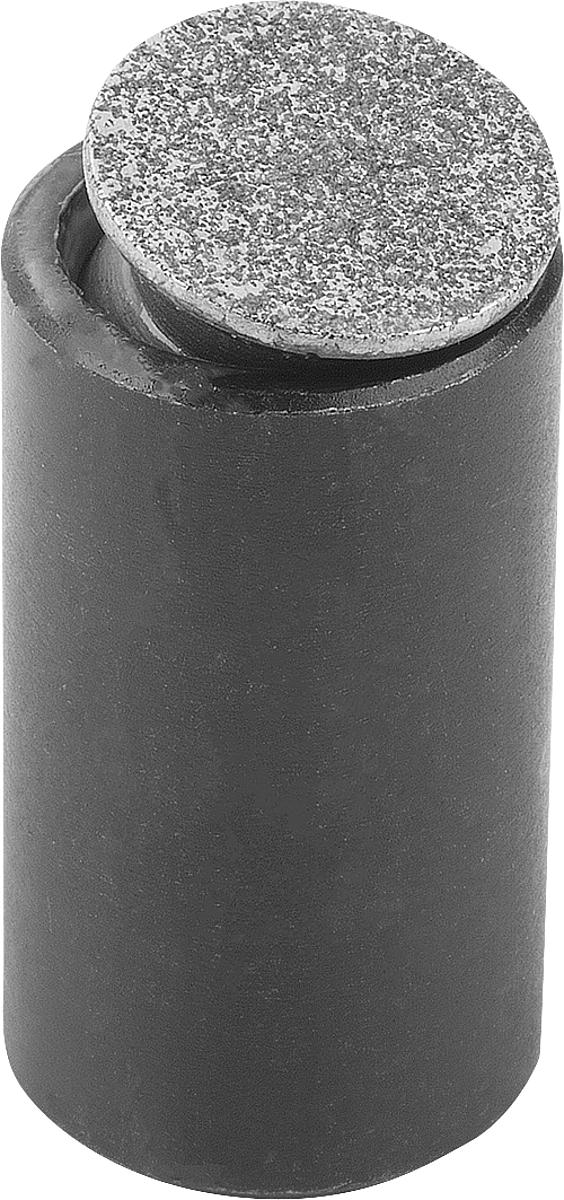

Kipp K0284.506X021 PENDELAUFLAGE FORM O MIT O RING D3=M6, L=21
Belastbarkeit max. kN (nur bei statischer Belastung):
27,4
D1:
17
D2:
14
D3:
M6
Form:
O
Gewicht ca. kg:
0,031
Kugel Ø:
13
L:
21
L1:
7,5
L3:
3
W:
28
| Anzahl | Preis* |
|---|---|
| Bis 99 |
44,55 €
|
| Bis 249 |
43,21 €
|
| Bis 499 |
42,32 €
|
| Bis 999 |
40,99 €
|
| Ab 1000 |
40,10 €
|
Produktnummer:
10069654
K0284_O Pendelauflagen mit O Ring, Form O
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Edelstahl mit Diamant-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine
Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Edelstahl mit Diamant-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine
Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.

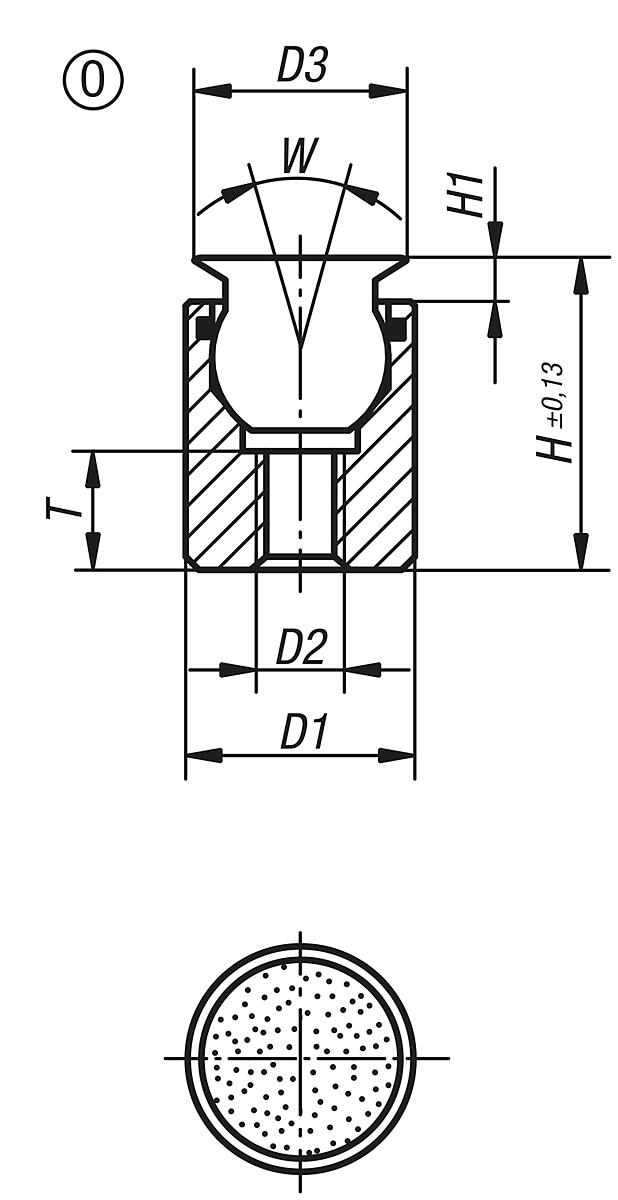

Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 27,4 |
|---|---|
| D1: | 17 |
| D2: | 14 |
| D3: | M6 |
| Form: | O |
| Gewicht ca. kg: | 0,031 |
| Kugel Ø: | 13 |
| L: | 21 |
| L1: | 7,5 |
| L3: | 3 |
| W: | 28 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D2 | D3 | Form | Gewicht ca. kg | Kugel Ø | L | L1 | L3 | W | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069650 (K0284.504X012) |
11,5 | 10 | 8 | M4 | O | 0,006 | 7 | 12,5 | 3,5 | 2 | 28 | ab 38,37 € |
|
10069651 (K0284.504X025) |
11,5 | 10 | 8 | M4 | O | 0,013 | 7 | 25,5 | 9 | 2 | 28 | ab 40,44 € |
|
10069652 (K0284.505X017) |
19,8 | 13 | 11 | M5 | O | 0,015 | 10 | 17,5 | 6,5 | 3 | 28 | ab 41,21 € |
|
10069653 (K0284.505X026) |
19,8 | 13 | 11 | M5 | O | 0,023 | 10 | 26,5 | 9 | 3 | 28 | ab 42,25 € |
|
10069654 (K0284.506X021) |
27,4 | 17 | 14 | M6 | O | 0,031 | 13 | 21 | 7,5 | 3 | 28 | ab 44,55 € |
|
10069655 (K0284.508X024) |
38,6 | 19 | 19 | M8 | O | 0,045 | 15 | 24 | 8,5 | 4 | 24 | ab 51,35 € |
|
10069656 (K0284.510X028) |
58,3 | 24 | 21 | M10 | O | 0,084 | 20 | 28 | 9 | 4 | 24 | ab 56,44 € |
