Produktnummer:
10069651
Herstellernummer:
K0284.504X025
Hersteller:
Kipp
Kipp K0284.504X025 PENDELAUFLAGE FORM O MIT O RING D3=M4, L=25,5
Belastbarkeit max. kN (nur bei statischer Belastung):
11,5
D1:
10
D2:
8
D3:
M4
Form:
O
Gewicht ca. kg:
0,013
Kugel Ø:
7
L:
25,5
L1:
9
L3:
2
W:
28
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
40,44 €*
|
| Bis 249 |
39,23 €*
|
| Bis 499 |
38,42 €*
|
| Bis 999 |
37,20 €*
|
| Ab 1000 |
36,40 €*
|
Produktnummer:
10069651

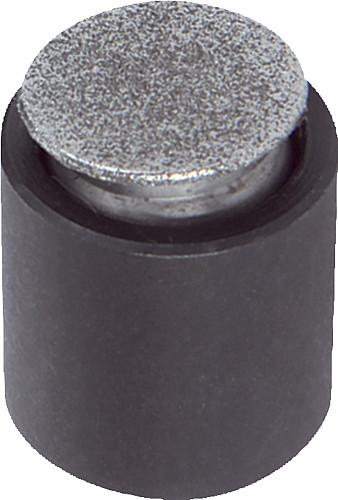

K0284_O Pendelauflagen mit O Ring, Form O
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Edelstahl mit Diamant-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine
Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Edelstahl mit Diamant-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine
Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften

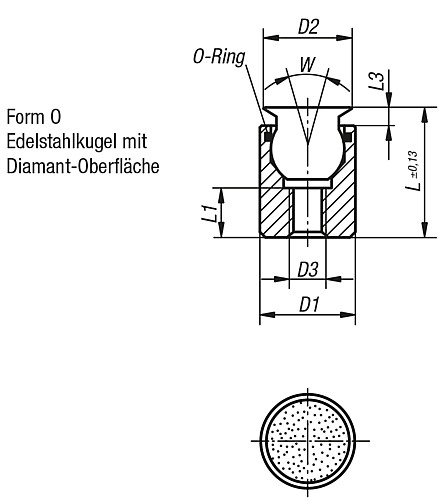

| Belastbarkeit max. kN (nur bei statischer Belastung): | 11,5 |
|---|---|
| D1: | 10 |
| D2: | 8 |
| D3: | M4 |
| Form: | O |
| Gewicht ca. kg: | 0,013 |
| Kugel Ø: | 7 |
| L: | 25,5 |
| L1: | 9 |
| L3: | 2 |
| W: | 28 |
Dokumente
1
| Variante | Gewicht ca. kg | D2 | L1 | D1 | D3 | Kugel Ø | Form | L | L3 | W | Belastbarkeit max. kN (nur bei statischer Belastung) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069650 (K0284.504X012) |
0,006 | 8 | 3,5 | 10 | M4 | 7 | O | 12,5 | 2 | 28 | 11,5 | ab 38,37 € |
|
10069651 (K0284.504X025) |
0,013 | 8 | 9 | 10 | M4 | 7 | O | 25,5 | 2 | 28 | 11,5 | ab 40,44 € |
|
10069652 (K0284.505X017) |
0,015 | 11 | 6,5 | 13 | M5 | 10 | O | 17,5 | 3 | 28 | 19,8 | ab 41,21 € |
|
10069653 (K0284.505X026) |
0,023 | 11 | 9 | 13 | M5 | 10 | O | 26,5 | 3 | 28 | 19,8 | ab 42,25 € |
|
10069654 (K0284.506X021) |
0,031 | 14 | 7,5 | 17 | M6 | 13 | O | 21 | 3 | 28 | 27,4 | ab 44,55 € |
|
10069655 (K0284.508X024) |
0,045 | 19 | 8,5 | 19 | M8 | 15 | O | 24 | 4 | 24 | 38,6 | ab 51,35 € |
|
10069656 (K0284.510X028) |
0,084 | 21 | 9 | 24 | M10 | 20 | O | 28 | 4 | 24 | 58,3 | ab 56,44 € |
