Produktnummer:
10091201
Herstellernummer:
K0472.52020
Hersteller:
Kipp

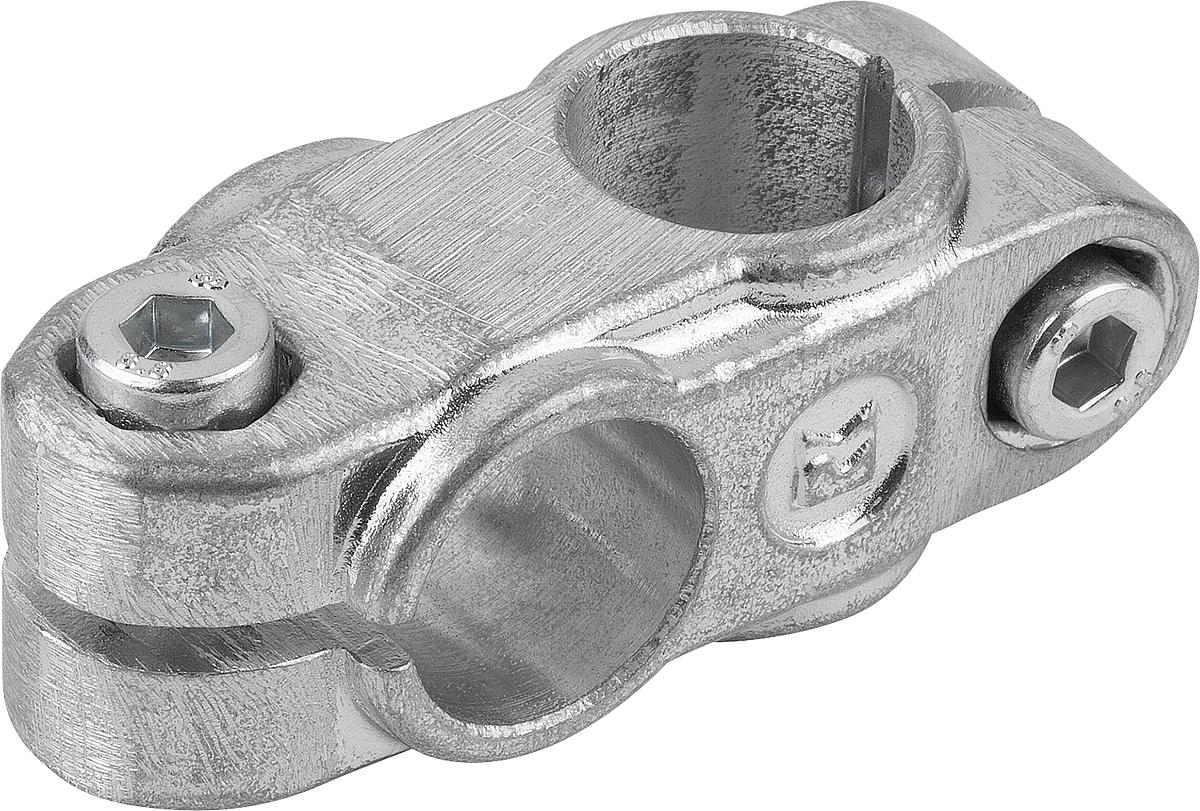

Kipp K0472.52020 KREUZKLEMMSTÜCK ALUMINIUMGUSS, FORM A, A=20, B=20
A:
20,1
B:
20,1
C:
33
D:
40
E:
40
G:
-
Gewicht ca. kg:
0,252
H:
-
K:
73
L:
99
P:
33
Q:
33
R:
78
S:
M8x25
T:
M8x25
| Anzahl | Preis* |
|---|---|
| Bis 99 |
15,26 €
|
| Bis 249 |
14,80 €
|
| Bis 499 |
14,50 €
|
| Bis 999 |
13,73 €
|
| Ab 1000 |
12,97 €
|
Produktnummer:
10091201
K0472 Kreuzklemmstücke, Aluminium
Beschreibung
Werkstoff, Ausführung:
Aluminiumguss, gleitgeschliffen.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
K0472.51818
Auf Anfrage:
Klemmhebel zur Befestigung.
Zubehör:
- Rund- und Vierkantrohre K0493
Aluminiumguss, gleitgeschliffen.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
K0472.51818
Auf Anfrage:
Klemmhebel zur Befestigung.
Zubehör:
- Rund- und Vierkantrohre K0493

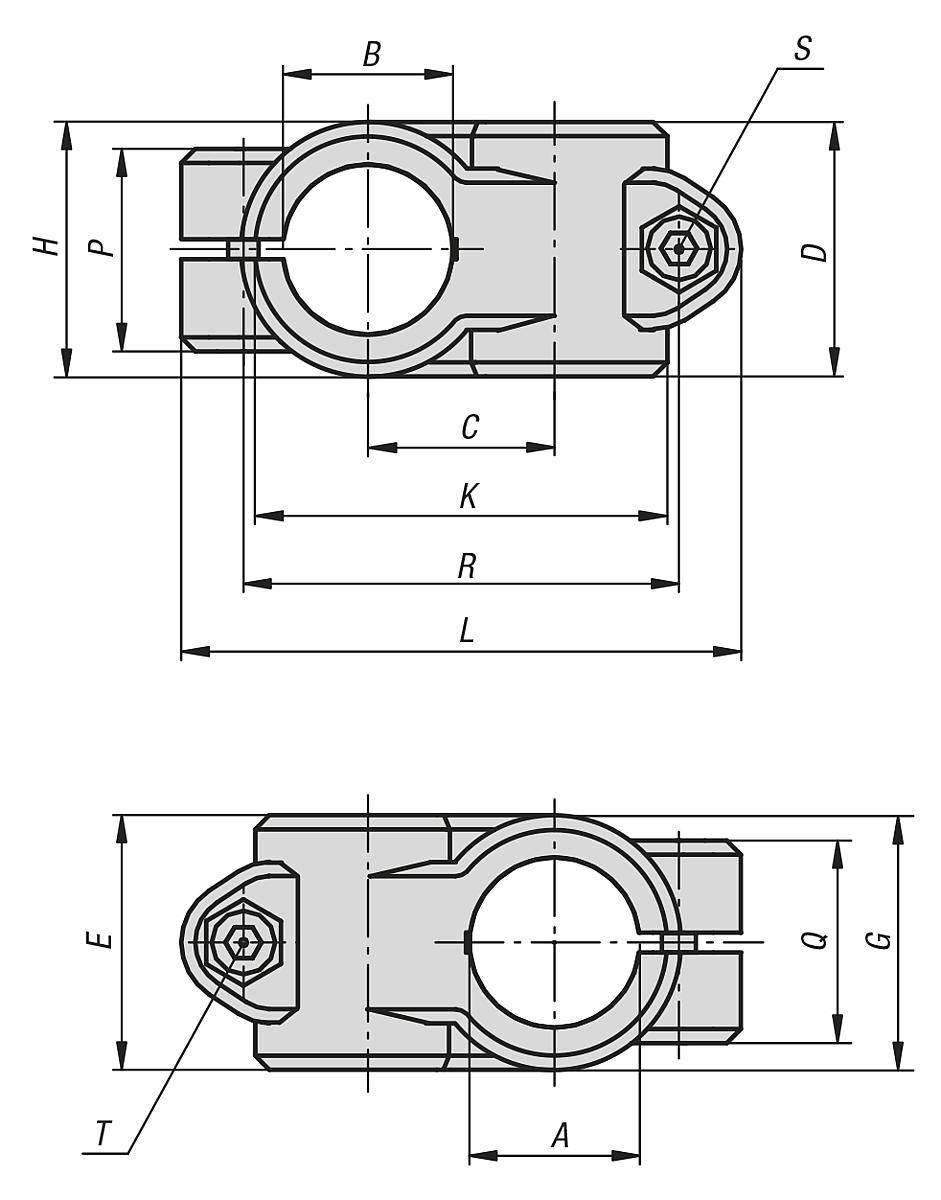

Eigenschaften
| A: | 20,1 |
|---|---|
| B: | 20,1 |
| C: | 33 |
| D: | 40 |
| E: | 40 |
| G: | - |
| Gewicht ca. kg: | 0,252 |
| H: | - |
| K: | 73 |
| L: | 99 |
| P: | 33 |
| Q: | 33 |
| R: | 78 |
| S: | M8x25 |
| T: | M8x25 |
Dokumente
1
| Variante | A | B | C | D | E | G | Gewicht ca. kg | H | K | L | P | Q | R | S | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10091195 (K0472.51212) |
12,1 | 12,1 | 20 | 25,5 | 25,5 | - | 0,080 | - | 43,5 | 66 | 23 | 23 | 51 | M6x20 | M6x20 | ab 13,18 € |
|
10091196 (K0472.51414) |
14,1 | 14,1 | 20 | 25,5 | 25,5 | - | 0,070 | - | 43,5 | 66 | 22 | 22 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091197 (K0472.51515) |
15,1 | 15,1 | 20 | 25,5 | 25,5 | - | 0,069 | - | 43,5 | 66 | 22 | 22 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091198 (K0472.51616) |
16,1 | 16,1 | 20 | 25,5 | 25,5 | - | 0,066 | - | 43,5 | 66 | 22 | 22 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091199 (K0472.51818) |
18,1 | 18,1 | 20 | 25,5 | 25,5 | - | 0,061 | - | 43,5 | 66 | 23 | 23 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091200 (K0472.52014) |
20,1 | 14,1 | 27 | 40 | 33 | 40 | 0,172 | 26 | 60 | 84 | 21 | 33 | 65 | M8x25 | M6x18 | ab 15,26 € |
|
10091201 (K0472.52020) |
20,1 | 20,1 | 33 | 40 | 40 | - | 0,252 | - | 73 | 99 | 33 | 33 | 78 | M8x25 | M8x25 | ab 15,26 € |
|
10091202 (K0472.52514) |
25,1 | 14,1 | 27 | 40 | 33 | 40 | 0,154 | 26 | 60 | 84 | 21 | 33 | 65 | M8x25 | M6x18 | ab 15,26 € |
|
10091203 (K0472.52525) |
25,1 | 25,1 | 33 | 40 | 40 | - | 0,217 | - | 73 | 99 | 33 | 33 | 78 | M8x25 | M8x25 | ab 15,26 € |
|
10091204 (K0472.53014) |
30,1 | 14,1 | 27 | 40 | 33 | 40 | 0,132 | 26 | 60 | 84 | 21 | 33 | 65 | M8x25 | M6x18 | ab 15,26 € |
|
10091205 (K0472.53030) |
30,1 | 30,1 | 33 | 40 | 40 | - | 0,173 | - | 73 | 99 | 33 | 33 | 78 | M8x25 | M8x25 | ab 15,26 € |
|
10091206 (K0472.54020) |
40,2 | 20,2 | 36 | 50 | 40 | 55 | 0,265 | 34,5 | 87 | 109 | 33 | 40 | 87 | M10x30 | M8x25 | ab 23,67 € |
|
10091208 (K0472.54040) |
40,17 | 40,17 | 45 | 60 | 60 | - | 0,519 | - | 100 | 137 | 40 | 40 | 110 | M10x30 | M10x30 | ab 23,67 € |
|
10091207 (K0472.54030) |
40,2 | 30,1 | 45 | 65 | 65 | 65 | 0,660 | 49 | 98 | 137 | 44 | 44 | 109 | M10x30 | M10x30 | ab 24,49 € |
|
10091209 (K0472.55030) |
50,2 | 30,1 | 45 | 65 | 65 | 65 | 0,538 | 49 | 98 | 137 | 44 | 44 | 109 | M10x35 | M10x35 | ab 24,49 € |
|
10091210 (K0472.55050) |
50,2 | 50,2 | 54 | 70 | 70 | - | 0,067 | - | 118 | 154 | 45 | 45 | 128 | M10x35 | M10x35 | ab 24,49 € |
