Produktnummer:
10091206
Herstellernummer:
K0472.54020
Hersteller:
Kipp

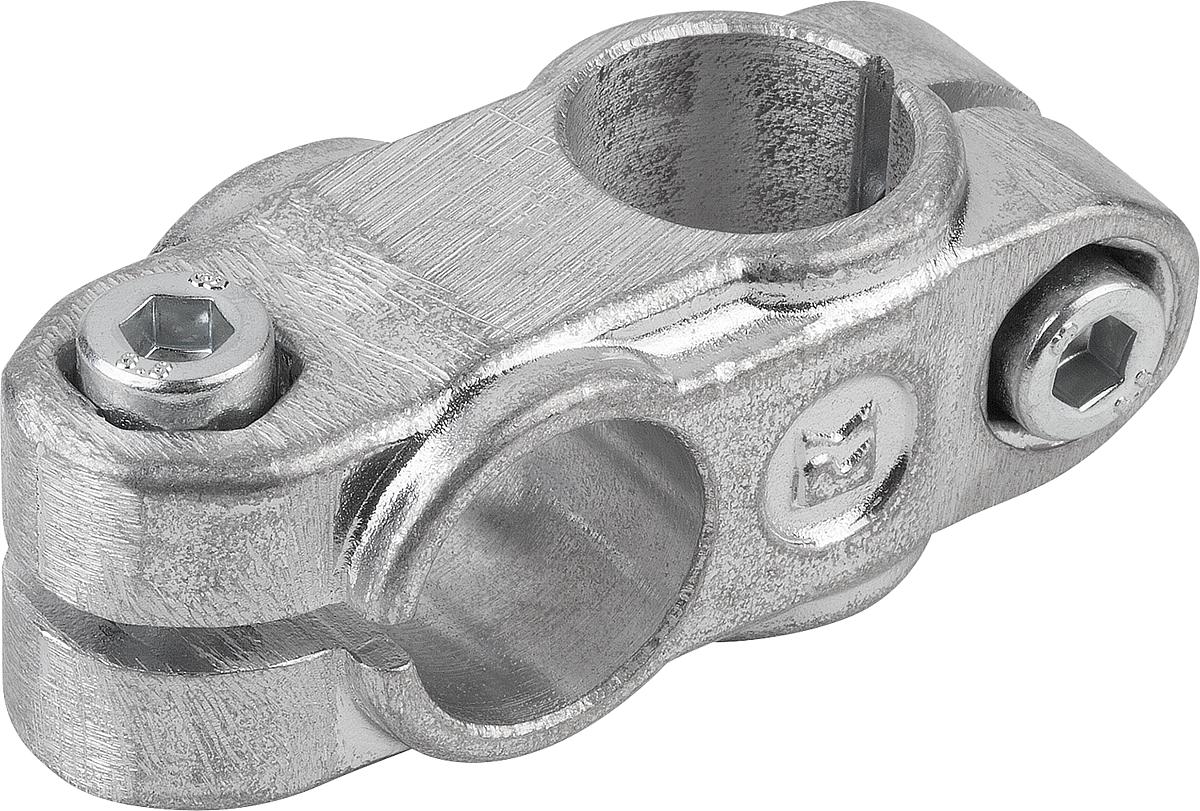

Kipp K0472.54020 KREUZKLEMMSTÜCK ALUMINIUMGUSS, FORM B, A=40,15, B=20
A:
40,2
B:
20,2
C:
36
D:
50
E:
40
G:
55
Gewicht ca. kg:
0,265
H:
34,5
K:
87
L:
109
P:
33
Q:
40
R:
87
S:
M10x30
T:
M8x25
| Anzahl | Preis* |
|---|---|
| Bis 99 |
23,67 €
|
| Bis 249 |
22,96 €
|
| Bis 499 |
22,49 €
|
| Bis 999 |
21,30 €
|
| Ab 1000 |
20,12 €
|
Produktnummer:
10091206
K0472 Kreuzklemmstücke, Aluminium
Beschreibung
Werkstoff, Ausführung:
Aluminiumguss, gleitgeschliffen.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
K0472.51818
Auf Anfrage:
Klemmhebel zur Befestigung.
Zubehör:
- Rund- und Vierkantrohre K0493
Aluminiumguss, gleitgeschliffen.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
K0472.51818
Auf Anfrage:
Klemmhebel zur Befestigung.
Zubehör:
- Rund- und Vierkantrohre K0493

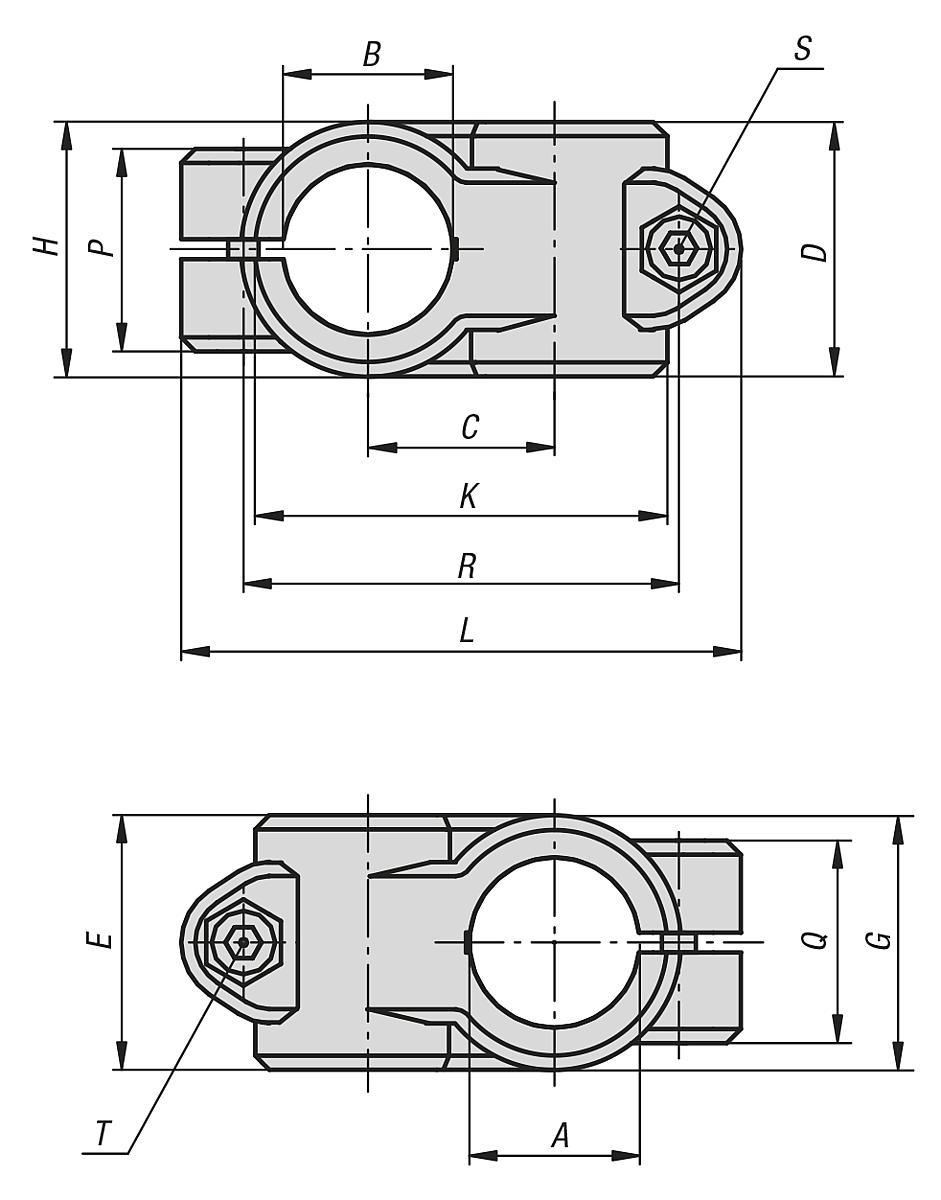

Eigenschaften
| A: | 40,2 |
|---|---|
| B: | 20,2 |
| C: | 36 |
| D: | 50 |
| E: | 40 |
| G: | 55 |
| Gewicht ca. kg: | 0,265 |
| H: | 34,5 |
| K: | 87 |
| L: | 109 |
| P: | 33 |
| Q: | 40 |
| R: | 87 |
| S: | M10x30 |
| T: | M8x25 |
Dokumente
1
| Variante | Q | L | D | C | Gewicht ca. kg | G | A | B | E | H | K | P | R | S | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10091195 (K0472.51212) |
23 | 66 | 25,5 | 20 | 0,080 | - | 12,1 | 12,1 | 25,5 | - | 43,5 | 23 | 51 | M6x20 | M6x20 | ab 13,18 € |
|
10091196 (K0472.51414) |
22 | 66 | 25,5 | 20 | 0,070 | - | 14,1 | 14,1 | 25,5 | - | 43,5 | 22 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091197 (K0472.51515) |
22 | 66 | 25,5 | 20 | 0,069 | - | 15,1 | 15,1 | 25,5 | - | 43,5 | 22 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091198 (K0472.51616) |
22 | 66 | 25,5 | 20 | 0,066 | - | 16,1 | 16,1 | 25,5 | - | 43,5 | 22 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091199 (K0472.51818) |
23 | 66 | 25,5 | 20 | 0,061 | - | 18,1 | 18,1 | 25,5 | - | 43,5 | 23 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091200 (K0472.52014) |
33 | 84 | 40 | 27 | 0,172 | 40 | 20,1 | 14,1 | 33 | 26 | 60 | 21 | 65 | M8x25 | M6x18 | ab 15,26 € |
|
10091201 (K0472.52020) |
33 | 99 | 40 | 33 | 0,252 | - | 20,1 | 20,1 | 40 | - | 73 | 33 | 78 | M8x25 | M8x25 | ab 15,26 € |
|
10091202 (K0472.52514) |
33 | 84 | 40 | 27 | 0,154 | 40 | 25,1 | 14,1 | 33 | 26 | 60 | 21 | 65 | M8x25 | M6x18 | ab 15,26 € |
|
10091203 (K0472.52525) |
33 | 99 | 40 | 33 | 0,217 | - | 25,1 | 25,1 | 40 | - | 73 | 33 | 78 | M8x25 | M8x25 | ab 15,26 € |
|
10091204 (K0472.53014) |
33 | 84 | 40 | 27 | 0,132 | 40 | 30,1 | 14,1 | 33 | 26 | 60 | 21 | 65 | M8x25 | M6x18 | ab 15,26 € |
|
10091205 (K0472.53030) |
33 | 99 | 40 | 33 | 0,173 | - | 30,1 | 30,1 | 40 | - | 73 | 33 | 78 | M8x25 | M8x25 | ab 15,26 € |
|
10091206 (K0472.54020) |
40 | 109 | 50 | 36 | 0,265 | 55 | 40,2 | 20,2 | 40 | 34,5 | 87 | 33 | 87 | M10x30 | M8x25 | ab 23,67 € |
|
10091208 (K0472.54040) |
40 | 137 | 60 | 45 | 0,519 | - | 40,17 | 40,17 | 60 | - | 100 | 40 | 110 | M10x30 | M10x30 | ab 23,67 € |
|
10091207 (K0472.54030) |
44 | 137 | 65 | 45 | 0,660 | 65 | 40,2 | 30,1 | 65 | 49 | 98 | 44 | 109 | M10x30 | M10x30 | ab 24,49 € |
|
10091209 (K0472.55030) |
44 | 137 | 65 | 45 | 0,538 | 65 | 50,2 | 30,1 | 65 | 49 | 98 | 44 | 109 | M10x35 | M10x35 | ab 24,49 € |
|
10091210 (K0472.55050) |
45 | 154 | 70 | 54 | 0,067 | - | 50,2 | 50,2 | 70 | - | 118 | 45 | 128 | M10x35 | M10x35 | ab 24,49 € |
