Produktnummer:
10091208
Herstellernummer:
K0472.54040
Hersteller:
Kipp

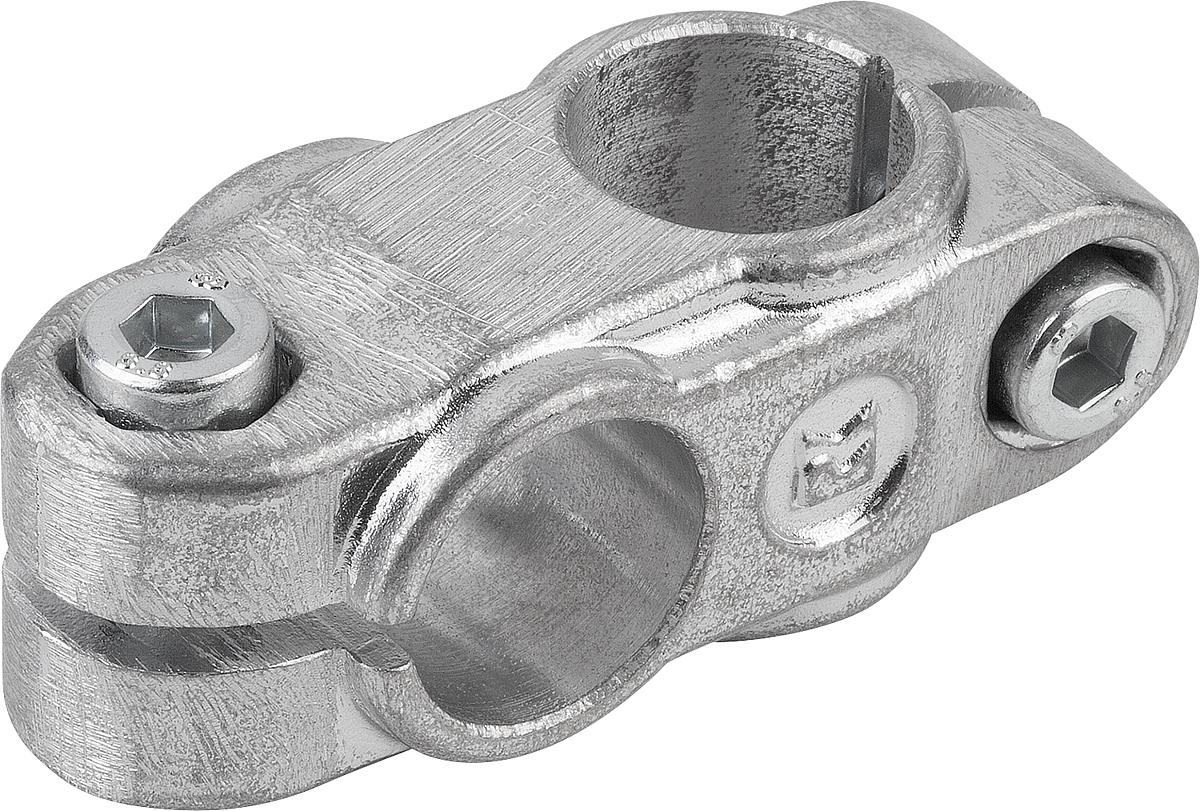

Kipp K0472.54040 KREUZKLEMMSTÜCK ALUMINIUMGUSS, FORM B, A=40,15, B=40,15
A:
40,17
B:
40,17
C:
45
D:
60
E:
60
G:
-
Gewicht ca. kg:
0,519
H:
-
K:
100
L:
137
P:
40
Q:
40
R:
110
S:
M10x30
T:
M10x30
| Anzahl | Preis* |
|---|---|
| Bis 99 |
23,67 €
|
| Bis 249 |
22,96 €
|
| Bis 499 |
22,49 €
|
| Bis 999 |
21,30 €
|
| Ab 1000 |
20,12 €
|
Produktnummer:
10091208
K0472 Kreuzklemmstücke, Aluminium
Beschreibung
Werkstoff, Ausführung:
Aluminiumguss, gleitgeschliffen.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
K0472.51818
Auf Anfrage:
Klemmhebel zur Befestigung.
Zubehör:
- Rund- und Vierkantrohre K0493
Aluminiumguss, gleitgeschliffen.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
K0472.51818
Auf Anfrage:
Klemmhebel zur Befestigung.
Zubehör:
- Rund- und Vierkantrohre K0493
Eigenschaften

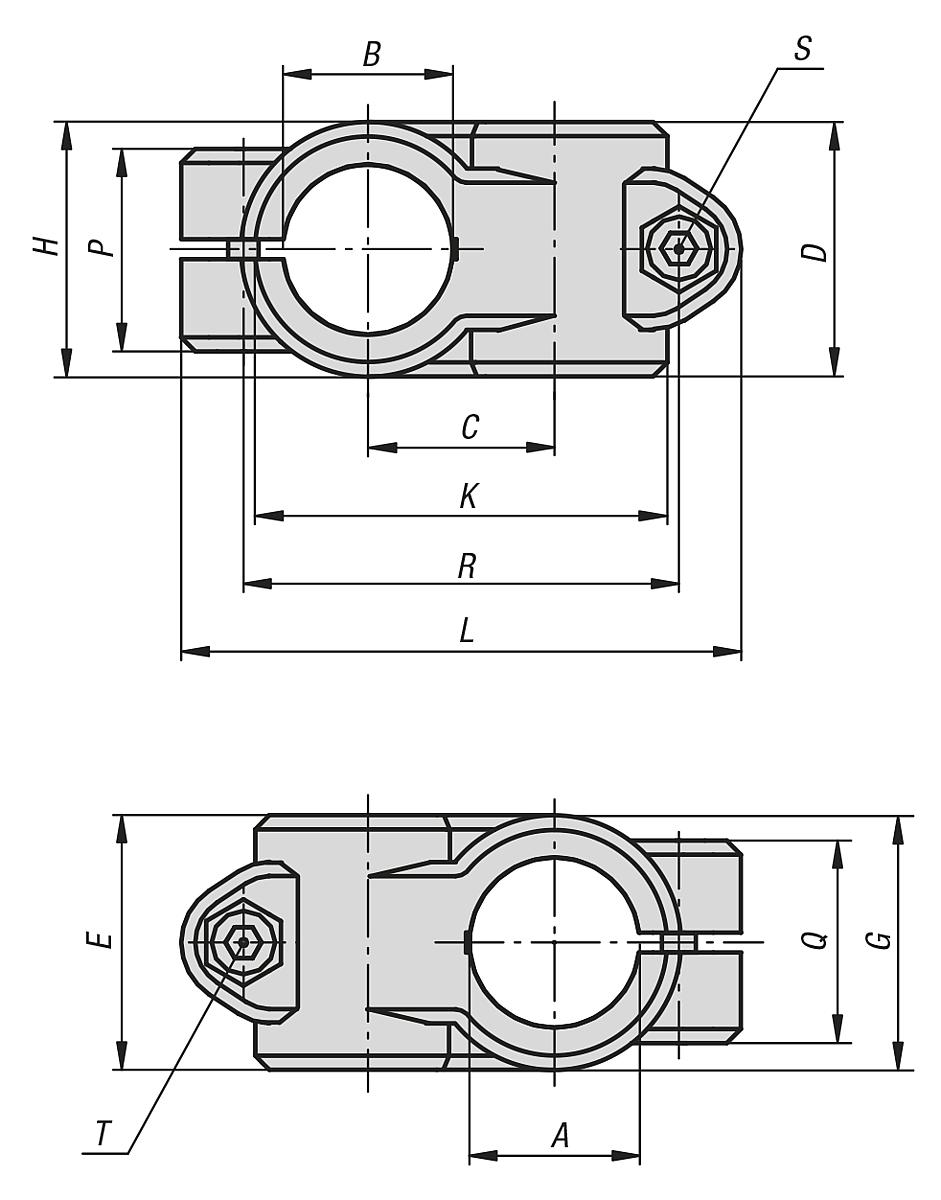

| A: | 40,17 |
|---|---|
| B: | 40,17 |
| C: | 45 |
| D: | 60 |
| E: | 60 |
| G: | - |
| Gewicht ca. kg: | 0,519 |
| H: | - |
| K: | 100 |
| L: | 137 |
| P: | 40 |
| Q: | 40 |
| R: | 110 |
| S: | M10x30 |
| T: | M10x30 |
Dokumente
1
| Variante | A | B | C | D | E | G | Gewicht ca. kg | H | K | L | P | Q | R | S | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10091195 (K0472.51212) |
12,1 | 12,1 | 20 | 25,5 | 25,5 | - | 0,080 | - | 43,5 | 66 | 23 | 23 | 51 | M6x20 | M6x20 | ab 13,18 € |
|
10091196 (K0472.51414) |
14,1 | 14,1 | 20 | 25,5 | 25,5 | - | 0,070 | - | 43,5 | 66 | 22 | 22 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091197 (K0472.51515) |
15,1 | 15,1 | 20 | 25,5 | 25,5 | - | 0,069 | - | 43,5 | 66 | 22 | 22 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091198 (K0472.51616) |
16,1 | 16,1 | 20 | 25,5 | 25,5 | - | 0,066 | - | 43,5 | 66 | 22 | 22 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091199 (K0472.51818) |
18,1 | 18,1 | 20 | 25,5 | 25,5 | - | 0,061 | - | 43,5 | 66 | 23 | 23 | 51 | M6x20 | M6x18 | ab 13,18 € |
|
10091200 (K0472.52014) |
20,1 | 14,1 | 27 | 40 | 33 | 40 | 0,172 | 26 | 60 | 84 | 21 | 33 | 65 | M8x25 | M6x18 | ab 15,26 € |
|
10091201 (K0472.52020) |
20,1 | 20,1 | 33 | 40 | 40 | - | 0,252 | - | 73 | 99 | 33 | 33 | 78 | M8x25 | M8x25 | ab 15,26 € |
|
10091202 (K0472.52514) |
25,1 | 14,1 | 27 | 40 | 33 | 40 | 0,154 | 26 | 60 | 84 | 21 | 33 | 65 | M8x25 | M6x18 | ab 15,26 € |
|
10091203 (K0472.52525) |
25,1 | 25,1 | 33 | 40 | 40 | - | 0,217 | - | 73 | 99 | 33 | 33 | 78 | M8x25 | M8x25 | ab 15,26 € |
|
10091204 (K0472.53014) |
30,1 | 14,1 | 27 | 40 | 33 | 40 | 0,132 | 26 | 60 | 84 | 21 | 33 | 65 | M8x25 | M6x18 | ab 15,26 € |
|
10091205 (K0472.53030) |
30,1 | 30,1 | 33 | 40 | 40 | - | 0,173 | - | 73 | 99 | 33 | 33 | 78 | M8x25 | M8x25 | ab 15,26 € |
|
10091206 (K0472.54020) |
40,2 | 20,2 | 36 | 50 | 40 | 55 | 0,265 | 34,5 | 87 | 109 | 33 | 40 | 87 | M10x30 | M8x25 | ab 23,67 € |
|
10091208 (K0472.54040) |
40,17 | 40,17 | 45 | 60 | 60 | - | 0,519 | - | 100 | 137 | 40 | 40 | 110 | M10x30 | M10x30 | ab 23,67 € |
|
10091207 (K0472.54030) |
40,2 | 30,1 | 45 | 65 | 65 | 65 | 0,660 | 49 | 98 | 137 | 44 | 44 | 109 | M10x30 | M10x30 | ab 24,49 € |
|
10091209 (K0472.55030) |
50,2 | 30,1 | 45 | 65 | 65 | 65 | 0,538 | 49 | 98 | 137 | 44 | 44 | 109 | M10x35 | M10x35 | ab 24,49 € |
|
10091210 (K0472.55050) |
50,2 | 50,2 | 54 | 70 | 70 | - | 0,067 | - | 118 | 154 | 45 | 45 | 128 | M10x35 | M10x35 | ab 24,49 € |
