Produktnummer:
10085844
Herstellernummer:
K0647.1512005X30
Hersteller:
Kipp

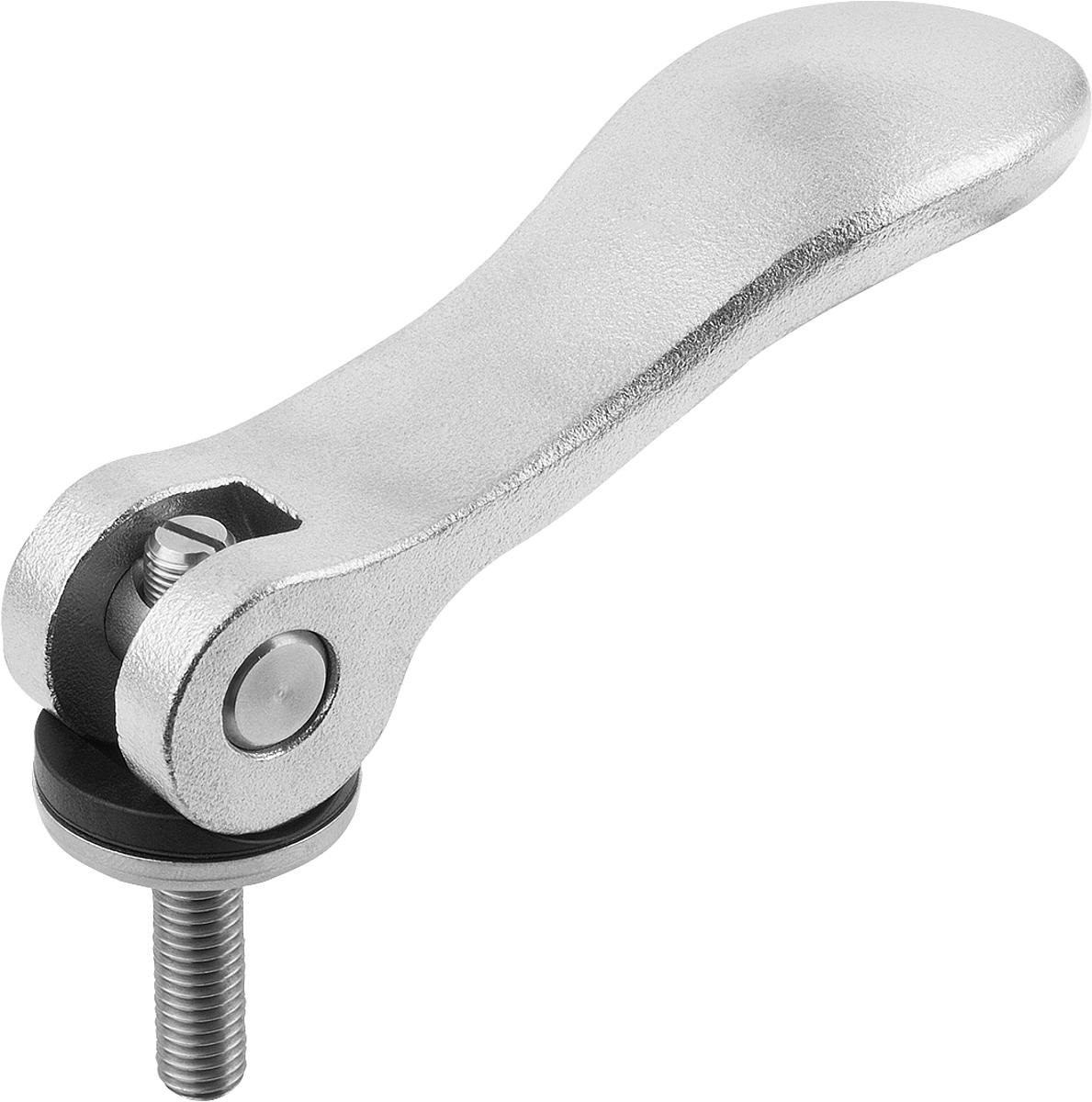

Kipp K0647.1512005X30 EXZENTERHEBEL GR.1 M5X30 EINSTELL, BAR, GRIFFHEBEL U. STAHL
A:
70,4
A1:
79,2
Außengewinde D:
M5
B:
21,5
B1:
15
D1:
18
D2:
9
H:
14,5
H1:
22
Handkraft N:
120
Hub S:
1,2
L = Schraubenlänge:
30
Profil-Größe:
1
Spannkraft F kN:
4
| Anzahl | Preis* |
|---|---|
| Bis 24 |
21,92 €
|
| Bis 49 |
20,82 €
|
| Bis 99 |
19,73 €
|
| Bis 249 |
18,63 €
|
| Bis 499 |
15,34 €
|
| Bis 999 |
14,25 €
|
| Ab 1000 |
13,15 €
|
Produktnummer:
10085844

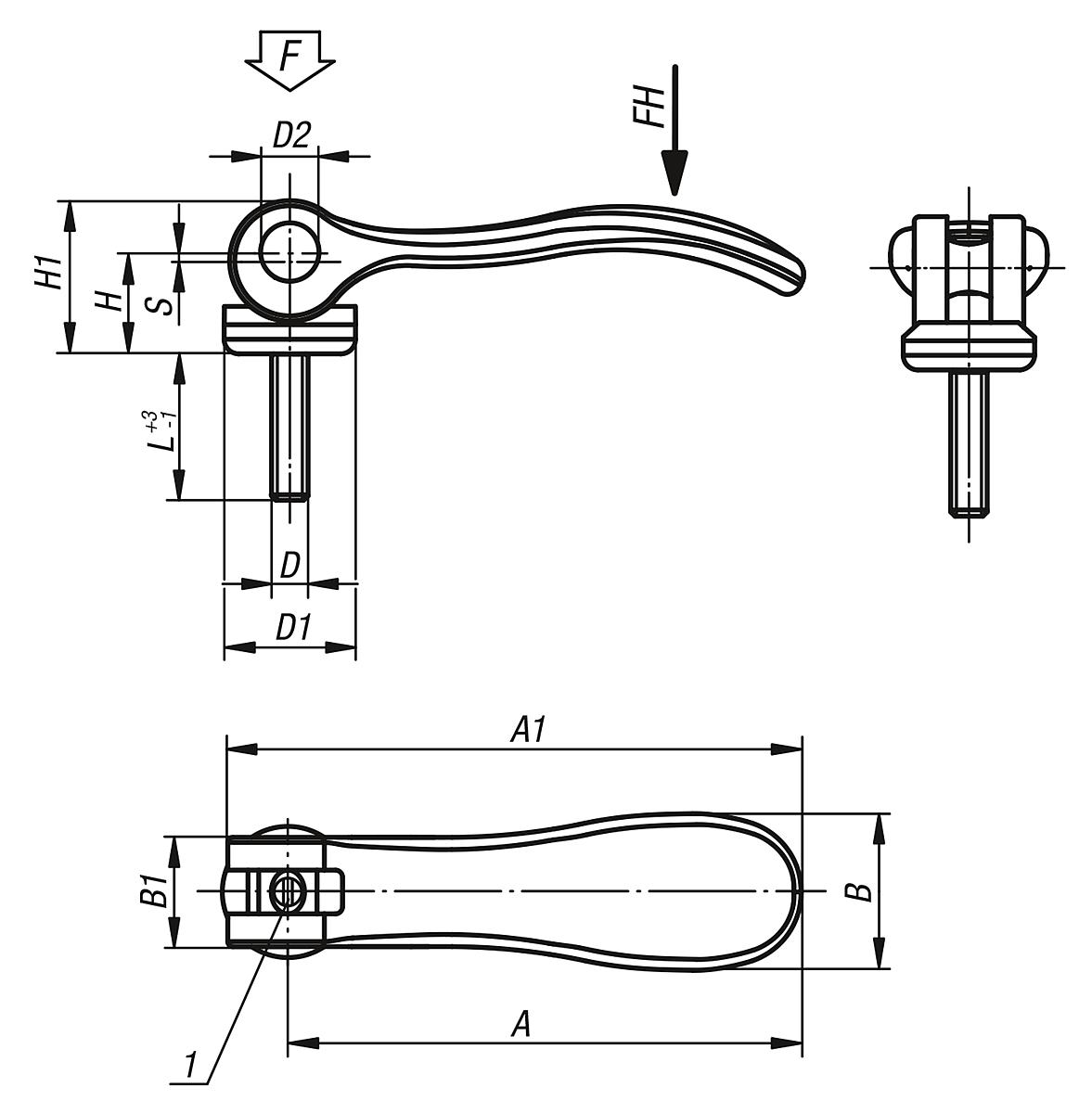

K0647 Exzenterhebel einstellbar Edelstahl mit Außengewinde
Beschreibung
Werkstoff, Ausführung:
Bestellbeispiel:
K0647.112005X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Griffhebel 1.4308, elektrolytisch poliert. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen, Scheibe und Stiftschraube 1.4305, blank.
Bestellbeispiel:
K0647.112005X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Eigenschaften
| A: | 70,4 |
|---|---|
| A1: | 79,2 |
| Außengewinde D: | M5 |
| B: | 21,5 |
| B1: | 15 |
| D1: | 18 |
| D2: | 9 |
| H: | 14,5 |
| H1: | 22 |
| Handkraft N: | 120 |
| Hub S: | 1,2 |
| L = Schraubenlänge: | 30 |
| Profil-Größe: | 1 |
| Spannkraft F kN: | 4 |
Dokumente
1
| Variante | A | A1 | Außengewinde D | B | B1 | D1 | D2 | H | H1 | Handkraft N | Hub S | L = Schraubenlänge | Profil-Größe | Spannkraft F kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10085843 (K0647.1512005X20) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 20 | 1 | 4 | ab 21,92 € |
|
10085844 (K0647.1512005X30) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 30 | 1 | 4 | ab 21,92 € |
|
10085847 (K0647.1512006X20) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 20 | 1 | 4 | ab 21,92 € |
|
10085848 (K0647.1512006X30) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 30 | 1 | 4 | ab 21,92 € |
|
10085845 (K0647.1512005X40) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 40 | 1 | 4 | ab 22,74 € |
|
10085846 (K0647.1512005X50) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 50 | 1 | 4 | ab 22,74 € |
|
10085849 (K0647.1512006X40) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 40 | 1 | 4 | ab 22,74 € |
|
10085850 (K0647.1512006X50) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 50 | 1 | 4 | ab 22,74 € |
|
10085851 (K0647.2512008X25) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 25 | 2 | 8 | ab 29,74 € |
|
10085852 (K0647.2512008X30) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 30 | 2 | 8 | ab 29,74 € |
|
10085855 (K0647.2512010X25) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 25 | 2 | 8 | ab 29,74 € |
|
10085856 (K0647.2512010X30) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 30 | 2 | 8 | ab 29,74 € |
|
10085853 (K0647.2512008X40) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 40 | 2 | 8 | ab 30,63 € |
|
10085854 (K0647.2512008X50) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 50 | 2 | 8 | ab 30,63 € |
|
10085857 (K0647.2512010X40) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 40 | 2 | 8 | ab 30,63 € |
|
10085858 (K0647.2512010X50) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 50 | 2 | 8 | ab 30,63 € |
