Produktnummer:
10085858
Herstellernummer:
K0647.2512010X50
Hersteller:
Kipp

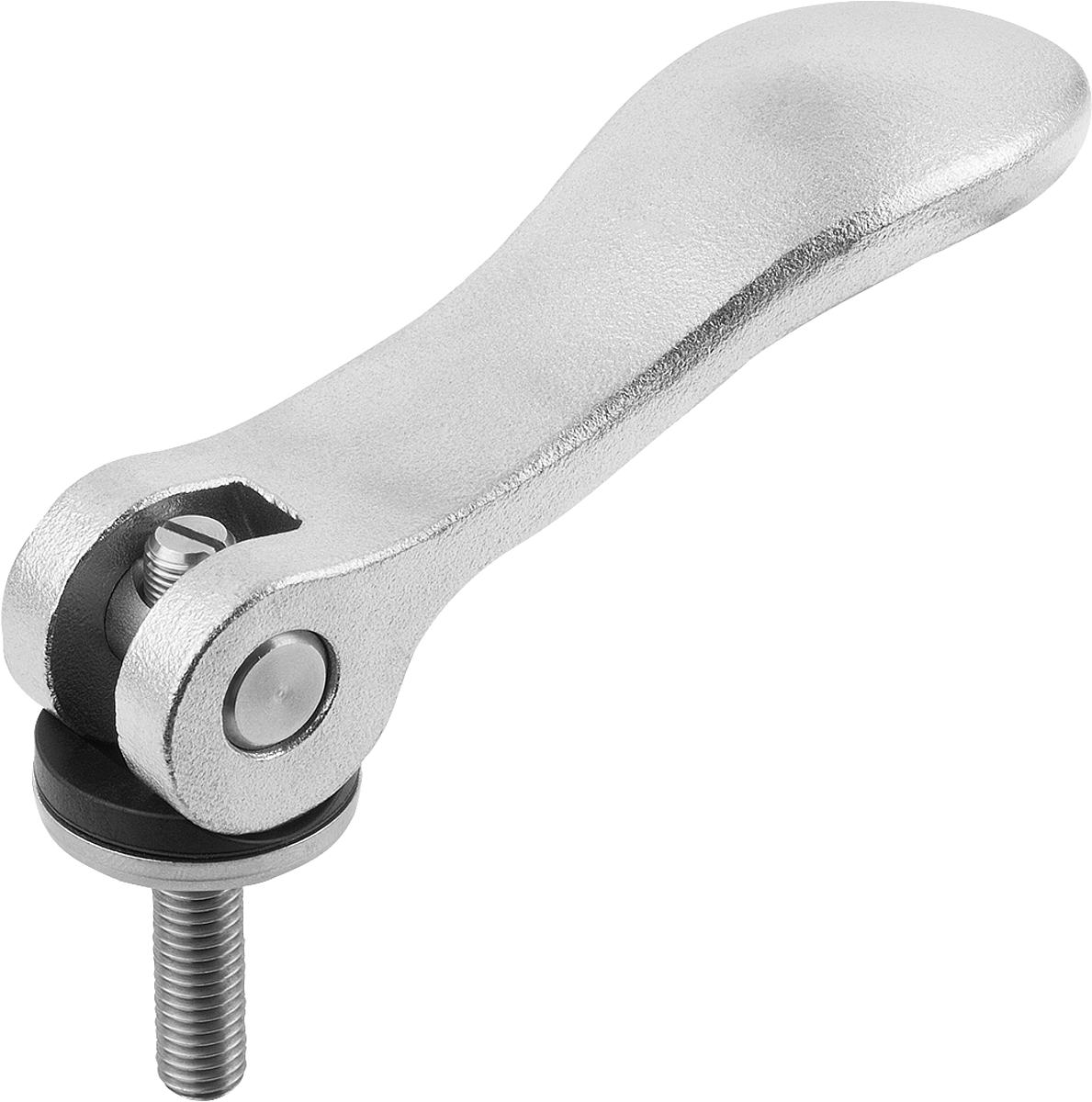

Kipp K0647.2512010X50 EXZENTERHEBEL GR.2 M10X50 EINSTELL, BAR, GRIFFHEBEL U. STAHL

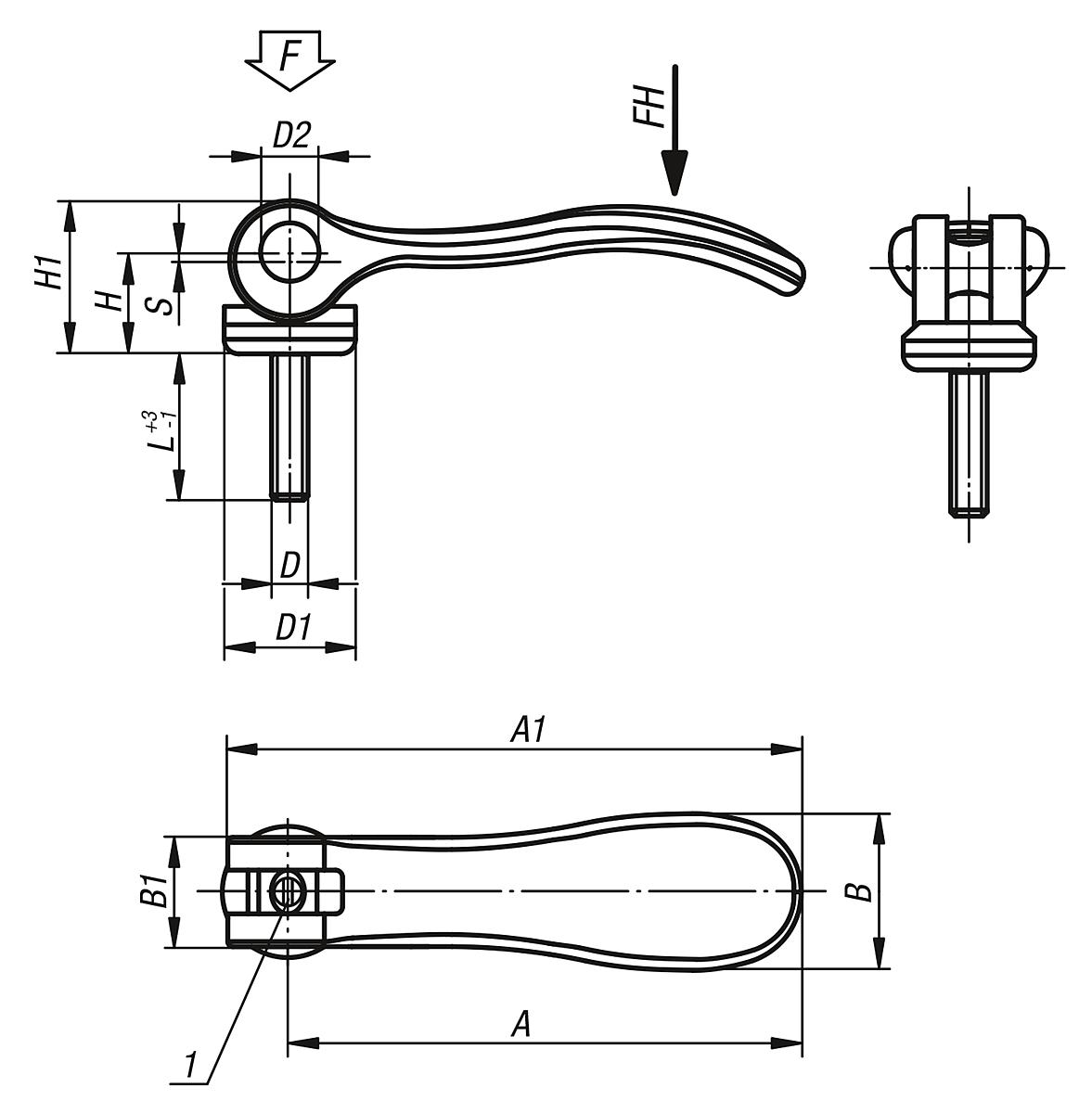

A:
96
A1:
108
Außengewinde D:
M10
B:
33,2
B1:
24
D1:
27
D2:
11
H:
18
H1:
28,5
Handkraft N:
350
Hub S:
1,5
L = Schraubenlänge:
50
Profil-Größe:
2
Spannkraft F kN:
8
| Anzahl | Preis* |
|---|---|
| Bis 24 |
30,63 €
|
| Bis 49 |
29,10 €
|
| Bis 99 |
27,57 €
|
| Bis 249 |
26,04 €
|
| Bis 499 |
21,44 €
|
| Bis 999 |
19,91 €
|
| Ab 1000 |
18,38 €
|
Produktnummer:
10085858
K0647 Exzenterhebel einstellbar Edelstahl mit Außengewinde
Beschreibung
Werkstoff, Ausführung:
Bestellbeispiel:
K0647.112005X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Griffhebel 1.4308, elektrolytisch poliert. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen, Scheibe und Stiftschraube 1.4305, blank.
Bestellbeispiel:
K0647.112005X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Eigenschaften
| A: | 96 |
|---|---|
| A1: | 108 |
| Außengewinde D: | M10 |
| B: | 33,2 |
| B1: | 24 |
| D1: | 27 |
| D2: | 11 |
| H: | 18 |
| H1: | 28,5 |
| Handkraft N: | 350 |
| Hub S: | 1,5 |
| L = Schraubenlänge: | 50 |
| Profil-Größe: | 2 |
| Spannkraft F kN: | 8 |
Dokumente
1
| Variante | A | A1 | Außengewinde D | B | B1 | D1 | D2 | H | H1 | Handkraft N | Hub S | L = Schraubenlänge | Profil-Größe | Spannkraft F kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10085843 (K0647.1512005X20) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 20 | 1 | 4 | ab 21,92 € |
|
10085844 (K0647.1512005X30) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 30 | 1 | 4 | ab 21,92 € |
|
10085847 (K0647.1512006X20) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 20 | 1 | 4 | ab 21,92 € |
|
10085848 (K0647.1512006X30) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 30 | 1 | 4 | ab 21,92 € |
|
10085845 (K0647.1512005X40) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 40 | 1 | 4 | ab 22,74 € |
|
10085846 (K0647.1512005X50) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 50 | 1 | 4 | ab 22,74 € |
|
10085849 (K0647.1512006X40) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 40 | 1 | 4 | ab 22,74 € |
|
10085850 (K0647.1512006X50) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 50 | 1 | 4 | ab 22,74 € |
|
10085851 (K0647.2512008X25) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 25 | 2 | 8 | ab 29,74 € |
|
10085852 (K0647.2512008X30) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 30 | 2 | 8 | ab 29,74 € |
|
10085855 (K0647.2512010X25) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 25 | 2 | 8 | ab 29,74 € |
|
10085856 (K0647.2512010X30) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 30 | 2 | 8 | ab 29,74 € |
|
10085853 (K0647.2512008X40) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 40 | 2 | 8 | ab 30,63 € |
|
10085854 (K0647.2512008X50) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 50 | 2 | 8 | ab 30,63 € |
|
10085857 (K0647.2512010X40) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 40 | 2 | 8 | ab 30,63 € |
|
10085858 (K0647.2512010X50) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 50 | 2 | 8 | ab 30,63 € |
