Produktnummer:
10085848
Herstellernummer:
K0647.1512006X30
Hersteller:
Kipp

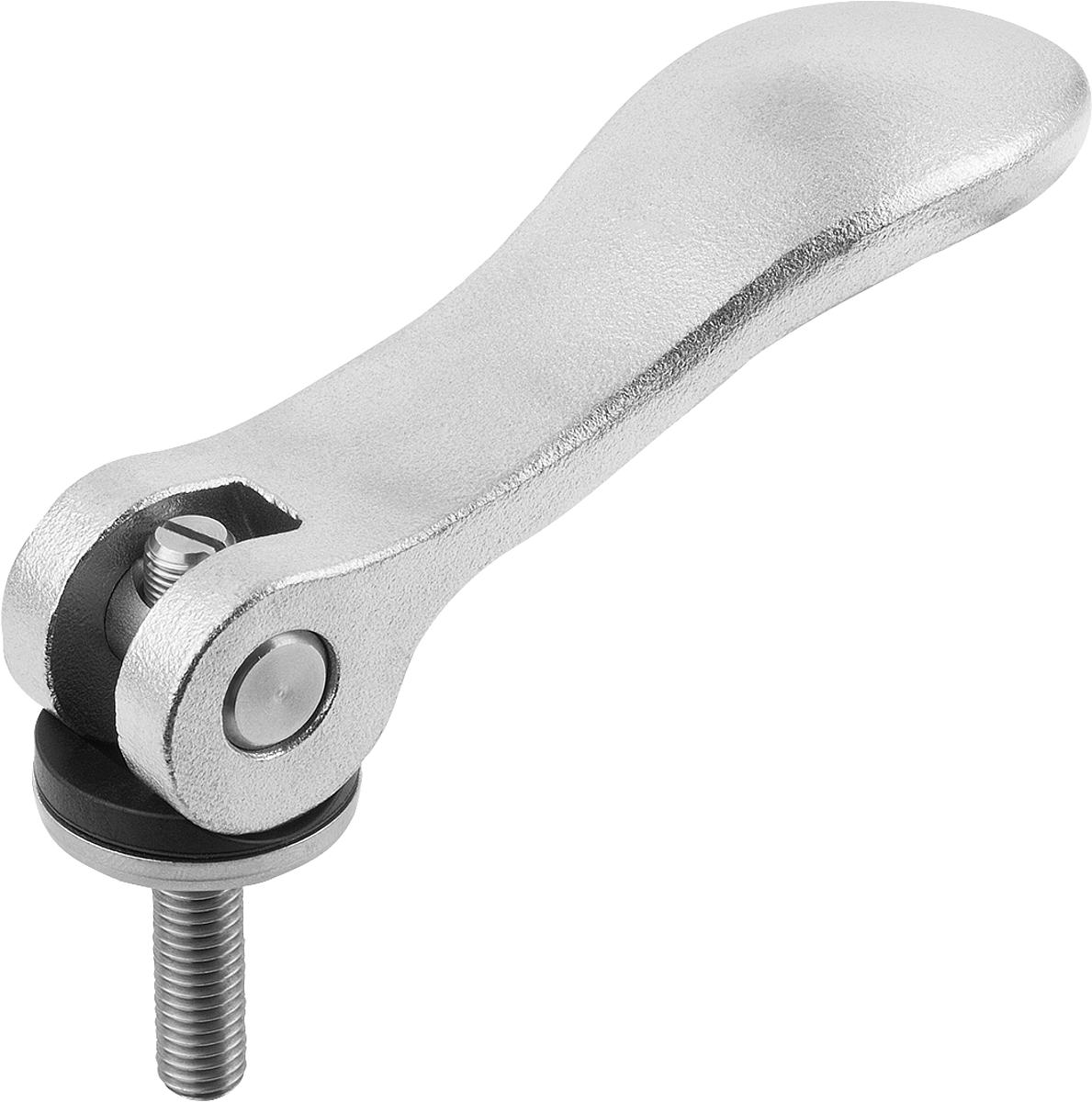

Kipp K0647.1512006X30 EXZENTERHEBEL GR.1 M6X30 EINSTELL, BAR, GRIFFHEBEL U. STAHL
A:
70,4
A1:
79,2
Außengewinde D:
M6
B:
21,5
B1:
15
D1:
18
D2:
9
H:
14,5
H1:
22
Handkraft N:
120
Hub S:
1,2
L = Schraubenlänge:
30
Profil-Größe:
1
Spannkraft F kN:
4
| Anzahl | Preis* |
|---|---|
| Bis 24 |
21,92 €
|
| Bis 49 |
20,82 €
|
| Bis 99 |
19,73 €
|
| Bis 249 |
18,63 €
|
| Bis 499 |
15,34 €
|
| Bis 999 |
14,25 €
|
| Ab 1000 |
13,15 €
|
Produktnummer:
10085848
K0647 Exzenterhebel einstellbar Edelstahl mit Außengewinde
Beschreibung
Werkstoff, Ausführung:
Bestellbeispiel:
K0647.112005X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Griffhebel 1.4308, elektrolytisch poliert. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen, Scheibe und Stiftschraube 1.4305, blank.
Bestellbeispiel:
K0647.112005X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Eigenschaften

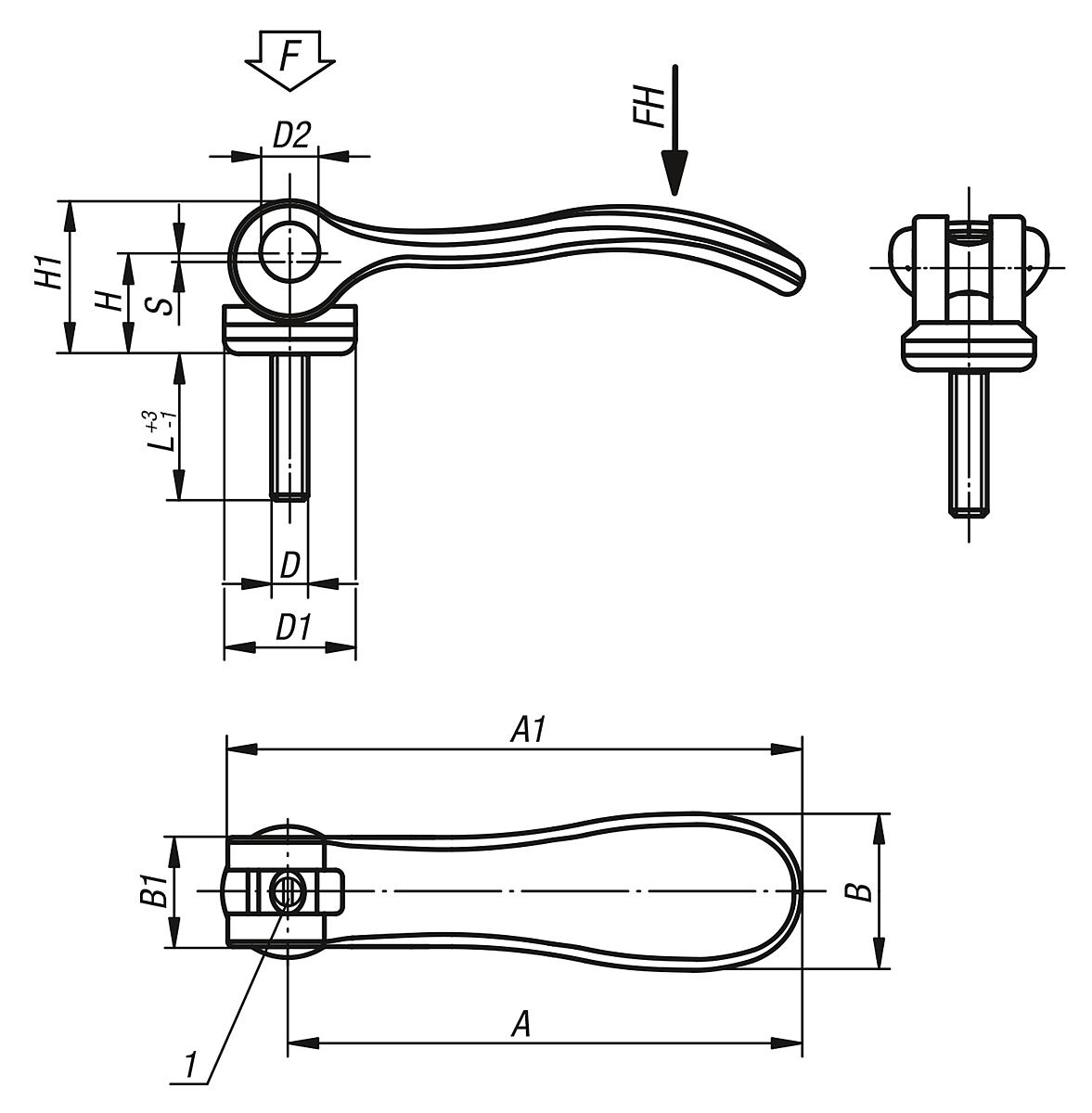

| A: | 70,4 |
|---|---|
| A1: | 79,2 |
| Außengewinde D: | M6 |
| B: | 21,5 |
| B1: | 15 |
| D1: | 18 |
| D2: | 9 |
| H: | 14,5 |
| H1: | 22 |
| Handkraft N: | 120 |
| Hub S: | 1,2 |
| L = Schraubenlänge: | 30 |
| Profil-Größe: | 1 |
| Spannkraft F kN: | 4 |
Dokumente
1
| Variante | A | A1 | Außengewinde D | B | B1 | D1 | D2 | H | H1 | Handkraft N | Hub S | L = Schraubenlänge | Profil-Größe | Spannkraft F kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10085843 (K0647.1512005X20) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 20 | 1 | 4 | ab 21,92 € |
|
10085844 (K0647.1512005X30) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 30 | 1 | 4 | ab 21,92 € |
|
10085847 (K0647.1512006X20) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 20 | 1 | 4 | ab 21,92 € |
|
10085848 (K0647.1512006X30) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 30 | 1 | 4 | ab 21,92 € |
|
10085845 (K0647.1512005X40) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 40 | 1 | 4 | ab 22,74 € |
|
10085846 (K0647.1512005X50) |
70,4 | 79,2 | M5 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 50 | 1 | 4 | ab 22,74 € |
|
10085849 (K0647.1512006X40) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 40 | 1 | 4 | ab 22,74 € |
|
10085850 (K0647.1512006X50) |
70,4 | 79,2 | M6 | 21,5 | 15 | 18 | 9 | 14,5 | 22 | 120 | 1,2 | 50 | 1 | 4 | ab 22,74 € |
|
10085851 (K0647.2512008X25) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 25 | 2 | 8 | ab 29,74 € |
|
10085852 (K0647.2512008X30) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 30 | 2 | 8 | ab 29,74 € |
|
10085855 (K0647.2512010X25) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 25 | 2 | 8 | ab 29,74 € |
|
10085856 (K0647.2512010X30) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 30 | 2 | 8 | ab 29,74 € |
|
10085853 (K0647.2512008X40) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 40 | 2 | 8 | ab 30,63 € |
|
10085854 (K0647.2512008X50) |
96 | 108 | M8 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 50 | 2 | 8 | ab 30,63 € |
|
10085857 (K0647.2512010X40) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 40 | 2 | 8 | ab 30,63 € |
|
10085858 (K0647.2512010X50) |
96 | 108 | M10 | 33,2 | 24 | 27 | 11 | 18 | 28,5 | 350 | 1,5 | 50 | 2 | 8 | ab 30,63 € |
