Produktnummer:
10041713
Herstellernummer:
70229-E519080.TM1201
Hersteller:
LE70229-Leschhorn

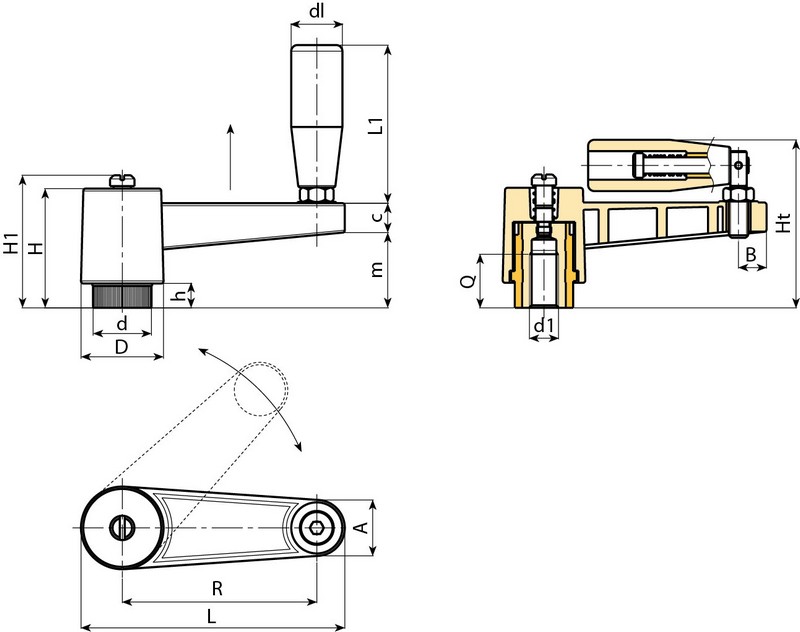

Leschhorn E519 Handkurbeln mit Umleggriff L 108; R 80; Gewinde d1 M12; Kunststoff PA, schwarz, Gewindebuchse Messing
A:
22
B:
11,5
D:
34
Farbe:
schwarz
Gewicht [kg]:
0,185
H:
50
H1:
53
L:
108
L1:
75
Q:
22
R:
80
c:
13
d (mm):
24,5
d1:
M12
dl:
25
h:
10,5
m:
32
| Anzahl | Preis* |
|---|---|
| Bis 22 |
18,53 €
|
| Bis 31 |
16,68 €
|
| Bis 40 |
14,82 €
|
| Ab 41 |
12,97 €
|
Produktnummer:
10041713

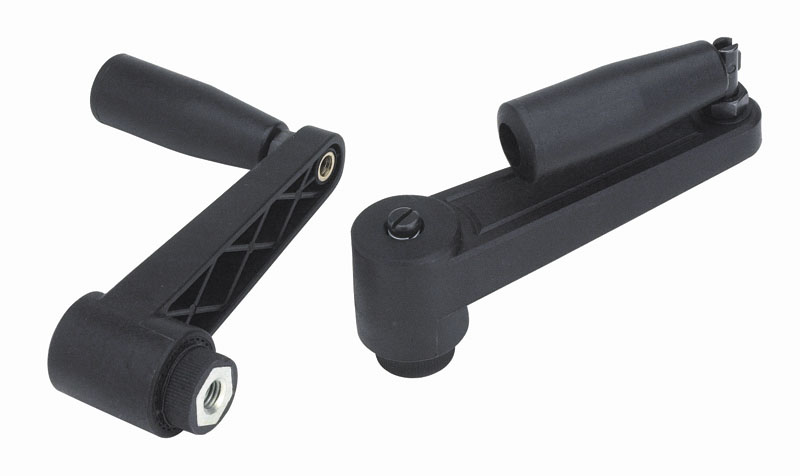

LE E519 Handkurbeln mit Umleggriff, Kunststoff
Beschreibung
LE E519 Kunststoff Handkurbeln mit Umleggriff ( glasfaserverstärktes PA), Gewindebuchse aus Messing
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
Eigenschaften
| A: | 22 |
|---|---|
| B: | 11,5 |
| D: | 34 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,185 |
| H: | 50 |
| H1: | 53 |
| L: | 108 |
| L1: | 75 |
| Q: | 22 |
| R: | 80 |
| c: | 13 |
| d (mm): | 24,5 |
| d1: | M12 |
| dl: | 25 |
| h: | 10,5 |
| m: | 32 |
Dokumente
1
| Variante | A | B | D | Farbe | Gewicht [kg] | H | H1 | L | L1 | Q | R | c | d (mm) | d1 | dl | h | m | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10041710 (70229-E519065.TM0801) |
17 | 9 | 27 | schwarz | 0,104 | 46 | 0 | 86 | 54 | 18 | 65 | 13 | 19 | M08 | 20 | 10 | 29 | ab 17,43 € |
|
10041711 (70229-E519065.TM1001) |
17 | 9 | 27 | schwarz | 0,102 | 46 | 0 | 86 | 54 | 17 | 65 | 13 | 19 | M10 | 20 | 10 | 29 | ab 17,43 € |
|
10041712 (70229-E519065.TM1201) |
17 | 9 | 27 | schwarz | 0,100 | 46 | 0 | 86 | 54 | 17 | 65 | 13 | 19 | M12 | 20 | 10 | 29 | ab 17,43 € |
|
10041713 (70229-E519080.TM1201) |
22 | 11,5 | 34 | schwarz | 0,185 | 50 | 53 | 108 | 75 | 22 | 80 | 13 | 24,5 | M12 | 25 | 10,5 | 32 | ab 18,53 € |
|
10041716 (70229-E519110.TM1201) |
22 | 11,5 | 34 | schwarz | 0,199 | 50 | 54 | 138 | 75 | 20 | 110 | 13 | 24,5 | M12 | 25 | 11 | 32 | ab 18,87 € |
|
10041714 (70229-E519080.M1401) |
22 | 11,5 | 34 | schwarz | 0,180 | 50 | 53 | 108 | 75 | 23 | 80 | 13 | 24,5 | M14 | 25 | 10,5 | 32 | ab 18,93 € |
|
10041717 (70229-E519110.M1401) |
22 | 11,5 | 34 | schwarz | 0,220 | 50 | 54 | 138 | 75 | 20 | 110 | 13 | 24,5 | M14 | 25 | 11 | 32 | ab 19,27 € |
|
10041715 (70229-E519080.TM1601) |
22 | 11,5 | 34 | schwarz | 0,174 | 50 | 53 | 108 | 75 | 20 | 80 | 13 | 24,5 | M16 | 25 | 10,5 | 32 | ab 19,57 € |
|
10041718 (70229-E519110.TM1601) |
22 | 11,5 | 34 | schwarz | 0,225 | 50 | 54 | 138 | 75 | 20 | 110 | 13 | 24,5 | M16 | 25 | 11 | 32 | ab 19,93 € |
