Produktnummer:
10041718
Hersteller:
LE70229-Leschhorn

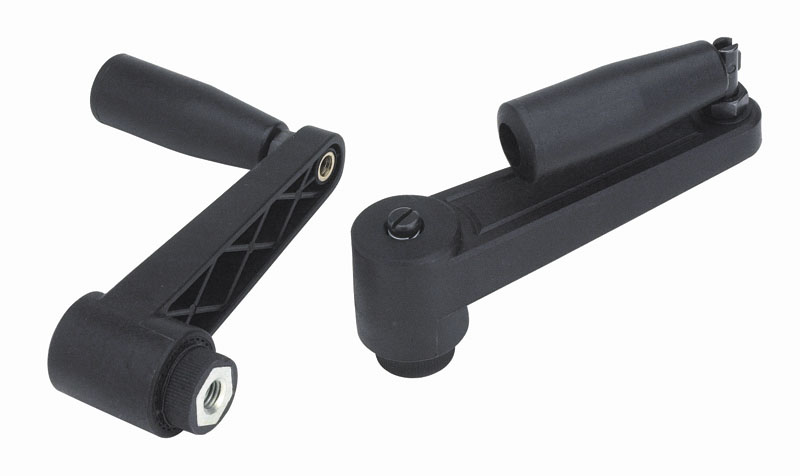

Leschhorn E519 Handkurbeln mit Umleggriff L 138; R 110; Gewinde d1 M16; Kunststoff PA, schwarz, Gewindebuchse Messing
A:
22
B:
11,5
D:
34
Farbe:
schwarz
Gewicht [kg]:
0,225
H:
50
H1:
54
L:
138
L1:
75
Q:
20
R:
110
c:
13
d (mm):
24,5
d1:
M16
dl:
25
h:
11
m:
32
| Anzahl | *Preis |
|---|---|
| Bis 21 |
19,93 €
|
| Bis 29 |
17,94 €
|
| Bis 37 |
15,94 €
|
| Ab 38 |
13,95 €
|
Produktnummer:
10041718
LE E519 Handkurbeln mit Umleggriff, Kunststoff
Beschreibung
LE E519 Kunststoff Handkurbeln mit Umleggriff ( glasfaserverstärktes PA), Gewindebuchse aus Messing
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.

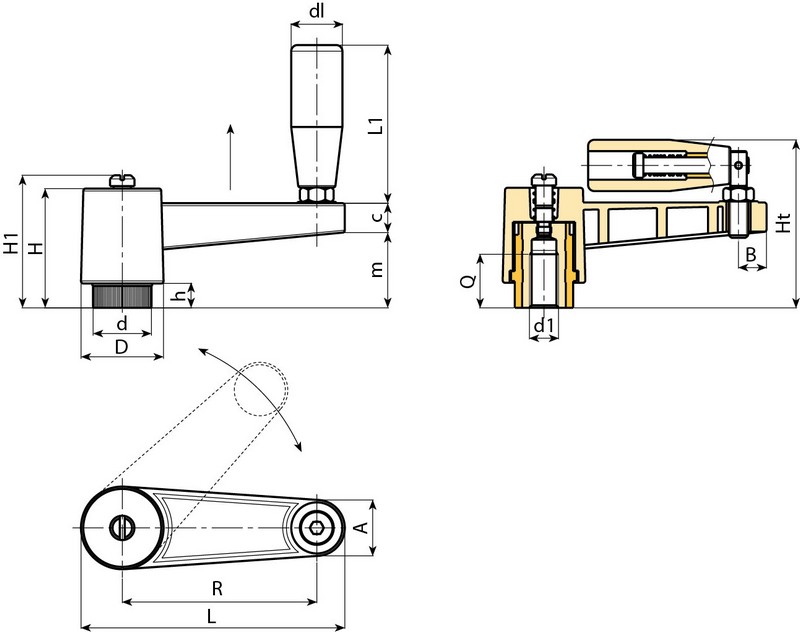

Eigenschaften
| A: | 22 |
|---|---|
| B: | 11,5 |
| D: | 34 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,225 |
| H: | 50 |
| H1: | 54 |
| L: | 138 |
| L1: | 75 |
| Q: | 20 |
| R: | 110 |
| c: | 13 |
| d (mm): | 24,5 |
| d1: | M16 |
| dl: | 25 |
| h: | 11 |
| m: | 32 |
Dokumente
1
| Variante | L1 | Farbe | d (mm) | c | R | D | Q | Gewicht [kg] | d1 | m | dl | L | A | B | H | h | H1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10041710 (70229-E519065.TM0801) |
54 | schwarz | 19 | 13 | 65 | 27 | 18 | 0,104 | M08 | 29 | 20 | 86 | 17 | 9 | 46 | 10 | 0 | ab 17,43 € |
|
10041711 (70229-E519065.TM1001) |
54 | schwarz | 19 | 13 | 65 | 27 | 17 | 0,102 | M10 | 29 | 20 | 86 | 17 | 9 | 46 | 10 | 0 | ab 17,43 € |
|
10041712 (70229-E519065.TM1201) |
54 | schwarz | 19 | 13 | 65 | 27 | 17 | 0,100 | M12 | 29 | 20 | 86 | 17 | 9 | 46 | 10 | 0 | ab 17,43 € |
|
10041713 (70229-E519080.TM1201) |
75 | schwarz | 24,5 | 13 | 80 | 34 | 22 | 0,185 | M12 | 32 | 25 | 108 | 22 | 11,5 | 50 | 10,5 | 53 | ab 18,53 € |
|
10041716 (70229-E519110.TM1201) |
75 | schwarz | 24,5 | 13 | 110 | 34 | 20 | 0,199 | M12 | 32 | 25 | 138 | 22 | 11,5 | 50 | 11 | 54 | ab 18,87 € |
|
10041714 (70229-E519080.M1401) |
75 | schwarz | 24,5 | 13 | 80 | 34 | 23 | 0,180 | M14 | 32 | 25 | 108 | 22 | 11,5 | 50 | 10,5 | 53 | ab 18,93 € |
|
10041717 (70229-E519110.M1401) |
75 | schwarz | 24,5 | 13 | 110 | 34 | 20 | 0,220 | M14 | 32 | 25 | 138 | 22 | 11,5 | 50 | 11 | 54 | ab 19,27 € |
|
10041715 (70229-E519080.TM1601) |
75 | schwarz | 24,5 | 13 | 80 | 34 | 20 | 0,174 | M16 | 32 | 25 | 108 | 22 | 11,5 | 50 | 10,5 | 53 | ab 19,57 € |
|
10041718 (70229-E519110.TM1601) |
75 | schwarz | 24,5 | 13 | 110 | 34 | 20 | 0,225 | M16 | 32 | 25 | 138 | 22 | 11,5 | 50 | 11 | 54 | ab 19,93 € |
