Produktnummer:
10041710
Hersteller:
LE70229-Leschhorn
Leschhorn E519 Handkurbeln mit Umleggriff L 86; R 65; Gewinde d1 M08; Kunststoff PA, schwarz, Gewindebuchse Messing
A:
17
B:
9
D:
27
Farbe:
schwarz
Gewicht [kg]:
0,104
H:
46
H1:
0
L:
86
L1:
54
Q:
18
R:
65
c:
13
d (mm):
19
d1:
M08
dl:
20
h:
10
m:
29
| Anzahl | *Preis |
|---|---|
| Bis 24 |
17,43 €
|
| Bis 33 |
15,69 €
|
| Bis 43 |
13,94 €
|
| Ab 44 |
12,20 €
|
Produktnummer:
10041710
LE E519 Handkurbeln mit Umleggriff, Kunststoff
Beschreibung

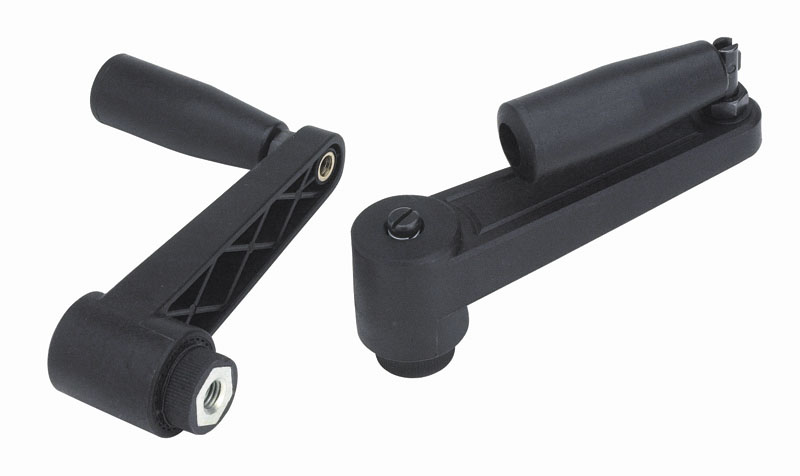

LE E519 Kunststoff Handkurbeln mit Umleggriff ( glasfaserverstärktes PA), Gewindebuchse aus Messing
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.

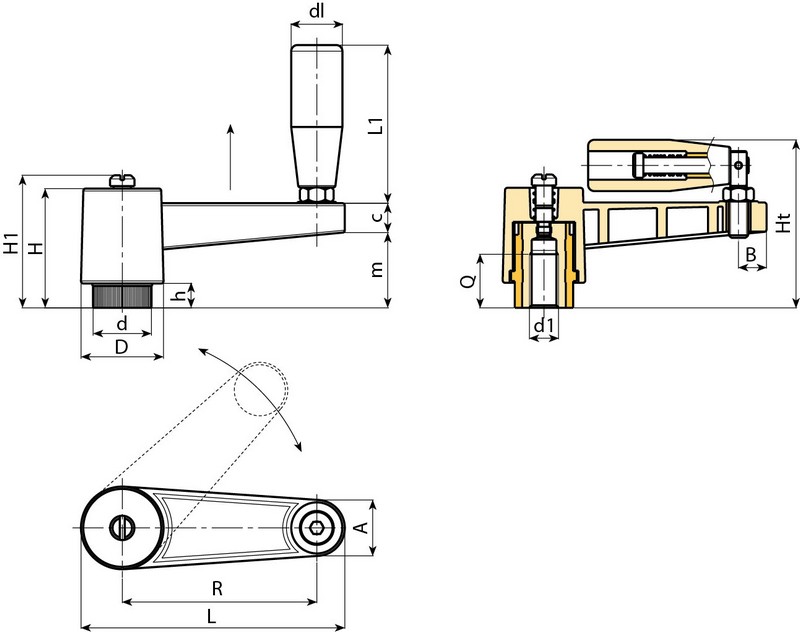

Eigenschaften
| A: | 17 |
|---|---|
| B: | 9 |
| D: | 27 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,104 |
| H: | 46 |
| H1: | 0 |
| L: | 86 |
| L1: | 54 |
| Q: | 18 |
| R: | 65 |
| c: | 13 |
| d (mm): | 19 |
| d1: | M08 |
| dl: | 20 |
| h: | 10 |
| m: | 29 |
Dokumente
1
| Variante | L1 | Farbe | d (mm) | c | R | D | Q | Gewicht [kg] | d1 | m | dl | L | A | B | H | h | H1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10041710 (70229-E519065.TM0801) |
54 | schwarz | 19 | 13 | 65 | 27 | 18 | 0,104 | M08 | 29 | 20 | 86 | 17 | 9 | 46 | 10 | 0 | ab 17,43 € |
|
10041711 (70229-E519065.TM1001) |
54 | schwarz | 19 | 13 | 65 | 27 | 17 | 0,102 | M10 | 29 | 20 | 86 | 17 | 9 | 46 | 10 | 0 | ab 17,43 € |
|
10041712 (70229-E519065.TM1201) |
54 | schwarz | 19 | 13 | 65 | 27 | 17 | 0,100 | M12 | 29 | 20 | 86 | 17 | 9 | 46 | 10 | 0 | ab 17,43 € |
|
10041713 (70229-E519080.TM1201) |
75 | schwarz | 24,5 | 13 | 80 | 34 | 22 | 0,185 | M12 | 32 | 25 | 108 | 22 | 11,5 | 50 | 10,5 | 53 | ab 18,53 € |
|
10041716 (70229-E519110.TM1201) |
75 | schwarz | 24,5 | 13 | 110 | 34 | 20 | 0,199 | M12 | 32 | 25 | 138 | 22 | 11,5 | 50 | 11 | 54 | ab 18,87 € |
|
10041714 (70229-E519080.M1401) |
75 | schwarz | 24,5 | 13 | 80 | 34 | 23 | 0,180 | M14 | 32 | 25 | 108 | 22 | 11,5 | 50 | 10,5 | 53 | ab 18,93 € |
|
10041717 (70229-E519110.M1401) |
75 | schwarz | 24,5 | 13 | 110 | 34 | 20 | 0,220 | M14 | 32 | 25 | 138 | 22 | 11,5 | 50 | 11 | 54 | ab 19,27 € |
|
10041715 (70229-E519080.TM1601) |
75 | schwarz | 24,5 | 13 | 80 | 34 | 20 | 0,174 | M16 | 32 | 25 | 108 | 22 | 11,5 | 50 | 10,5 | 53 | ab 19,57 € |
|
10041718 (70229-E519110.TM1601) |
75 | schwarz | 24,5 | 13 | 110 | 34 | 20 | 0,225 | M16 | 32 | 25 | 138 | 22 | 11,5 | 50 | 11 | 54 | ab 19,93 € |
