Produktnummer:
10106779
Herstellernummer:
03099-0410161
Hersteller:
Norelem

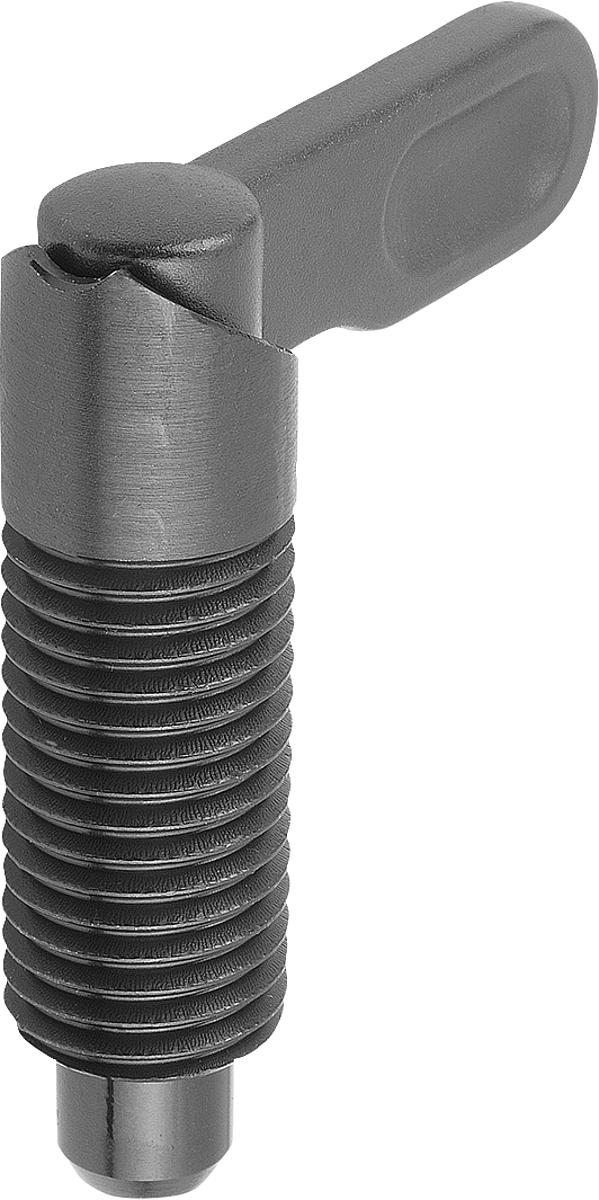

Norelem 03099-0410161 SPERRRIEGEL FORM A, D=10, D1=M16X1,5
D:
10
D1:
M16x1,5
Form:
A
Produktnummer:
10106779
NLM 03099_AC Sperrriegel Form A und C
Beschreibung
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.

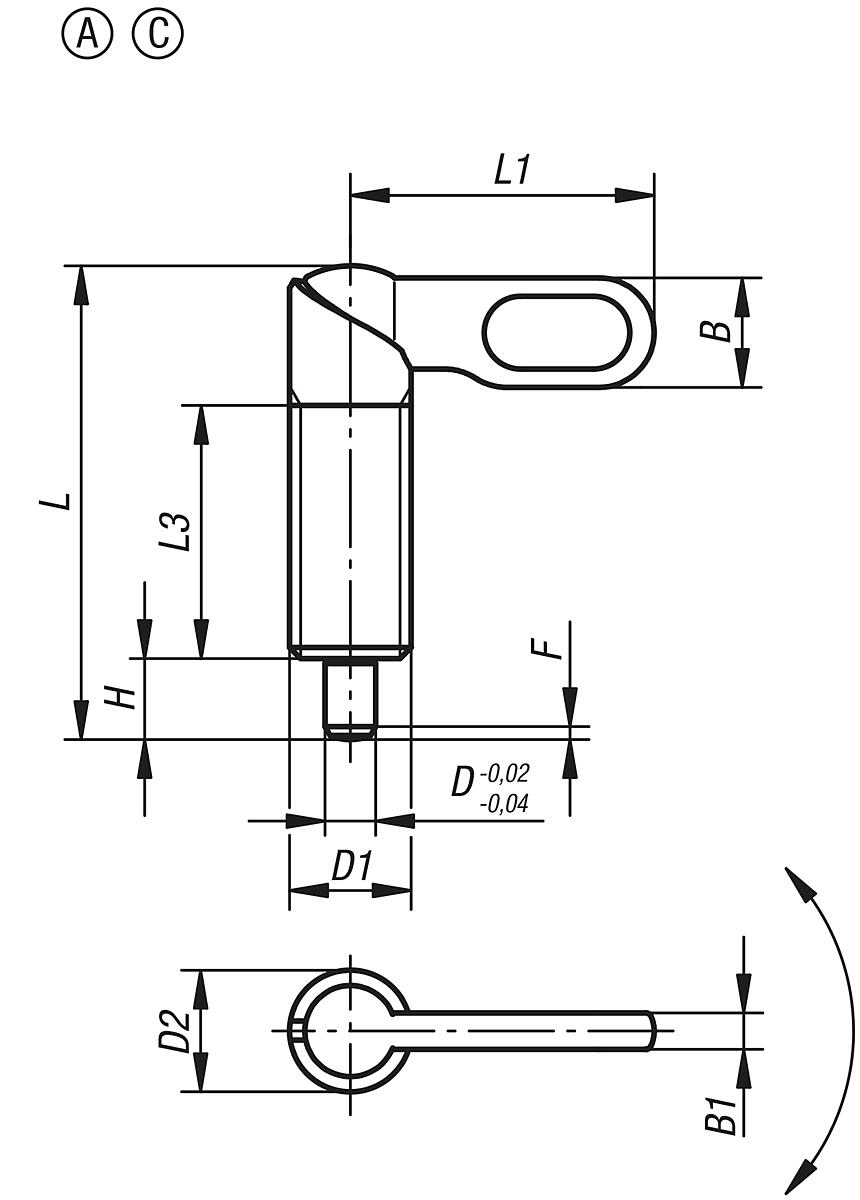

Eigenschaften
| B: | 14,4 |
|---|---|
| B1: | 4,8 |
| D: | 10 |
| D1: | M16x1,5 |
| D2: | 16 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 35 |
| Form: | A |
| F x 30°: | 2,8 |
| H: | 10 |
| L: | 60,4 |
| L2: | 40 |
| L3: | 32 |
