Produktnummer:
10106788
Herstellernummer:
03099-060610
Hersteller:
Norelem

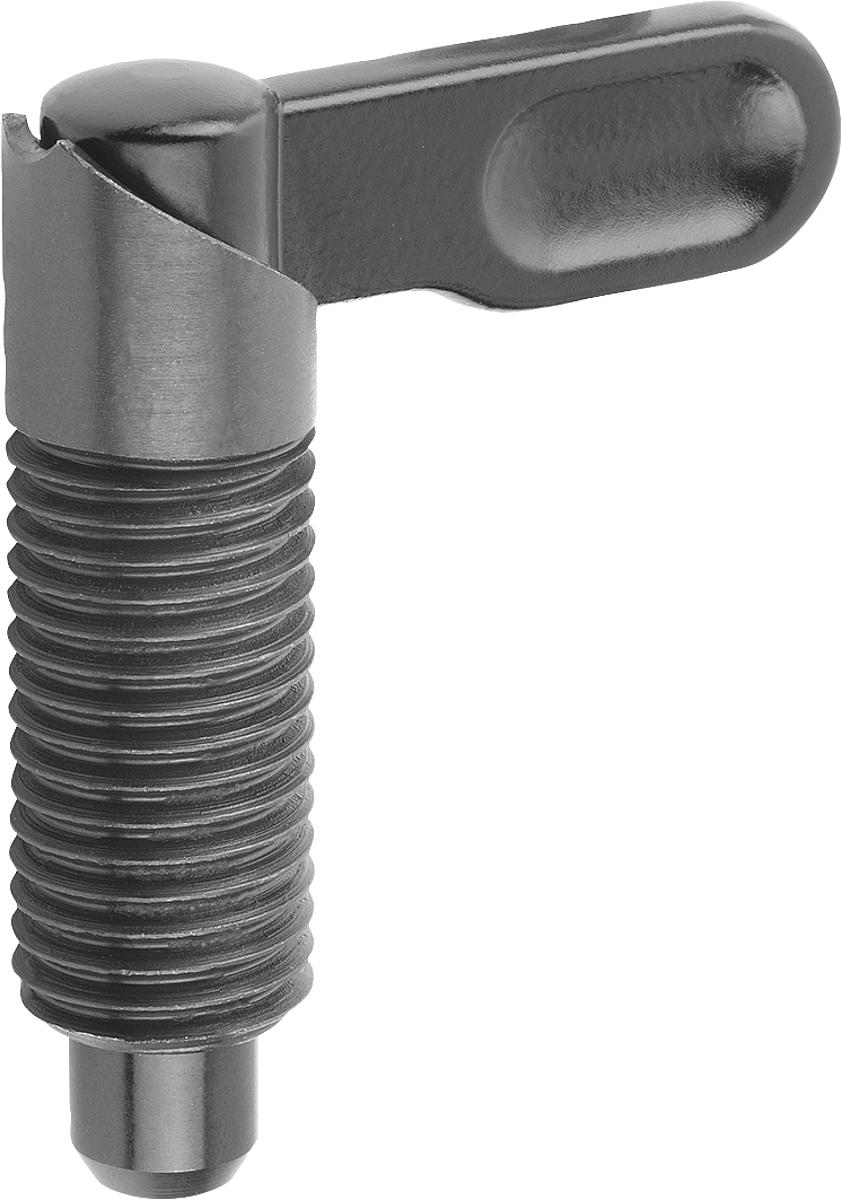

Norelem 03099-060610 SPERRRIEGEL FORM C, D=6, D1=M10
D:
6
D1:
M10
Form:
C
Produktnummer:
10106788

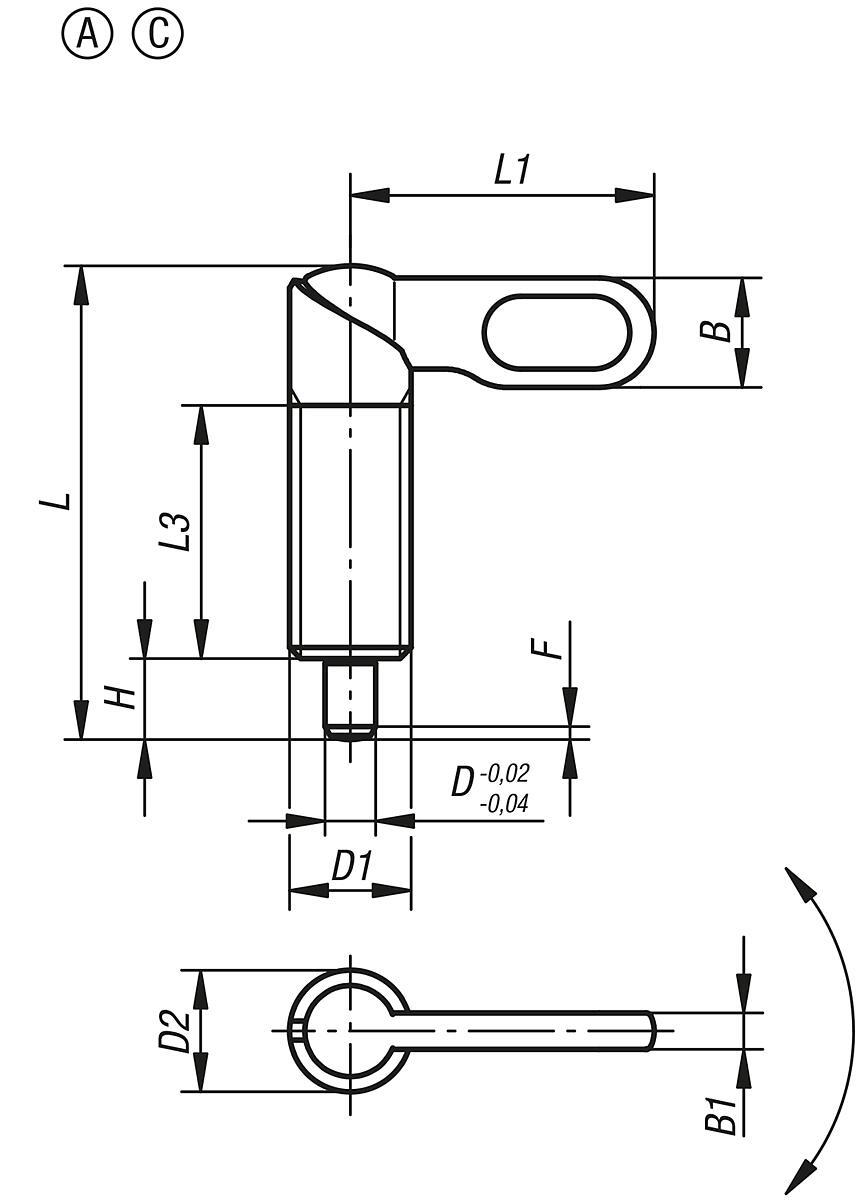

NLM 03099_AC Sperrriegel Form A und C
Beschreibung
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Eigenschaften
| B: | 9 |
|---|---|
| B1: | 3 |
| D: | 6 |
| D1: | M10 |
| D2: | 10 |
| Federkraft Anfang F1 ca. N: | 8 |
| Federkraft Ende F2 ca. N: | 14 |
| Form: | C |
| F x 30°: | 1,8 |
| H: | 6 |
| L: | 38 |
| L2: | 25 |
| L3: | 20 |
