Produktnummer:
10106809
Herstellernummer:
03099-0612201
Hersteller:
Norelem

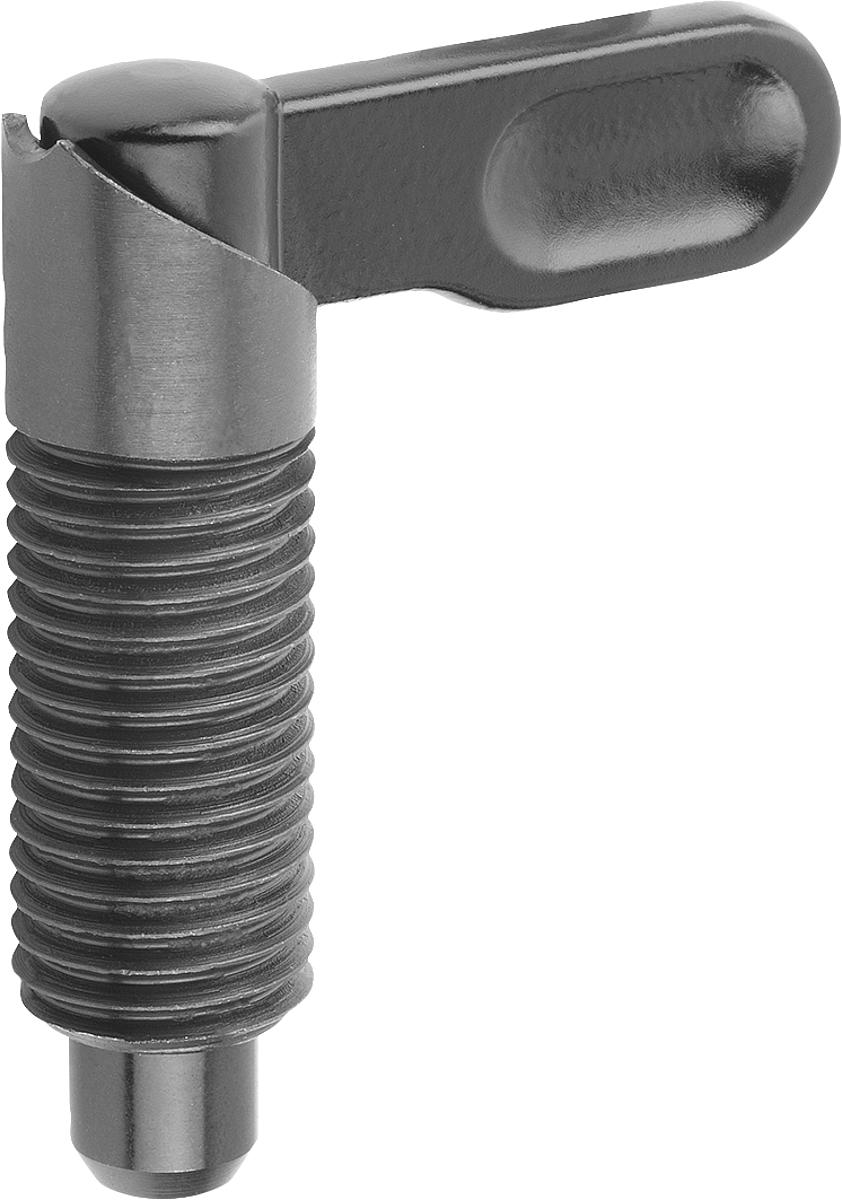

Norelem 03099-0612201 SPERRRIEGEL FORM C, D=12, D1=M20X1,5
D:
12
D1:
M20x1,5
Form:
C
Produktnummer:
10106809
NLM 03099_AC Sperrriegel Form A und C
Beschreibung
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.

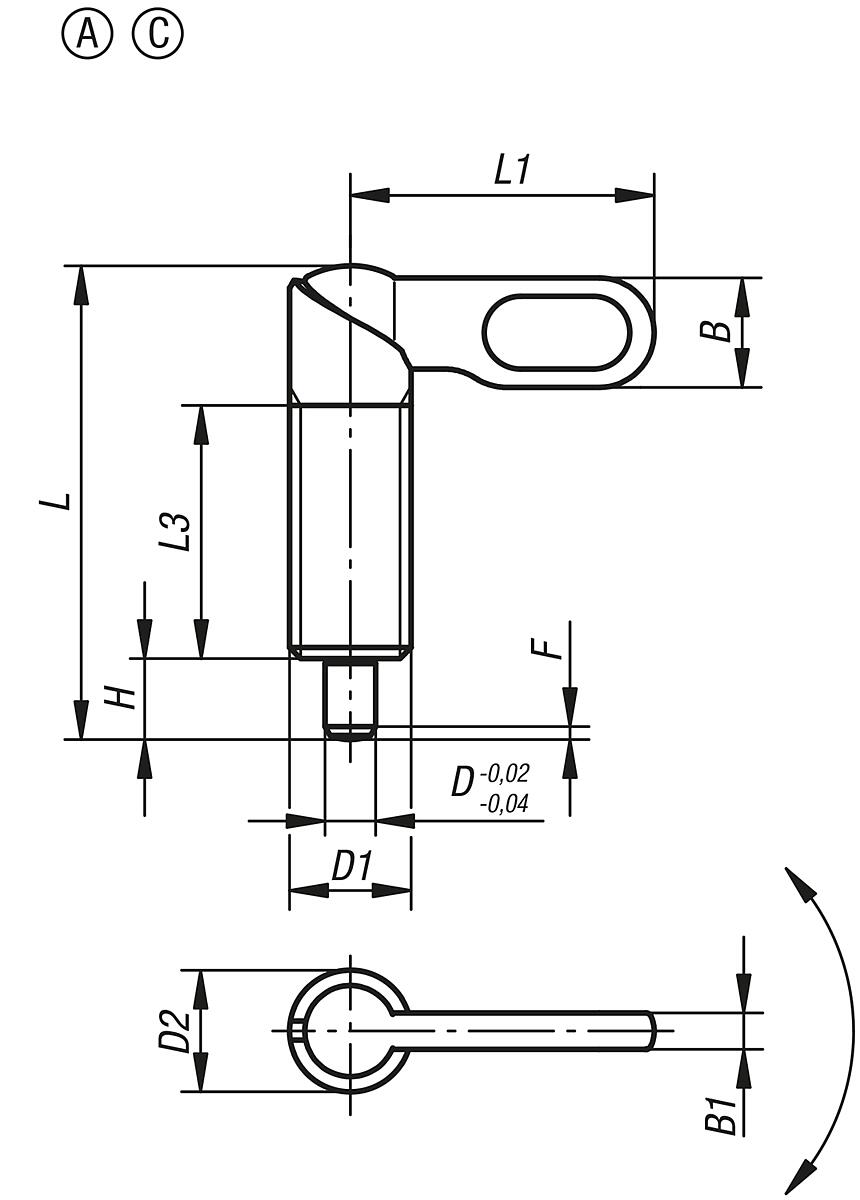

Eigenschaften
| B: | 18 |
|---|---|
| B1: | 6 |
| D: | 12 |
| D1: | M20x1,5 |
| D2: | 20 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 60 |
| Form: | C |
| F x 30°: | 3 |
| H: | 12 |
| L: | 70 |
| L2: | 50 |
| L3: | 35 |
