Produktnummer:
10120285
Herstellernummer:
04081-06
Hersteller:
Norelem

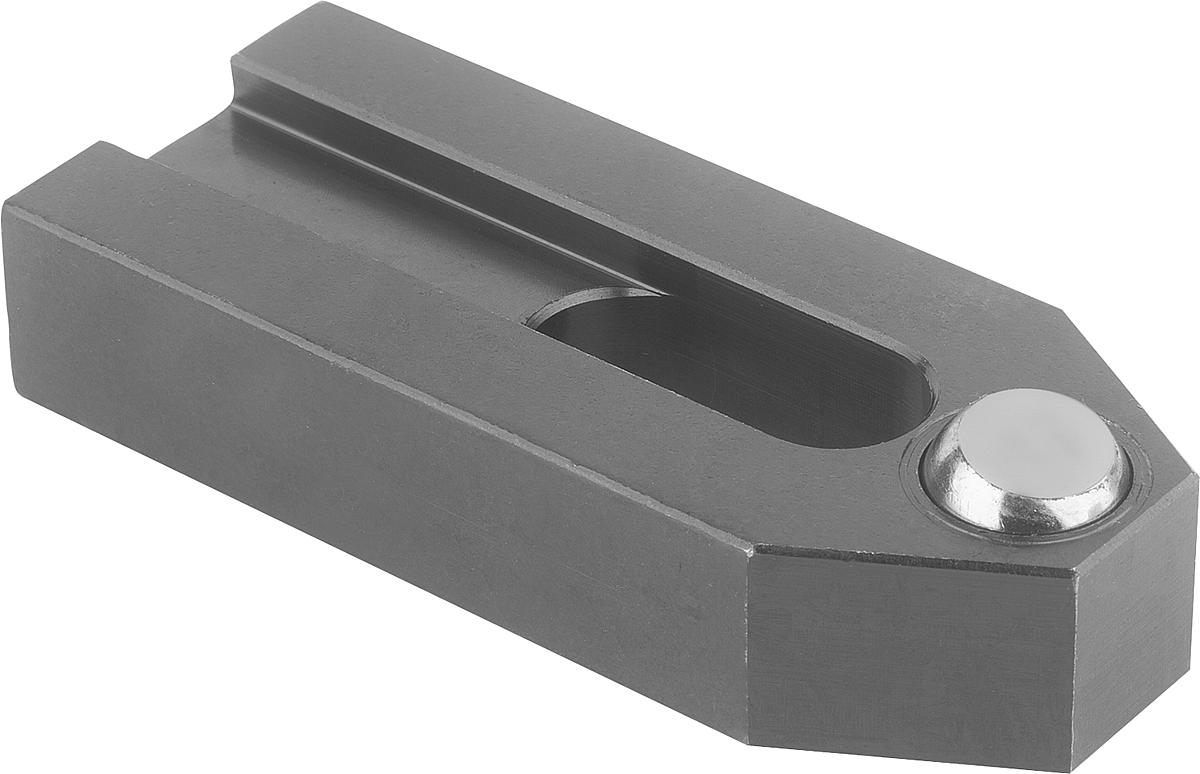

Norelem 04081-06 SPANNEISEN MIT ABGEFLACHTER KUGEL, FÜR SCHRAUBE M6, L=50
A:
10
B1:
7
B2:
20
B3:
8
D:
5,5
E1:
10
E2:
20
F kN:
4,82
Gewicht ca. kg:
0,060
H:
1,6
K:
2,5
Kugel Ø:
8,5
L:
50
L1:
5
für Schraube:
M6
Produktnummer:
10120285
NLM 04081 Spanneisen mit abgeflachter Kugel
Beschreibung
Werkstoff:
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Bestellbeispiel:
nlm 04081-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Bestellbeispiel:
nlm 04081-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.
Eigenschaften
| A: | 10 |
|---|---|
| B1: | 7 |
| B2: | 20 |
| B3: | 8 |
| D: | 5,5 |
| E1: | 10 |
| E2: | 20 |
| F kN: | 4,82 |
| Gewicht ca. kg: | 0,060 |
| H: | 1,6 |
| K: | 2,5 |
| Kugel Ø: | 8,5 |
| L: | 50 |
| L1: | 5 |
| für Schraube: | M6 |
Dokumente
1

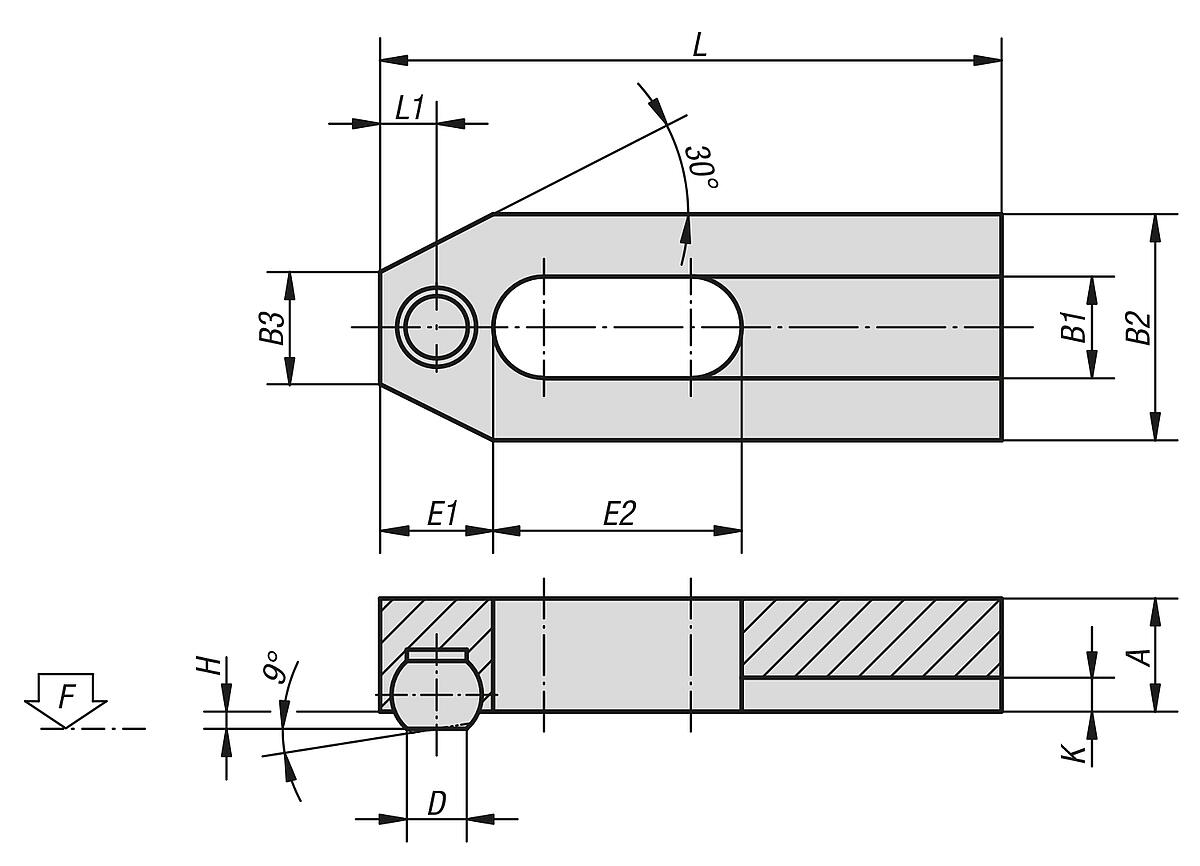

| Variante | A | B1 | B2 | B3 | D | E1 | E2 | F kN | Gewicht ca. kg | H | K | Kugel Ø | L | L1 | für Schraube | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120285 (04081-06) |
10 | 7 | 20 | 8 | 5,5 | 10 | 20 | 4,82 | 0,060 | 1,6 | 2,5 | 8,5 | 50 | 5 | M6 | ab 22,61 € |
|
10120286 (04081-08) |
12 | 9 | 25 | 10 | 7,2 | 13 | 22 | 8,77 | 0,110 | 2 | 3 | 10 | 60 | 6,5 | M8 | ab 25,79 € |
|
10120287 (04081-10) |
15 | 11 | 30 | 12 | 8,6 | 15 | 30 | 13,9 | 0,220 | 2,7 | 3,5 | 12 | 80 | 7,5 | M10 | ab 34,08 € |
|
10120288 (04081-12) |
20 | 13 | 40 | 14 | 10,5 | 21 | 50 | 20,2 | 0,600 | 3,5 | 4 | 16 | 125 | 10,5 | M12 | ab 38,55 € |
