Produktnummer:
10120287
Herstellernummer:
04081-10
Hersteller:
Norelem

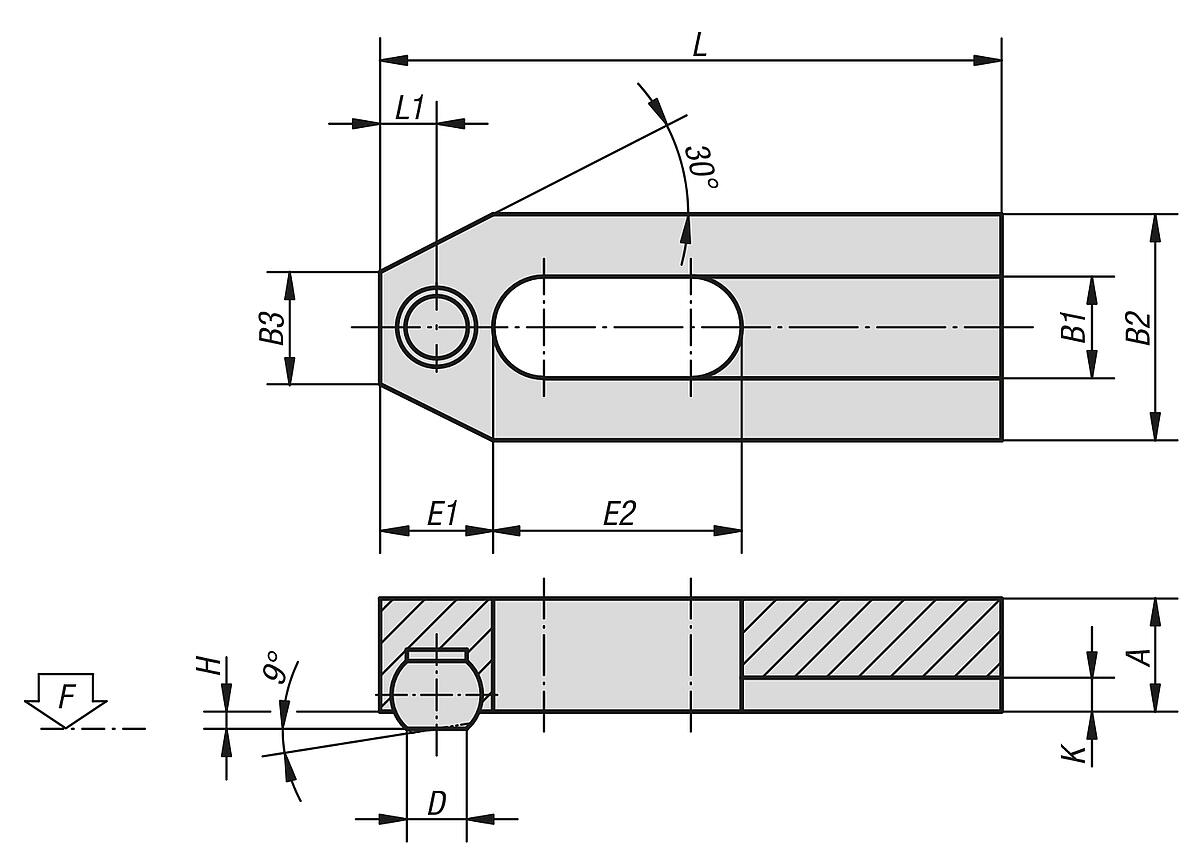

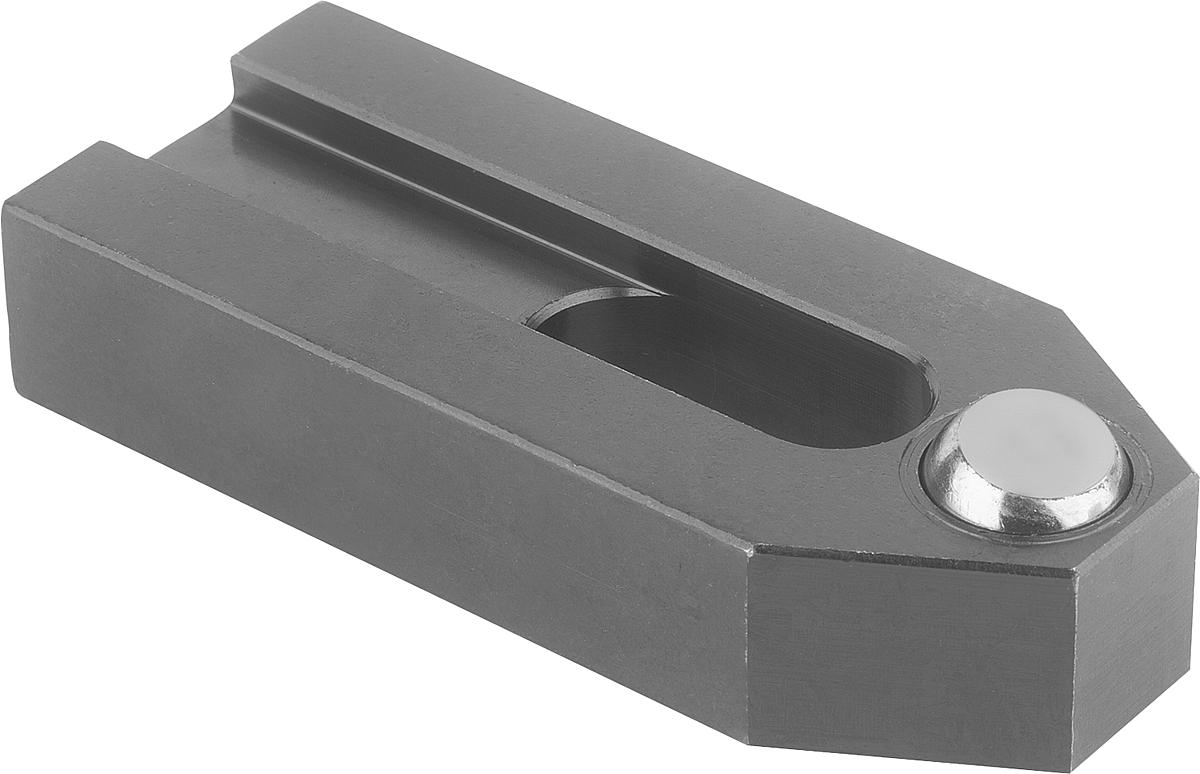

Norelem 04081-10 SPANNEISEN MIT ABGEFLACHTER KUGEL, FÜR SCHRAUBE M10, L=80
A:
15
B1:
11
B2:
30
B3:
12
D:
8,6
E1:
15
E2:
30
F kN:
13,9
Gewicht ca. kg:
0,220
H:
2,7
K:
3,5
Kugel Ø:
12
L:
80
L1:
7,5
für Schraube:
M10
Produktnummer:
10120287
NLM 04081 Spanneisen mit abgeflachter Kugel
Beschreibung
Werkstoff:
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Bestellbeispiel:
nlm 04081-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Bestellbeispiel:
nlm 04081-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.
Eigenschaften
| A: | 15 |
|---|---|
| B1: | 11 |
| B2: | 30 |
| B3: | 12 |
| D: | 8,6 |
| E1: | 15 |
| E2: | 30 |
| F kN: | 13,9 |
| Gewicht ca. kg: | 0,220 |
| H: | 2,7 |
| K: | 3,5 |
| Kugel Ø: | 12 |
| L: | 80 |
| L1: | 7,5 |
| für Schraube: | M10 |
Dokumente
1
| Variante | E1 | L | A | Gewicht ca. kg | L1 | Kugel Ø | K | D | für Schraube | F kN | B2 | B1 | H | B3 | E2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120285 (04081-06) |
10 | 50 | 10 | 0,060 | 5 | 8,5 | 2,5 | 5,5 | M6 | 4,82 | 20 | 7 | 1,6 | 8 | 20 | ab 22,61 € |
|
10120286 (04081-08) |
13 | 60 | 12 | 0,110 | 6,5 | 10 | 3 | 7,2 | M8 | 8,77 | 25 | 9 | 2 | 10 | 22 | ab 25,79 € |
|
10120287 (04081-10) |
15 | 80 | 15 | 0,220 | 7,5 | 12 | 3,5 | 8,6 | M10 | 13,9 | 30 | 11 | 2,7 | 12 | 30 | ab 34,08 € |
|
10120288 (04081-12) |
21 | 125 | 20 | 0,600 | 10,5 | 16 | 4 | 10,5 | M12 | 20,2 | 40 | 13 | 3,5 | 14 | 50 | ab 38,55 € |
