Produktnummer:
10120286
Herstellernummer:
04081-08
Hersteller:
Norelem

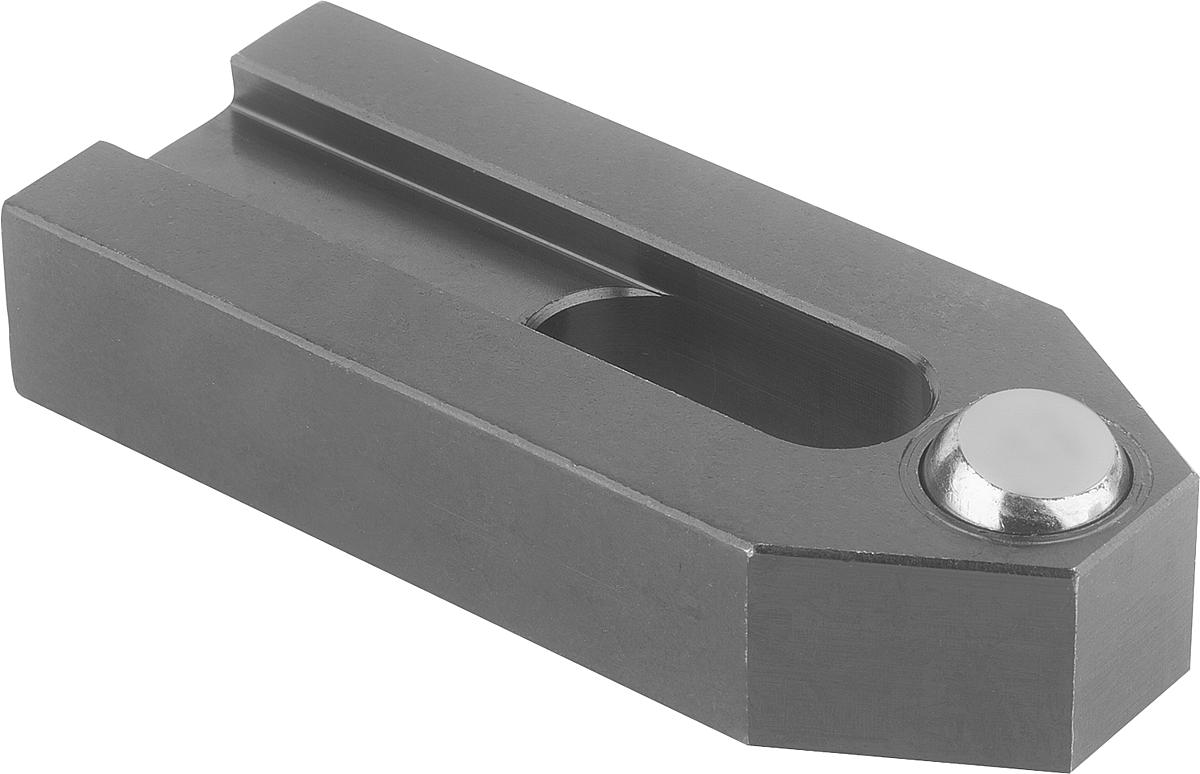

Norelem 04081-08 SPANNEISEN MIT ABGEFLACHTER KUGEL, FÜR SCHRAUBE M8, L=60
A:
12
B1:
9
B2:
25
B3:
10
D:
7,2
E1:
13
E2:
22
F kN:
8,77
Gewicht ca. kg:
0,110
H:
2
K:
3
Kugel Ø:
10
L:
60
L1:
6,5
für Schraube:
M8
Produktnummer:
10120286

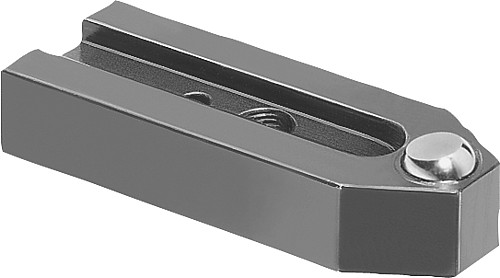

NLM 04081 Spanneisen mit abgeflachter Kugel
Beschreibung
Werkstoff:
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Bestellbeispiel:
nlm 04081-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Bestellbeispiel:
nlm 04081-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.

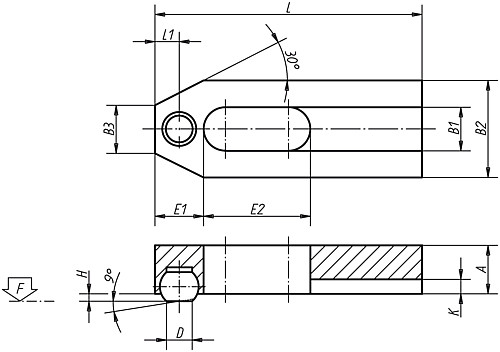

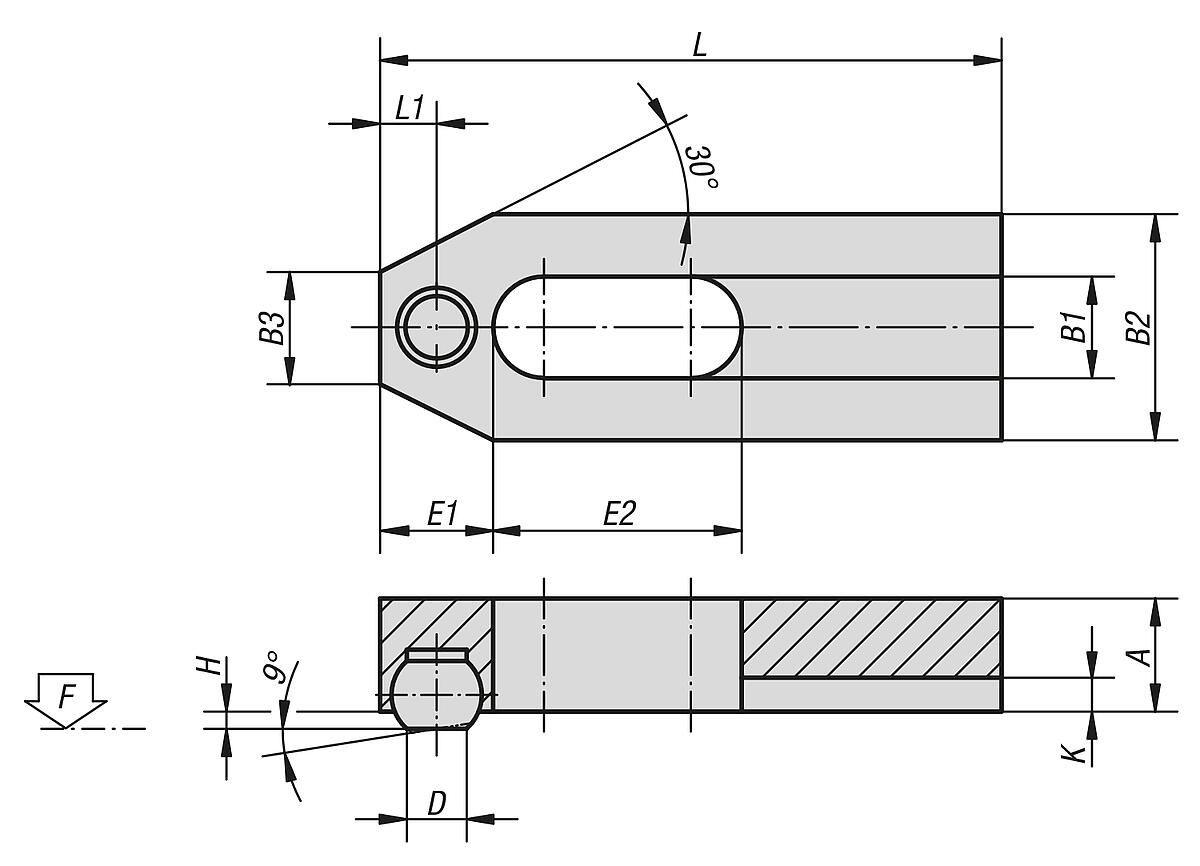

Eigenschaften
| A: | 12 |
|---|---|
| B1: | 9 |
| B2: | 25 |
| B3: | 10 |
| D: | 7,2 |
| E1: | 13 |
| E2: | 22 |
| F kN: | 8,77 |
| Gewicht ca. kg: | 0,110 |
| H: | 2 |
| K: | 3 |
| Kugel Ø: | 10 |
| L: | 60 |
| L1: | 6,5 |
| für Schraube: | M8 |
Dokumente
1
| Variante | A | B1 | B2 | B3 | D | E1 | E2 | F kN | Gewicht ca. kg | H | K | Kugel Ø | L | L1 | für Schraube | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120285 (04081-06) |
10 | 7 | 20 | 8 | 5,5 | 10 | 20 | 4,82 | 0,060 | 1,6 | 2,5 | 8,5 | 50 | 5 | M6 | ab 22,61 € |
|
10120286 (04081-08) |
12 | 9 | 25 | 10 | 7,2 | 13 | 22 | 8,77 | 0,110 | 2 | 3 | 10 | 60 | 6,5 | M8 | ab 25,79 € |
|
10120287 (04081-10) |
15 | 11 | 30 | 12 | 8,6 | 15 | 30 | 13,9 | 0,220 | 2,7 | 3,5 | 12 | 80 | 7,5 | M10 | ab 34,08 € |
|
10120288 (04081-12) |
20 | 13 | 40 | 14 | 10,5 | 21 | 50 | 20,2 | 0,600 | 3,5 | 4 | 16 | 125 | 10,5 | M12 | ab 38,55 € |
