Produktnummer:
10122130
Herstellernummer:
05160-06
Hersteller:
Norelem

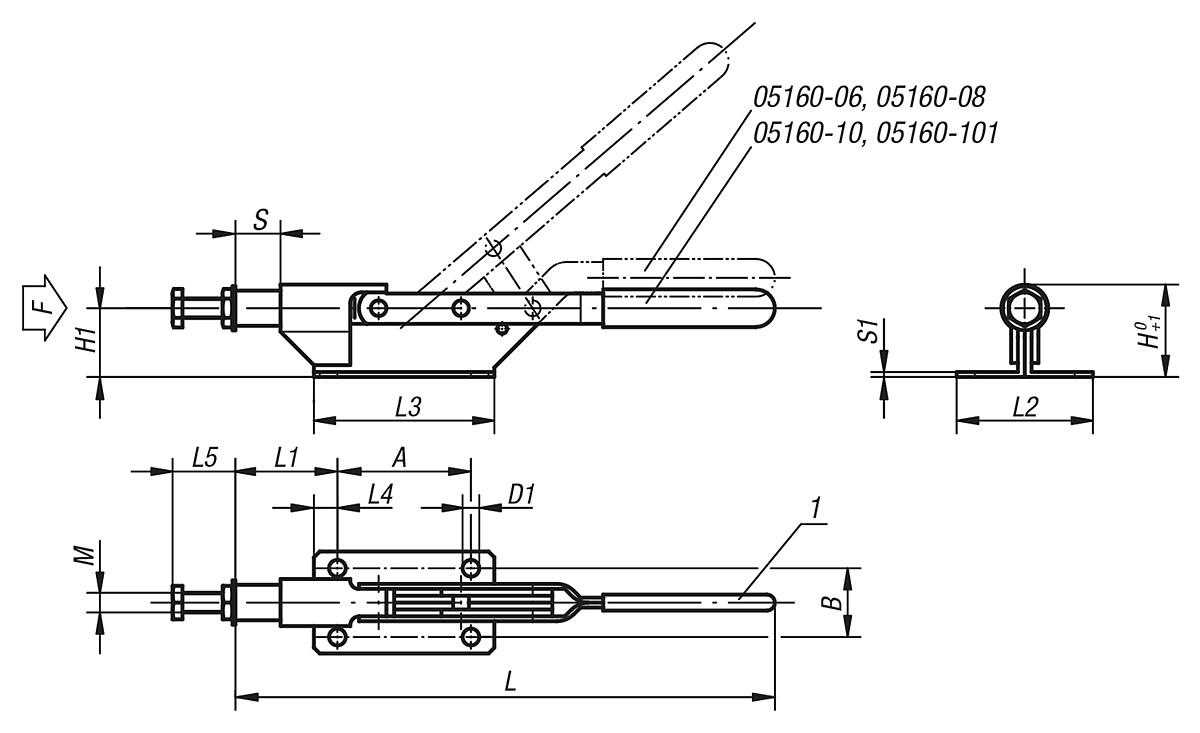

Norelem 05160-06 SCHNELLSPANNER HORIZONTAL, MIT SCHUBSTANGE, D=M6, H1=24
A:
55
B:
28
D:
M6
D1:
6
F kN:
1
Gewicht ca. kg:
0,300
H:
33
H1:
25
L:
178
L1:
40
L2:
40
L3:
75
L4:
10
L5 max.:
23
L5 min.:
13
S1:
2
Taststange:
15
Produktnummer:
10122130
NLM 05160 Schnellspanner horizontal mit Schubstange
Beschreibung
Werkstoff:
Stahlblech DD11 1.0332.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05160-10
Hinweis:
Die Ausführungen 05160-06 und 05160-08 haben einen gekröpften Spannhebel.
Zubehör siehe 05200 – 05280.
Stahlblech DD11 1.0332.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05160-10
Hinweis:
Die Ausführungen 05160-06 und 05160-08 haben einen gekröpften Spannhebel.
Zubehör siehe 05200 – 05280.
Eigenschaften
| A: | 55 |
|---|---|
| B: | 28 |
| D: | M6 |
| D1: | 6 |
| F kN: | 1 |
| Gewicht ca. kg: | 0,300 |
| H: | 33 |
| H1: | 25 |
| L: | 178 |
| L1: | 40 |
| L2: | 40 |
| L3: | 75 |
| L4: | 10 |
| L5 max.: | 23 |
| L5 min.: | 13 |
| S1: | 2 |
| Taststange: | 15 |
Dokumente
1
| Variante | A | B | D | D1 | F kN | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | L4 | L5 max. | L5 min. | S1 | Taststange | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122130 (05160-06) |
55 | 28 | M6 | 6 | 1 | 0,300 | 33 | 25 | 178 | 40 | 40 | 75 | 10 | 23 | 13 | 2 | 15 | ab 17,64 € |
|
10122131 (05160-08) |
60 | 30 | M8 | 6,5 | 2 | 0,490 | 42 | 31,5 | 255 | 49 | 45 | 85 | 12,5 | 26 | 14 | 2,5 | 22 | ab 22,80 € |
|
10122132 (05160-10) |
68 | 35 | M10 | 8,5 | 3 | 0,600 | 47 | 35,5 | 275 | 52 | 52 | 92 | 12 | 35 | 25 | 2,5 | 22 | ab 24,20 € |
|
10122133 (05160-101) |
75 | 40 | M10 | 9 | 4 | 0,900 | 59 | 46 | 300 | 62 | 58 | 100 | 12,5 | 36 | 25 | 3 | 26 | ab 31,06 € |
