Produktnummer:
10122131
Herstellernummer:
05160-08
Hersteller:
Norelem

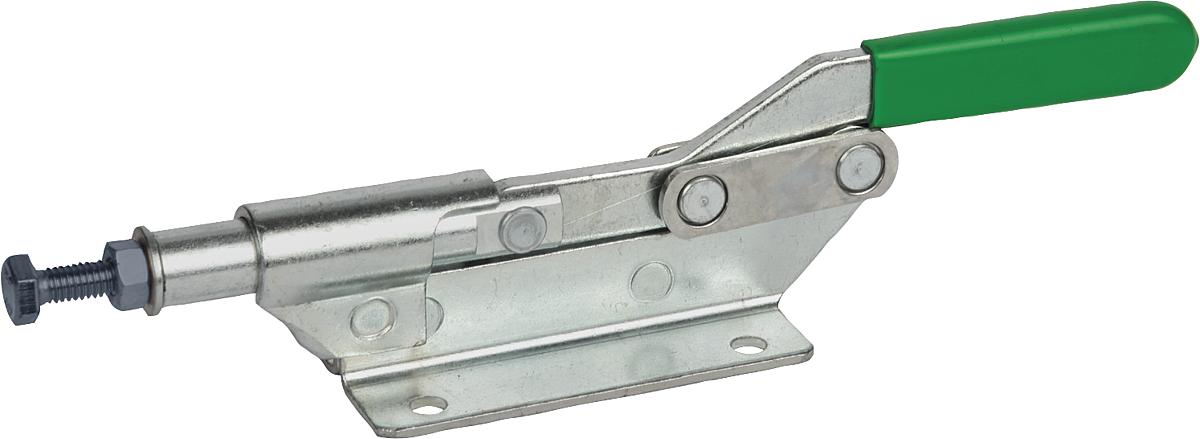

Norelem 05160-08 SCHNELLSPANNER HORIZONTAL, MIT SCHUBSTANGE, D=M8, H1=30
A:
60
B:
30
D:
M8
D1:
6,5
F kN:
2
Gewicht ca. kg:
0,490
H:
42
H1:
31,5
L:
255
L1:
49
L2:
45
L3:
85
L4:
12,5
L5 max.:
26
L5 min.:
14
S1:
2,5
Taststange:
22
Produktnummer:
10122131
NLM 05160 Schnellspanner horizontal mit Schubstange
Beschreibung
Werkstoff:
Stahlblech DD11 1.0332.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05160-10
Hinweis:

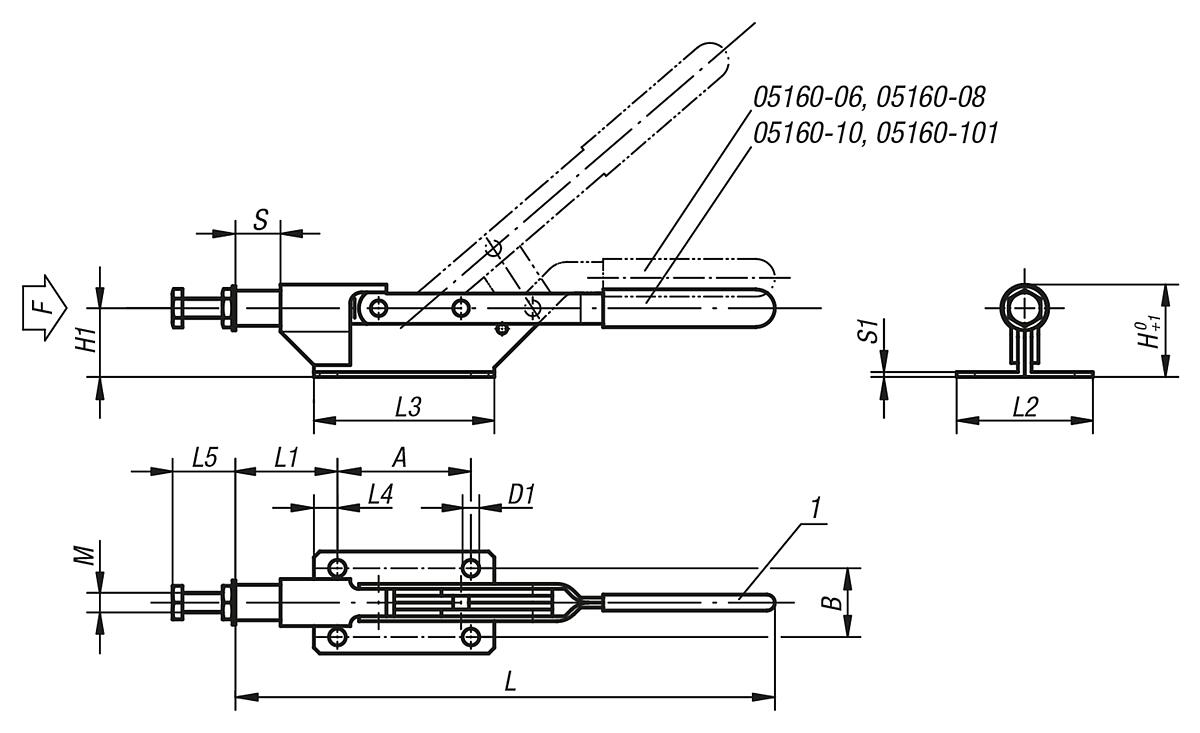

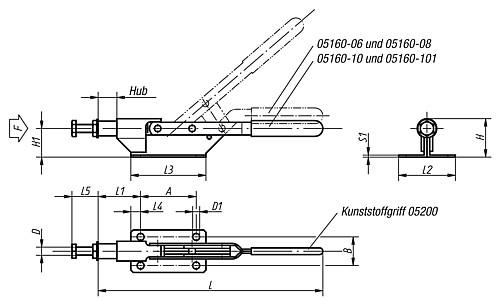

Die Ausführungen 05160-06 und 05160-08 haben einen gekröpften Spannhebel.
Zubehör siehe 05200 – 05280.
Stahlblech DD11 1.0332.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05160-10
Hinweis:
Die Ausführungen 05160-06 und 05160-08 haben einen gekröpften Spannhebel.
Zubehör siehe 05200 – 05280.
Eigenschaften
| A: | 60 |
|---|---|
| B: | 30 |
| D: | M8 |
| D1: | 6,5 |
| F kN: | 2 |
| Gewicht ca. kg: | 0,490 |
| H: | 42 |
| H1: | 31,5 |
| L: | 255 |
| L1: | 49 |
| L2: | 45 |
| L3: | 85 |
| L4: | 12,5 |
| L5 max.: | 26 |
| L5 min.: | 14 |
| S1: | 2,5 |
| Taststange: | 22 |
Dokumente
1
| Variante | A | B | D | D1 | F kN | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | L4 | L5 max. | L5 min. | S1 | Taststange | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122130 (05160-06) |
55 | 28 | M6 | 6 | 1 | 0,300 | 33 | 25 | 178 | 40 | 40 | 75 | 10 | 23 | 13 | 2 | 15 | ab 17,64 € |
|
10122131 (05160-08) |
60 | 30 | M8 | 6,5 | 2 | 0,490 | 42 | 31,5 | 255 | 49 | 45 | 85 | 12,5 | 26 | 14 | 2,5 | 22 | ab 22,80 € |
|
10122132 (05160-10) |
68 | 35 | M10 | 8,5 | 3 | 0,600 | 47 | 35,5 | 275 | 52 | 52 | 92 | 12 | 35 | 25 | 2,5 | 22 | ab 24,20 € |
|
10122133 (05160-101) |
75 | 40 | M10 | 9 | 4 | 0,900 | 59 | 46 | 300 | 62 | 58 | 100 | 12,5 | 36 | 25 | 3 | 26 | ab 31,06 € |
