Produktnummer:
10122133
Herstellernummer:
05160-101
Hersteller:
Norelem

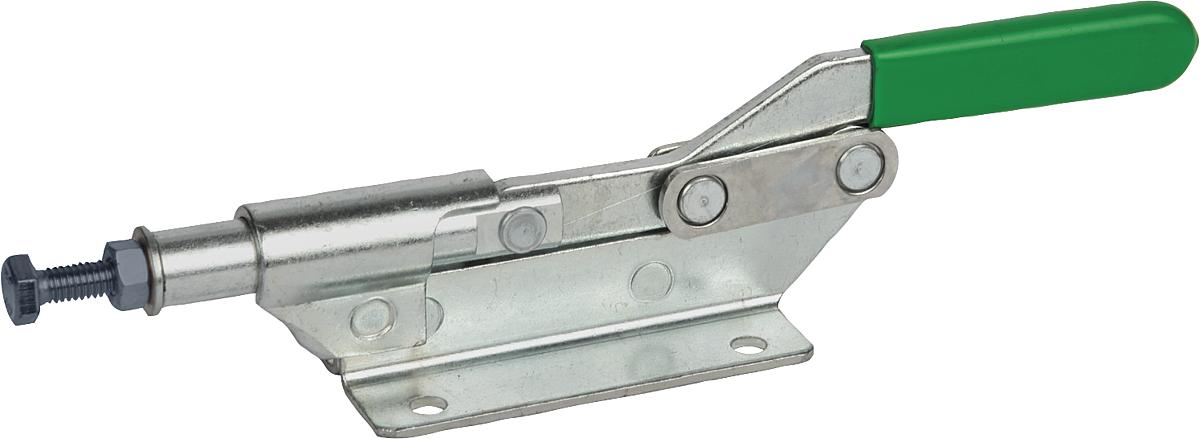

Norelem 05160-101 SCHNELLSPANNER HORIZONTAL, MIT SCHUBSTANGE, D=M10, H1=45
A:
75
B:
40
D:
M10
D1:
9
F kN:
4
Gewicht ca. kg:
0,900
H:
59
H1:
46
L:
300
L1:
62
L2:
58
L3:
100
L4:
12,5
L5 max.:
36
L5 min.:
25
S1:
3
Taststange:
26
Produktnummer:
10122133

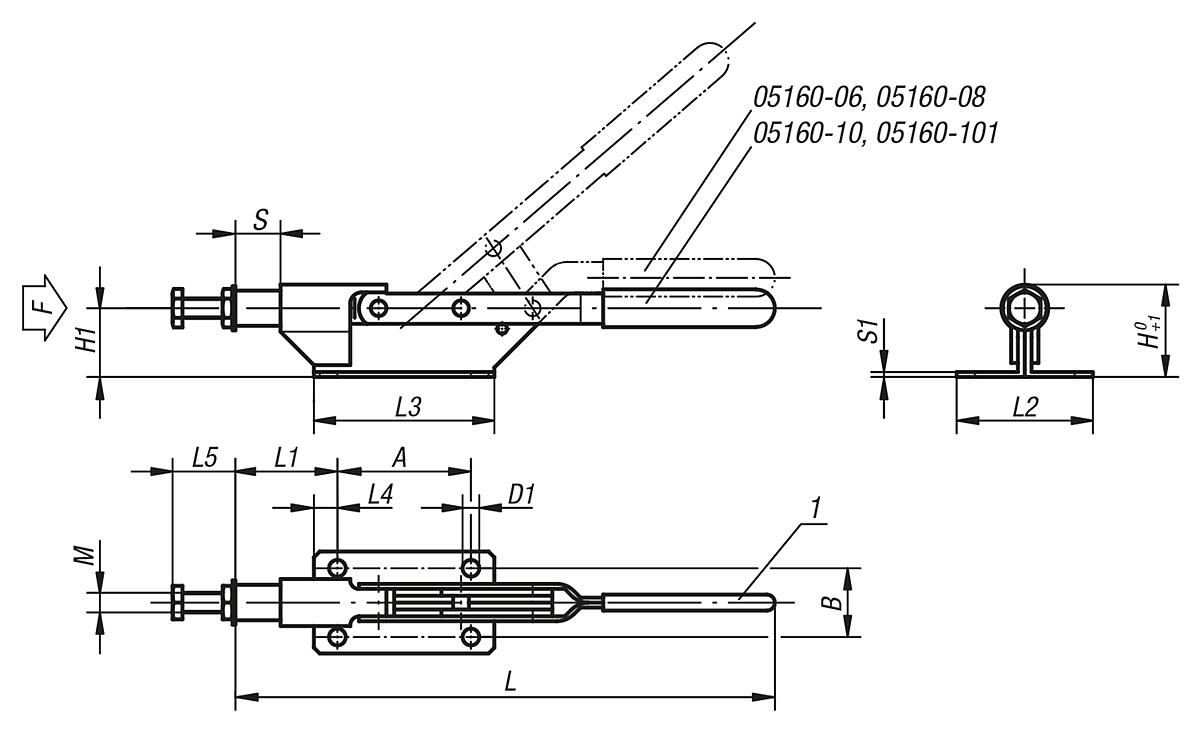

NLM 05160 Schnellspanner horizontal mit Schubstange
Beschreibung
Werkstoff:
Stahlblech DD11 1.0332.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05160-10
Hinweis:
Die Ausführungen 05160-06 und 05160-08 haben einen gekröpften Spannhebel.
Zubehör siehe 05200 – 05280.
Stahlblech DD11 1.0332.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05160-10
Hinweis:
Die Ausführungen 05160-06 und 05160-08 haben einen gekröpften Spannhebel.
Zubehör siehe 05200 – 05280.
Eigenschaften
| A: | 75 |
|---|---|
| B: | 40 |
| D: | M10 |
| D1: | 9 |
| F kN: | 4 |
| Gewicht ca. kg: | 0,900 |
| H: | 59 |
| H1: | 46 |
| L: | 300 |
| L1: | 62 |
| L2: | 58 |
| L3: | 100 |
| L4: | 12,5 |
| L5 max.: | 36 |
| L5 min.: | 25 |
| S1: | 3 |
| Taststange: | 26 |
Dokumente
1
| Variante | L1 | H | B | Gewicht ca. kg | D | A | L4 | L2 | D1 | H1 | L | S1 | L3 | F kN | L5 min. | L5 max. | Taststange | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122130 (05160-06) |
40 | 33 | 28 | 0,300 | M6 | 55 | 10 | 40 | 6 | 25 | 178 | 2 | 75 | 1 | 13 | 23 | 15 | ab 17,64 € |
|
10122131 (05160-08) |
49 | 42 | 30 | 0,490 | M8 | 60 | 12,5 | 45 | 6,5 | 31,5 | 255 | 2,5 | 85 | 2 | 14 | 26 | 22 | ab 22,80 € |
|
10122132 (05160-10) |
52 | 47 | 35 | 0,600 | M10 | 68 | 12 | 52 | 8,5 | 35,5 | 275 | 2,5 | 92 | 3 | 25 | 35 | 22 | ab 24,20 € |
|
10122133 (05160-101) |
62 | 59 | 40 | 0,900 | M10 | 75 | 12,5 | 58 | 9 | 46 | 300 | 3 | 100 | 4 | 25 | 36 | 26 | ab 31,06 € |
