Produktnummer:
10211304
Herstellernummer:
22350.0900
Hersteller:
Halder

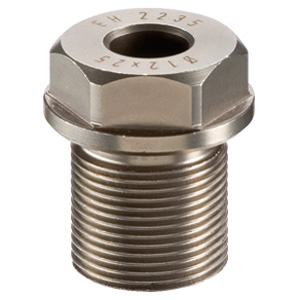

Halder 22350.0900 Aufnahmebuchse für Kugel tragbolzen Ø 8 x 10 / M 16 x 1.5,
d1 H11:
8
d2:
M16 x 1,5
für Nennlänge l:
10
| Anzahl | Preis* |
|---|---|
| Bis 14 |
29,60 €
|
| Bis 19 |
26,64 €
|
| Bis 25 |
23,68 €
|
| Ab 26 |
20,72 €
|
Produktnummer:
10211304
EH 22350 Aufnahmebuchsen für Kugeltragbolzen
Beschreibung
Werkstoff: rostfreier Stahl 1.4542, ausscheidungsgehärtet Hinweis: Die Aufnahmebuchsen sind eine sichere und schnelle Aufnahmemöglichkeit für Kugel tragbolzen EH 22350. Eigenschaften: -einfacher und prozesssicherer Einbau -einbaubar in unterschiedliche Trägermaterialien -bei dünnwandigen Teilen und z.B. bei Sacklöchern verwendbar -korrosionsbeständig -verschleißarm.
Eigenschaften
| Anzugsmoment max. Nm: | 90 |
|---|---|

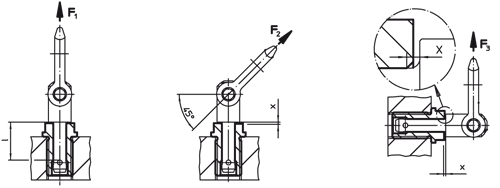

| F1 kN: | 1,5 |
| F2 kN: | 1,2 |
| F3 kN: | 0,5 |
| Gewicht (g): | 32 |
| SW: | 19 |

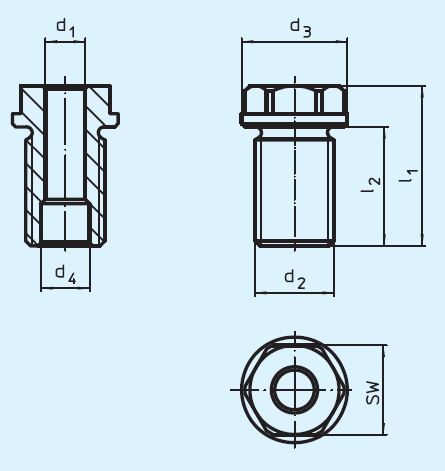

| d1 H11: | 8 |
| d2: | M16 x 1,5 |
| d3 -0,2: | 24 |
| d4 +0,3: | 9,8 |
| für Kugeltragbolzen: | 22350.0601 / .0701 |
| für Nennlänge l: | 10 |
| l1: | 27,5 |
| l2 (mm): | 20 |
| x: | 1,5 |
Dokumente
1
| Variante | d2 | d1 H11 | für Nennlänge l | Preis |
|---|---|---|---|---|
|
10211304 (22350.0900) |
M16 x 1,5 | 8 | 10 | ab 29,60 € |
|
10211305 (22350.0902) |
M16 x 1,5 | 8 | 15 | ab 30,55 € |
|
10211306 (22350.0904) |
M16 | 8 | 25 | ab 31,95 € |
|
10211307 (22350.0906) |
M16 | 8 | 35 | ab 34,10 € |
|
10211308 (22350.0910) |
M20 x 1,5 | 10 | 15 | ab 34,15 € |
|
10211309 (22350.0912) |
M20 x 1,5 | 10 | 25 | ab 34,75 € |
|
10211310 (22350.0914) |
M20 | 10 | 35 | ab 37,00 € |
|
10211312 (22350.0920) |
M24 x 1,5 | 12 | 15 | ab 37,55 € |
|
10211313 (22350.0922) |
M24 x 1,5 | 12 | 25 | ab 38,25 € |
|
10211311 (22350.0916) |
M20 | 10 | 50 | ab 40,40 € |
|
10211314 (22350.0924) |
M24 | 12 | 35 | ab 41,10 € |
|
10211316 (22350.0930) |
M30 x 2 | 16 | 25 | ab 43,25 € |
|
10211315 (22350.0926) |
M24 | 12 | 50 | ab 45,90 € |
|
10211317 (22350.0934) |
M30 | 16 | 50 | ab 50,10 € |
|
10211318 (22350.0936) |
M30 | 16 | 75 | ab 60,55 € |
