Produktnummer:
10211309
Herstellernummer:
22350.0912
Hersteller:
Halder

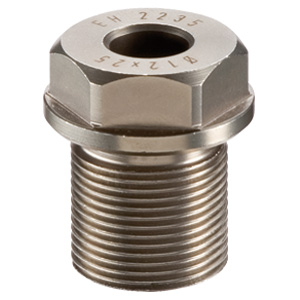

Halder 22350.0912 Aufnahmebuchse für Kugel tragbolzen Ø 10 x 25 / M 20 x 1.5,
d1 H11:
10
d2:
M20 x 1,5
für Nennlänge l:
25
| Anzahl | Preis* |
|---|---|
| Bis 12 |
34,75 €
|
| Bis 16 |
31,28 €
|
| Bis 21 |
27,80 €
|
| Ab 22 |
24,33 €
|
Produktnummer:
10211309
EH 22350 Aufnahmebuchsen für Kugeltragbolzen
Beschreibung
Werkstoff: rostfreier Stahl 1.4542, ausscheidungsgehärtet Hinweis: Die Aufnahmebuchsen sind eine sichere und schnelle Aufnahmemöglichkeit für Kugel tragbolzen EH 22350. Eigenschaften: -einfacher und prozesssicherer Einbau -einbaubar in unterschiedliche Trägermaterialien -bei dünnwandigen Teilen und z.B. bei Sacklöchern verwendbar -korrosionsbeständig -verschleißarm.
Eigenschaften

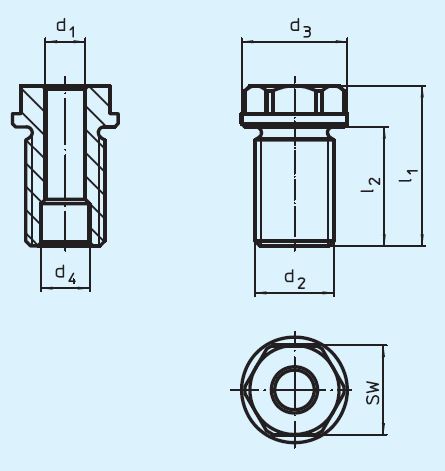

| Anzugsmoment max. Nm: | 145 |
|---|---|

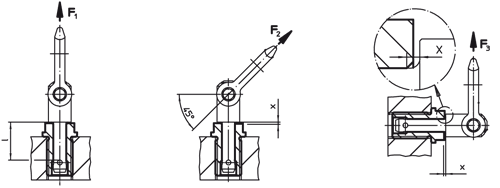

| F1 kN: | 2,7 |
| F2 kN: | 2,4 |
| F3 kN: | 2,1 |
| Gewicht (g): | 73 |
| SW: | 24 |
| d1 H11: | 10 |
| d2: | M20 x 1,5 |
| d3 -0,2: | 28 |
| d4 +0,3: | 12,2 |
| für Kugeltragbolzen: | 22350.0623 / .0723 |
| für Nennlänge l: | 25 |
| l1: | 35,5 |
| l2 (mm): | 24 |
| x: | 1,5 |
Dokumente
1
| Variante | d2 | d1 H11 | für Nennlänge l | Preis |
|---|---|---|---|---|
|
10211304 (22350.0900) |
M16 x 1,5 | 8 | 10 | ab 29,60 € |
|
10211305 (22350.0902) |
M16 x 1,5 | 8 | 15 | ab 30,55 € |
|
10211306 (22350.0904) |
M16 | 8 | 25 | ab 31,95 € |
|
10211307 (22350.0906) |
M16 | 8 | 35 | ab 34,10 € |
|
10211308 (22350.0910) |
M20 x 1,5 | 10 | 15 | ab 34,15 € |
|
10211309 (22350.0912) |
M20 x 1,5 | 10 | 25 | ab 34,75 € |
|
10211310 (22350.0914) |
M20 | 10 | 35 | ab 37,00 € |
|
10211312 (22350.0920) |
M24 x 1,5 | 12 | 15 | ab 37,55 € |
|
10211313 (22350.0922) |
M24 x 1,5 | 12 | 25 | ab 38,25 € |
|
10211311 (22350.0916) |
M20 | 10 | 50 | ab 40,40 € |
|
10211314 (22350.0924) |
M24 | 12 | 35 | ab 41,10 € |
|
10211316 (22350.0930) |
M30 x 2 | 16 | 25 | ab 43,25 € |
|
10211315 (22350.0926) |
M24 | 12 | 50 | ab 45,90 € |
|
10211317 (22350.0934) |
M30 | 16 | 50 | ab 50,10 € |
|
10211318 (22350.0936) |
M30 | 16 | 75 | ab 60,55 € |
