Produktnummer:
10211316
Herstellernummer:
22350.0930
Hersteller:
Halder

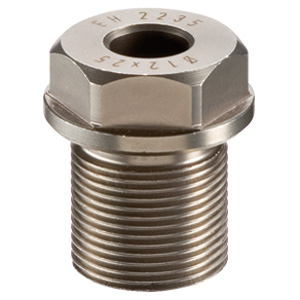

Halder 22350.0930 Aufnahmebuchse für Kugel tragbolzen Ø 16 x 25 / M 30 x 2
d1 H11:
16
d2:
M30 x 2
für Nennlänge l:
25
| Anzahl | Preis* |
|---|---|
| Bis 9 |
44,50 €
|
| Bis 13 |
40,05 €
|
| Bis 16 |
35,60 €
|
| Ab 17 |
31,15 €
|
Produktnummer:
10211316
EH 22350 Aufnahmebuchsen für Kugeltragbolzen
Beschreibung
Werkstoff: rostfreier Stahl 1.4542, ausscheidungsgehärtet Hinweis: Die Aufnahmebuchsen sind eine sichere und schnelle Aufnahmemöglichkeit für Kugel tragbolzen EH 22350. Eigenschaften: -einfacher und prozesssicherer Einbau -einbaubar in unterschiedliche Trägermaterialien -bei dünnwandigen Teilen und z.B. bei Sacklöchern verwendbar -korrosionsbeständig -verschleißarm.
Eigenschaften

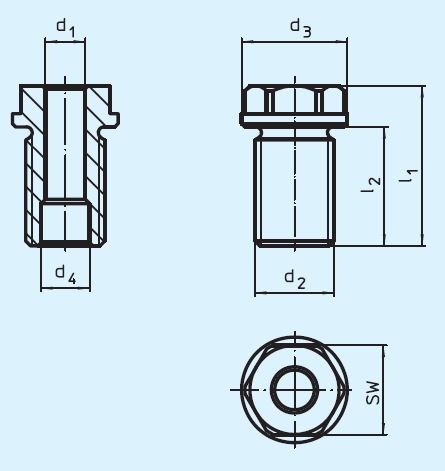

| Anzugsmoment max. Nm: | 440 |
|---|---|

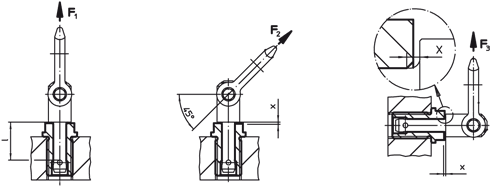

| F1 kN: | 4,8 |
| F2 kN: | 4,5 |
| F3 kN: | 4,1 |
| Gewicht (g): | 163 |
| SW: | 30 |
| d1 H11: | 16 |
| d2: | M30 x 2 |
| d3 -0,2: | 39 |
| d4 +0,3: | 19,2 |
| für Kugeltragbolzen: | 22350.0641 / .0741 |
| für Nennlänge l: | 25 |
| l1: | 44 |
| l2 (mm): | 29 |
| x: | 1,5 |
Dokumente
1
| Variante | d1 H11 | d2 | für Nennlänge l | Preis |
|---|---|---|---|---|
|
10211304 (22350.0900) |
8 | M16 x 1,5 | 10 | ab 30,45 € |
|
10211305 (22350.0902) |
8 | M16 x 1,5 | 15 | ab 31,45 € |
|
10211306 (22350.0904) |
8 | M16 | 25 | ab 32,90 € |
|
10211307 (22350.0906) |
8 | M16 | 35 | ab 35,10 € |
|
10211308 (22350.0910) |
10 | M20 x 1,5 | 15 | ab 35,15 € |
|
10211309 (22350.0912) |
10 | M20 x 1,5 | 25 | ab 35,75 € |
|
10211310 (22350.0914) |
10 | M20 | 35 | ab 38,05 € |
|
10211312 (22350.0920) |
12 | M24 x 1,5 | 15 | ab 38,65 € |
|
10211313 (22350.0922) |
12 | M24 x 1,5 | 25 | ab 39,35 € |
|
10211311 (22350.0916) |
10 | M20 | 50 | ab 41,55 € |
|
10211314 (22350.0924) |
12 | M24 | 35 | ab 42,30 € |
|
10211316 (22350.0930) |
16 | M30 x 2 | 25 | ab 44,50 € |
|
10211315 (22350.0926) |
12 | M24 | 50 | ab 47,25 € |
|
10211317 (22350.0934) |
16 | M30 | 50 | ab 51,55 € |
|
10211318 (22350.0936) |
16 | M30 | 75 | ab 62,30 € |
