Produktnummer:
10211274
Herstellernummer:
22630.0220
Hersteller:
Halder

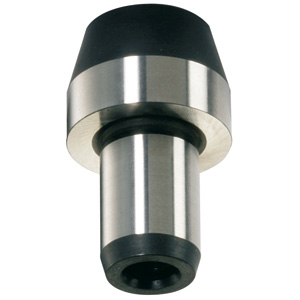

Halder 22630.0220 Aufnahmebolzen zylindrisch anschraubbar ähnlich DIN 6321 Ø 6 x 7, kurz
Ausführung:
zylindrisch
d1 g6:
6
d3:
-
l1 kurz:
7
l1 lang:
12
| Anzahl | Preis* |
|---|---|
| Bis 48 |
8,60 €
|
| Bis 68 |
7,74 €
|
| Bis 87 |
6,88 €
|
| Ab 88 |
6,34 €
|
Produktnummer:
10211274
EH 22630 Aufnahmebolzen anschraubbar ähnlich DIN 6321
Beschreibung

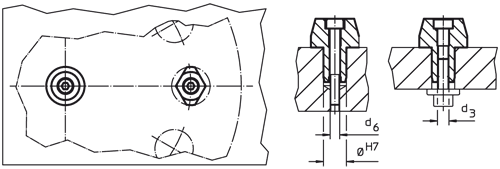

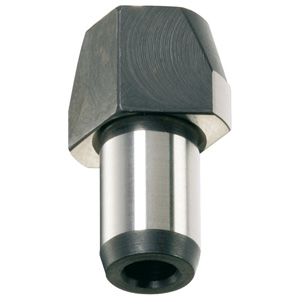

Werkstoff: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Aufnahmebolzen zylindrisch zum Positionieren in Bohrungen mit Passmaß und auch als Anschläge und Füße verwendbar. Aufnahmebolzen abgeflacht zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung. Zusätzliche Sicherheit durch Befestigungsmöglichkeit von oben und unten (kann auch zur Demontage genutzt werden), ausgenommen Größe 6. Die äußeren Baumaße sind ähnlich DIN 6321.

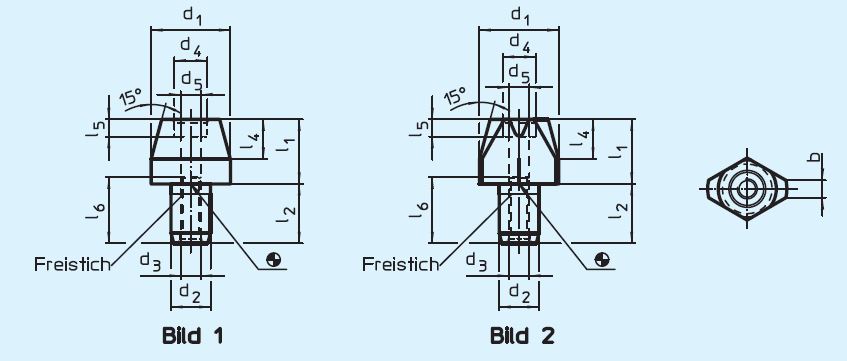

Eigenschaften
| Ausführung: | zylindrisch |
|---|---|
| Gewicht (g) kurz: | 1,2 |
| Gewicht (g) lang: | 2,9 |
| b: | - |
| d1 g6: | 6 |
| d2 k6: | 4 |
| d3: | - |
| d4: | - |
| d5: | 2,1 |
| d6: | M2 |
| l1 kurz: | 7 |
| l1 lang: | 12 |
| l2 (mm): | 6 |
| l4: | 4 |
| l5 (mm): | - |
| l6 (mm): | - |
Dokumente
1
| Variante | d3 | d1 g6 | l1 kurz | l1 lang | Ausführung | Preis |
|---|---|---|---|---|---|---|
|
10211274 (22630.0220) |
- | 6 | 7 | 12 | zylindrisch | ab 8,60 € |
|
10211275 (22630.0221) |
- | 6 | 7 | 12 | zylindrisch | ab 8,65 € |
|
10211276 (22630.0222) |
M3 | 8 | 10 | 16 | zylindrisch | ab 8,70 € |
|
10211277 (22630.0223) |
M3 | 8 | 10 | 16 | zylindrisch | ab 8,95 € |
|
10211278 (22630.0224) |
M3 | 10 | 10 | 18 | zylindrisch | ab 9,20 € |
|
10211279 (22630.0225) |
M3 | 10 | 10 | 18 | zylindrisch | ab 9,45 € |
|
10211280 (22630.0226) |
M3 | 12 | 10 | 18 | zylindrisch | ab 9,85 € |
|
10211281 (22630.0227) |
M3 | 12 | 10 | 18 | zylindrisch | ab 10,50 € |
|
10211288 (22630.0240) |
- | 6 | 7 | 12 | abgeflacht | ab 12,05 € |
|
10211282 (22630.0228) |
M4 | 16 | 13 | 22 | zylindrisch | ab 13,45 € |
|
10211283 (22630.0229) |
M4 | 16 | 13 | 22 | zylindrisch | ab 13,75 € |
|
10211290 (22630.0242) |
M3 | 8 | 10 | 16 | abgeflacht | ab 14,00 € |
|
10211291 (22630.0243) |
M3 | 8 | 10 | 16 | abgeflacht | ab 14,45 € |
|
10211292 (22630.0244) |
M3 | 10 | 10 | 18 | abgeflacht | ab 14,45 € |
|
10211294 (22630.0246) |
M3 | 12 | 10 | 18 | abgeflacht | ab 15,05 € |
|
10211293 (22630.0245) |
M3 | 10 | 10 | 18 | abgeflacht | ab 15,15 € |
|
10211284 (22630.0230) |
M6 | 20 | 15 | 25 | zylindrisch | ab 15,25 € |
|
10211295 (22630.0247) |
M3 | 12 | 10 | 18 | abgeflacht | ab 15,60 € |
|
10211285 (22630.0231) |
M6 | 20 | 15 | 25 | zylindrisch | ab 15,75 € |
|
10211286 (22630.0232) |
M6 | 25 | 15 | 25 | zylindrisch | ab 16,75 € |
|
10211287 (22630.0233) |
M6 | 25 | 15 | 25 | zylindrisch | ab 18,40 € |
|
10211289 (22630.0241) |
- | 6 | 7 | 12 | abgeflacht | ab 18,70 € |
|
10211296 (22630.0248) |
M4 | 16 | 13 | 22 | abgeflacht | ab 19,20 € |
|
10211297 (22630.0249) |
M4 | 16 | 13 | 22 | abgeflacht | ab 20,35 € |
|
10211298 (22630.0250) |
M6 | 20 | 15 | 25 | abgeflacht | ab 21,80 € |
|
10211300 (22630.0252) |
M6 | 25 | 15 | 25 | abgeflacht | ab 22,15 € |
|
10211299 (22630.0251) |
M6 | 20 | 15 | 25 | abgeflacht | ab 22,60 € |
|
10211301 (22630.0253) |
M6 | 25 | 15 | 25 | abgeflacht | ab 25,70 € |
