Produktnummer:
10211277
Herstellernummer:
22630.0223
Hersteller:
Halder

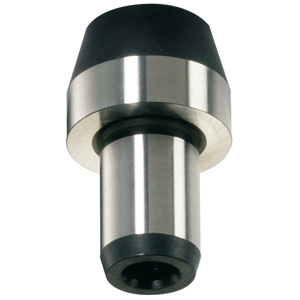

Halder 22630.0223 Aufnahmebolzen zylindrisch anschraubbar ähnlich DIN 6321 Ø 8 x 16, lang
Ausführung:
zylindrisch
d1 g6:
8
d3:
M3
l1 kurz:
10
l1 lang:
16
| Anzahl | Preis* |
|---|---|
| Bis 46 |
8,95 €
|
| Bis 65 |
8,06 €
|
| Bis 84 |
7,16 €
|
| Ab 85 |
6,59 €
|
Produktnummer:
10211277
EH 22630 Aufnahmebolzen anschraubbar ähnlich DIN 6321
Beschreibung

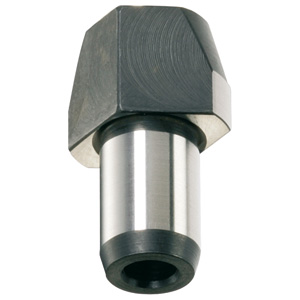

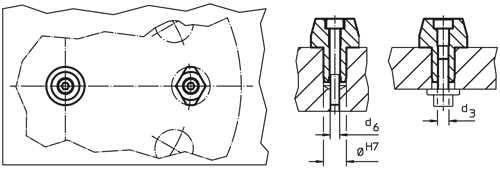

Werkstoff: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Aufnahmebolzen zylindrisch zum Positionieren in Bohrungen mit Passmaß und auch als Anschläge und Füße verwendbar. Aufnahmebolzen abgeflacht zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung. Zusätzliche Sicherheit durch Befestigungsmöglichkeit von oben und unten (kann auch zur Demontage genutzt werden), ausgenommen Größe 6. Die äußeren Baumaße sind ähnlich DIN 6321.

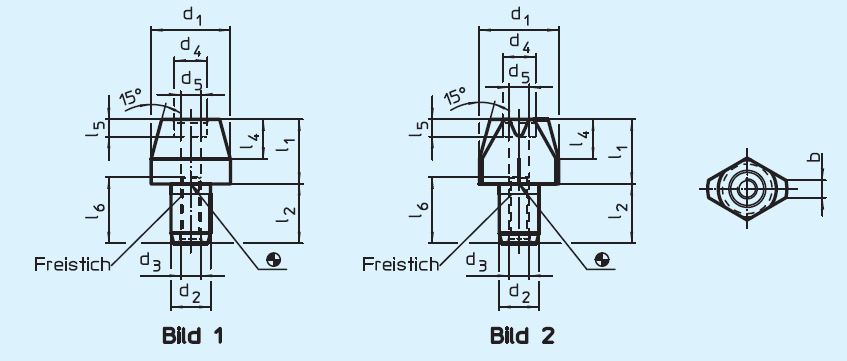

Eigenschaften
| Ausführung: | zylindrisch |
|---|---|
| Gewicht (g) kurz: | 4,2 |
| Gewicht (g) lang: | 6,4 |
| b: | - |
| d1 g6: | 8 |
| d2 k6: | 6 |
| d3: | M3 |
| d4: | - |
| d5: | 2,6 |
| d6: | M2,5 |
| l1 kurz: | 10 |
| l1 lang: | 16 |
| l2 (mm): | 9 |
| l4: | 6 |
| l5 (mm): | - |
| l6 (mm): | 10 |
Dokumente
1
| Variante | d3 | d1 g6 | l1 kurz | l1 lang | Ausführung | Preis |
|---|---|---|---|---|---|---|
|
10211274 (22630.0220) |
- | 6 | 7 | 12 | zylindrisch | ab 8,60 € |
|
10211275 (22630.0221) |
- | 6 | 7 | 12 | zylindrisch | ab 8,65 € |
|
10211276 (22630.0222) |
M3 | 8 | 10 | 16 | zylindrisch | ab 8,70 € |
|
10211277 (22630.0223) |
M3 | 8 | 10 | 16 | zylindrisch | ab 8,95 € |
|
10211278 (22630.0224) |
M3 | 10 | 10 | 18 | zylindrisch | ab 9,20 € |
|
10211279 (22630.0225) |
M3 | 10 | 10 | 18 | zylindrisch | ab 9,45 € |
|
10211280 (22630.0226) |
M3 | 12 | 10 | 18 | zylindrisch | ab 9,85 € |
|
10211281 (22630.0227) |
M3 | 12 | 10 | 18 | zylindrisch | ab 10,50 € |
|
10211288 (22630.0240) |
- | 6 | 7 | 12 | abgeflacht | ab 12,05 € |
|
10211282 (22630.0228) |
M4 | 16 | 13 | 22 | zylindrisch | ab 13,45 € |
|
10211283 (22630.0229) |
M4 | 16 | 13 | 22 | zylindrisch | ab 13,75 € |
|
10211290 (22630.0242) |
M3 | 8 | 10 | 16 | abgeflacht | ab 14,00 € |
|
10211291 (22630.0243) |
M3 | 8 | 10 | 16 | abgeflacht | ab 14,45 € |
|
10211292 (22630.0244) |
M3 | 10 | 10 | 18 | abgeflacht | ab 14,45 € |
|
10211294 (22630.0246) |
M3 | 12 | 10 | 18 | abgeflacht | ab 15,05 € |
|
10211293 (22630.0245) |
M3 | 10 | 10 | 18 | abgeflacht | ab 15,15 € |
|
10211284 (22630.0230) |
M6 | 20 | 15 | 25 | zylindrisch | ab 15,25 € |
|
10211295 (22630.0247) |
M3 | 12 | 10 | 18 | abgeflacht | ab 15,60 € |
|
10211285 (22630.0231) |
M6 | 20 | 15 | 25 | zylindrisch | ab 15,75 € |
|
10211286 (22630.0232) |
M6 | 25 | 15 | 25 | zylindrisch | ab 16,75 € |
|
10211287 (22630.0233) |
M6 | 25 | 15 | 25 | zylindrisch | ab 18,40 € |
|
10211289 (22630.0241) |
- | 6 | 7 | 12 | abgeflacht | ab 18,70 € |
|
10211296 (22630.0248) |
M4 | 16 | 13 | 22 | abgeflacht | ab 19,20 € |
|
10211297 (22630.0249) |
M4 | 16 | 13 | 22 | abgeflacht | ab 20,35 € |
|
10211298 (22630.0250) |
M6 | 20 | 15 | 25 | abgeflacht | ab 21,80 € |
|
10211300 (22630.0252) |
M6 | 25 | 15 | 25 | abgeflacht | ab 22,15 € |
|
10211299 (22630.0251) |
M6 | 20 | 15 | 25 | abgeflacht | ab 22,60 € |
|
10211301 (22630.0253) |
M6 | 25 | 15 | 25 | abgeflacht | ab 25,70 € |
