Produktnummer:
10211297
Herstellernummer:
22630.0249
Hersteller:
Halder
Halder 22630.0249 Aufnahmebolzen anschraubbar ähnlich DIN 6321 Ø 16 x 22, abgeflacht lang
Ausführung:
abgeflacht
d1 g6:
16
d3:
M4
l1 kurz:
13
l1 lang:
22
| Anzahl | Preis* |
|---|---|
| Bis 20 |
20,35 €
|
| Bis 28 |
18,32 €
|
| Bis 37 |
16,28 €
|
| Ab 38 |
14,99 €
|
Produktnummer:
10211297
EH 22630 Aufnahmebolzen anschraubbar ähnlich DIN 6321
Beschreibung

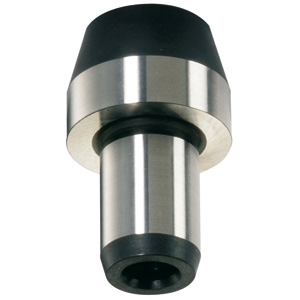

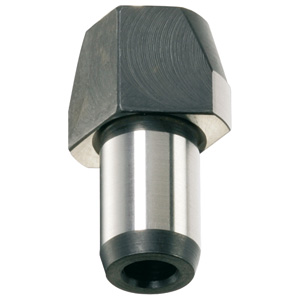

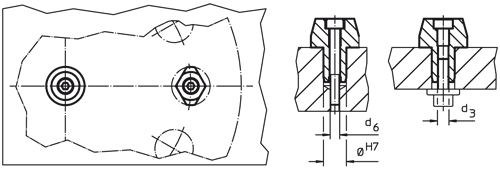

Werkstoff: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Aufnahmebolzen zylindrisch zum Positionieren in Bohrungen mit Passmaß und auch als Anschläge und Füße verwendbar. Aufnahmebolzen abgeflacht zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung. Zusätzliche Sicherheit durch Befestigungsmöglichkeit von oben und unten (kann auch zur Demontage genutzt werden), ausgenommen Größe 6. Die äußeren Baumaße sind ähnlich DIN 6321.

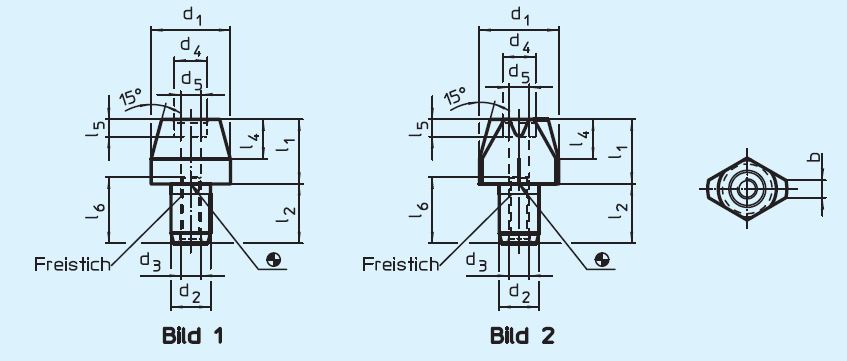

Eigenschaften
| Ausführung: | abgeflacht |
|---|---|
| Gewicht (g) kurz: | 15 |
| Gewicht (g) lang: | 22 |
| b: | 3,5 |
| d1 g6: | 16 |
| d2 k6: | 8 |
| d3: | M4 |
| d4: | 6,5 |
| d5: | 3,3 |
| d6: | M3 |
| l1 kurz: | 13 |
| l1 lang: | 22 |
| l2 (mm): | 12 |
| l4: | 8 |
| l5 (mm): | 3,1 |
| l6 (mm): | 13 |
Dokumente
1
| Variante | d3 | d1 g6 | l1 kurz | l1 lang | Ausführung | Preis |
|---|---|---|---|---|---|---|
|
10211274 (22630.0220) |
- | 6 | 7 | 12 | zylindrisch | ab 8,60 € |
|
10211275 (22630.0221) |
- | 6 | 7 | 12 | zylindrisch | ab 8,65 € |
|
10211276 (22630.0222) |
M3 | 8 | 10 | 16 | zylindrisch | ab 8,70 € |
|
10211277 (22630.0223) |
M3 | 8 | 10 | 16 | zylindrisch | ab 8,95 € |
|
10211278 (22630.0224) |
M3 | 10 | 10 | 18 | zylindrisch | ab 9,20 € |
|
10211279 (22630.0225) |
M3 | 10 | 10 | 18 | zylindrisch | ab 9,45 € |
|
10211280 (22630.0226) |
M3 | 12 | 10 | 18 | zylindrisch | ab 9,85 € |
|
10211281 (22630.0227) |
M3 | 12 | 10 | 18 | zylindrisch | ab 10,50 € |
|
10211288 (22630.0240) |
- | 6 | 7 | 12 | abgeflacht | ab 12,05 € |
|
10211282 (22630.0228) |
M4 | 16 | 13 | 22 | zylindrisch | ab 13,45 € |
|
10211283 (22630.0229) |
M4 | 16 | 13 | 22 | zylindrisch | ab 13,75 € |
|
10211290 (22630.0242) |
M3 | 8 | 10 | 16 | abgeflacht | ab 14,00 € |
|
10211291 (22630.0243) |
M3 | 8 | 10 | 16 | abgeflacht | ab 14,45 € |
|
10211292 (22630.0244) |
M3 | 10 | 10 | 18 | abgeflacht | ab 14,45 € |
|
10211294 (22630.0246) |
M3 | 12 | 10 | 18 | abgeflacht | ab 15,05 € |
|
10211293 (22630.0245) |
M3 | 10 | 10 | 18 | abgeflacht | ab 15,15 € |
|
10211284 (22630.0230) |
M6 | 20 | 15 | 25 | zylindrisch | ab 15,25 € |
|
10211295 (22630.0247) |
M3 | 12 | 10 | 18 | abgeflacht | ab 15,60 € |
|
10211285 (22630.0231) |
M6 | 20 | 15 | 25 | zylindrisch | ab 15,75 € |
|
10211286 (22630.0232) |
M6 | 25 | 15 | 25 | zylindrisch | ab 16,75 € |
|
10211287 (22630.0233) |
M6 | 25 | 15 | 25 | zylindrisch | ab 18,40 € |
|
10211289 (22630.0241) |
- | 6 | 7 | 12 | abgeflacht | ab 18,70 € |
|
10211296 (22630.0248) |
M4 | 16 | 13 | 22 | abgeflacht | ab 19,20 € |
|
10211297 (22630.0249) |
M4 | 16 | 13 | 22 | abgeflacht | ab 20,35 € |
|
10211298 (22630.0250) |
M6 | 20 | 15 | 25 | abgeflacht | ab 21,80 € |
|
10211300 (22630.0252) |
M6 | 25 | 15 | 25 | abgeflacht | ab 22,15 € |
|
10211299 (22630.0251) |
M6 | 20 | 15 | 25 | abgeflacht | ab 22,60 € |
|
10211301 (22630.0253) |
M6 | 25 | 15 | 25 | abgeflacht | ab 25,70 € |
