Produktnummer:
10211296
Herstellernummer:
22630.0248
Hersteller:
Halder

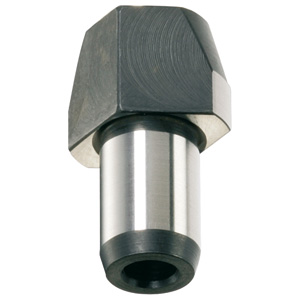

Halder 22630.0248 Aufnahmebolzen anschraubbar ähnlich DIN 6321 Ø 16 x 13, abgeflacht kurz
Ausführung:
abgeflacht
d1 g6:
16
d3:
M4
l1 kurz:
13
l1 lang:
22
| Anzahl | Preis* |
|---|---|
| Bis 21 |
19,20 €
|
| Bis 30 |
17,28 €
|
| Bis 39 |
15,36 €
|
| Ab 40 |
14,15 €
|
Produktnummer:
10211296
EH 22630 Aufnahmebolzen anschraubbar ähnlich DIN 6321
Beschreibung

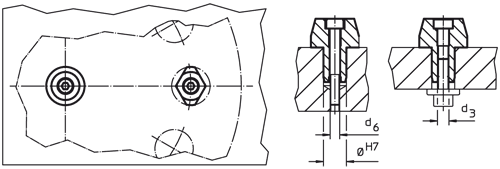

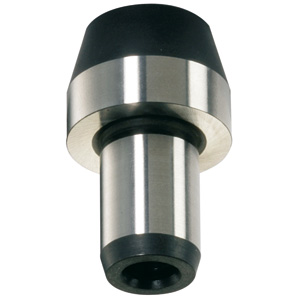

Werkstoff: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Aufnahmebolzen zylindrisch zum Positionieren in Bohrungen mit Passmaß und auch als Anschläge und Füße verwendbar. Aufnahmebolzen abgeflacht zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung. Zusätzliche Sicherheit durch Befestigungsmöglichkeit von oben und unten (kann auch zur Demontage genutzt werden), ausgenommen Größe 6. Die äußeren Baumaße sind ähnlich DIN 6321.

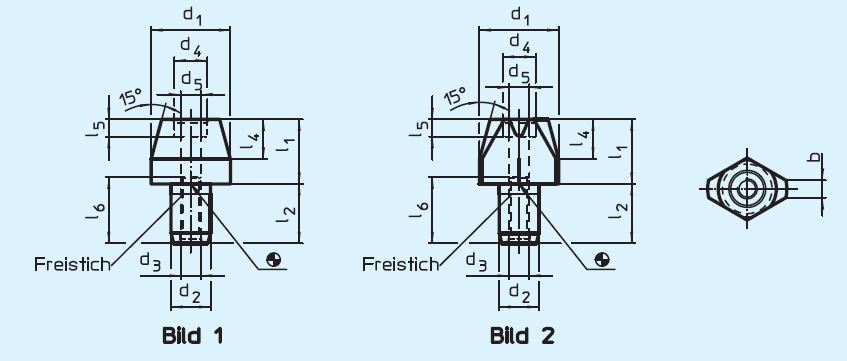

Eigenschaften
| Ausführung: | abgeflacht |
|---|---|
| Gewicht (g) kurz: | 15 |
| Gewicht (g) lang: | 22 |
| b: | 3,5 |
| d1 g6: | 16 |
| d2 k6: | 8 |
| d3: | M4 |
| d4: | 6,5 |
| d5: | 3,3 |
| d6: | M3 |
| l1 kurz: | 13 |
| l1 lang: | 22 |
| l2 (mm): | 12 |
| l4: | 8 |
| l5 (mm): | 3,1 |
| l6 (mm): | 13 |
Dokumente
1
| Variante | d3 | d1 g6 | l1 kurz | l1 lang | Ausführung | Preis |
|---|---|---|---|---|---|---|
|
10211274 (22630.0220) |
- | 6 | 7 | 12 | zylindrisch | ab 8,60 € |
|
10211275 (22630.0221) |
- | 6 | 7 | 12 | zylindrisch | ab 8,65 € |
|
10211276 (22630.0222) |
M3 | 8 | 10 | 16 | zylindrisch | ab 8,70 € |
|
10211277 (22630.0223) |
M3 | 8 | 10 | 16 | zylindrisch | ab 8,95 € |
|
10211278 (22630.0224) |
M3 | 10 | 10 | 18 | zylindrisch | ab 9,20 € |
|
10211279 (22630.0225) |
M3 | 10 | 10 | 18 | zylindrisch | ab 9,45 € |
|
10211280 (22630.0226) |
M3 | 12 | 10 | 18 | zylindrisch | ab 9,85 € |
|
10211281 (22630.0227) |
M3 | 12 | 10 | 18 | zylindrisch | ab 10,50 € |
|
10211288 (22630.0240) |
- | 6 | 7 | 12 | abgeflacht | ab 12,05 € |
|
10211282 (22630.0228) |
M4 | 16 | 13 | 22 | zylindrisch | ab 13,45 € |
|
10211283 (22630.0229) |
M4 | 16 | 13 | 22 | zylindrisch | ab 13,75 € |
|
10211290 (22630.0242) |
M3 | 8 | 10 | 16 | abgeflacht | ab 14,00 € |
|
10211291 (22630.0243) |
M3 | 8 | 10 | 16 | abgeflacht | ab 14,45 € |
|
10211292 (22630.0244) |
M3 | 10 | 10 | 18 | abgeflacht | ab 14,45 € |
|
10211294 (22630.0246) |
M3 | 12 | 10 | 18 | abgeflacht | ab 15,05 € |
|
10211293 (22630.0245) |
M3 | 10 | 10 | 18 | abgeflacht | ab 15,15 € |
|
10211284 (22630.0230) |
M6 | 20 | 15 | 25 | zylindrisch | ab 15,25 € |
|
10211295 (22630.0247) |
M3 | 12 | 10 | 18 | abgeflacht | ab 15,60 € |
|
10211285 (22630.0231) |
M6 | 20 | 15 | 25 | zylindrisch | ab 15,75 € |
|
10211286 (22630.0232) |
M6 | 25 | 15 | 25 | zylindrisch | ab 16,75 € |
|
10211287 (22630.0233) |
M6 | 25 | 15 | 25 | zylindrisch | ab 18,40 € |
|
10211289 (22630.0241) |
- | 6 | 7 | 12 | abgeflacht | ab 18,70 € |
|
10211296 (22630.0248) |
M4 | 16 | 13 | 22 | abgeflacht | ab 19,20 € |
|
10211297 (22630.0249) |
M4 | 16 | 13 | 22 | abgeflacht | ab 20,35 € |
|
10211298 (22630.0250) |
M6 | 20 | 15 | 25 | abgeflacht | ab 21,80 € |
|
10211300 (22630.0252) |
M6 | 25 | 15 | 25 | abgeflacht | ab 22,15 € |
|
10211299 (22630.0251) |
M6 | 20 | 15 | 25 | abgeflacht | ab 22,60 € |
|
10211301 (22630.0253) |
M6 | 25 | 15 | 25 | abgeflacht | ab 25,70 € |
