Produktnummer:
10211755
Herstellernummer:
23390.0025
Hersteller:
Halder
Halder 23390.0025 Exzenterschnellspanner mit Schraube, 82 x M 8 x 50
Ausführung:
mit Schraube
d2:
M8
h1 max. in Spannstellung:
50
l:
82
| Anzahl | Preis* |
|---|---|
| Bis 37 |
11,30 €
|
| Bis 51 |
10,17 €
|
| Bis 66 |
9,04 €
|
| Ab 67 |
8,33 €
|
Produktnummer:
10211755
EH 23390 Exzenterschnellspanner mit Schraube
Beschreibung

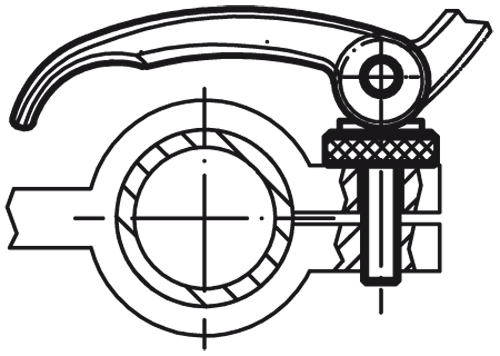

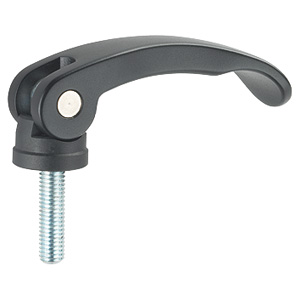

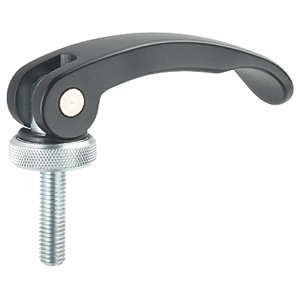

Werkstoff: Hebel: Zink-Druckguss, kunststoffbeschichtet schwarz Innenteile: Stahl, verzinkt Auflagescheibe: Thermoplast PA, glasfaserverstärkt (Bild 1), Thermoplast POM, glasfaserverstärkt (Bild 2) Hinweis: Zum schnellen und verdrehfreien Spannen und Lösen von Bauteilen. Bei der Ausführung "einstellbar" (Bild 2) kann die Hebelstellung verändert werden. Temperatureinsatzbereich bis max. 80 °C.
Eigenschaften

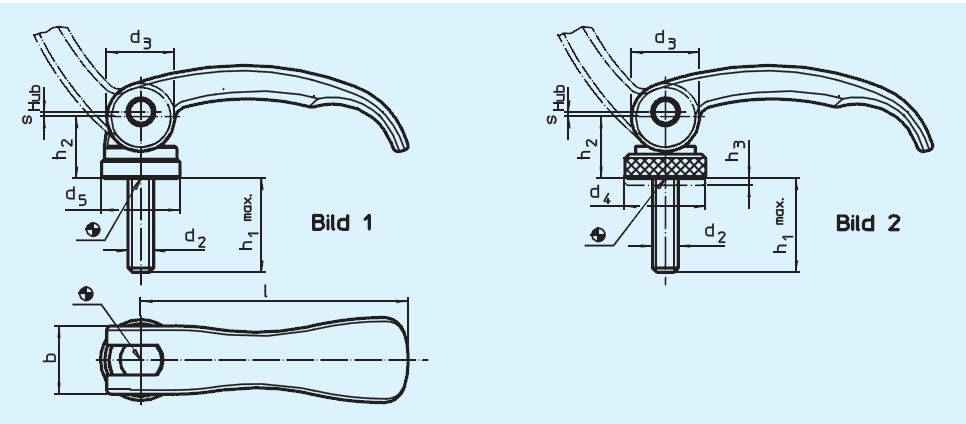

| Ausführung: | mit Schraube |
|---|---|
| Gewicht (g): | 139 |
| b: | 20 |
| d2: | M8 |
| d3: | 20 |
| d4: | - |
| d5: | 22,5 |
| h1 max. in Spannstellung: | 50 |
| h2 max.: | 19,5 |
| h3 Verstellbereich: | - |
| l: | 82 |
| s Hub bei 90° Hebelstellung: | 1 |
Dokumente
1
| Variante | Ausführung | d2 | h1 max. in Spannstellung | l | Preis |
|---|---|---|---|---|---|
|
10211745 (23390.0010) |
mit Schraube | M6 | 20 | 63 | ab 9,25 € |
|
10211746 (23390.0011) |
mit Schraube | M6 | 25 | 63 | ab 9,25 € |
|
10211747 (23390.0012) |
mit Schraube | M6 | 30 | 63 | ab 9,30 € |
|
10211748 (23390.0013) |
mit Schraube | M6 | 35 | 63 | ab 9,45 € |
|
10211749 (23390.0014) |
mit Schraube | M6 | 40 | 63 | ab 9,50 € |
|
10211750 (23390.0016) |
mit Schraube | M6 | 50 | 63 | ab 9,65 € |
|
10211751 (23390.0020) |
mit Schraube | M8 | 25 | 82 | ab 11,05 € |
|
10211752 (23390.0021) |
mit Schraube | M8 | 30 | 82 | ab 11,05 € |
|
10211753 (23390.0022) |
mit Schraube | M8 | 35 | 82 | ab 11,10 € |
|
10211754 (23390.0023) |
mit Schraube | M8 | 40 | 82 | ab 11,25 € |
|
10211755 (23390.0025) |
mit Schraube | M8 | 50 | 82 | ab 11,30 € |
|
10211756 (23390.0027) |
mit Schraube | M8 | 60 | 82 | ab 11,40 € |
|
10211757 (23390.0110) |
mit Schraube einstellbar | M6 | 20 | 63 | ab 13,20 € |
|
10211758 (23390.0111) |
mit Schraube einstellbar | M6 | 25 | 63 | ab 13,20 € |
|
10211759 (23390.0112) |
mit Schraube einstellbar | M6 | 30 | 63 | ab 13,25 € |
|
10211760 (23390.0113) |
mit Schraube einstellbar | M6 | 35 | 63 | ab 13,45 € |
|
10211761 (23390.0114) |
mit Schraube einstellbar | M6 | 40 | 63 | ab 13,55 € |
|
10211762 (23390.0116) |
mit Schraube einstellbar | M6 | 50 | 63 | ab 13,70 € |
|
10211763 (23390.0120) |
mit Schraube einstellbar | M8 | 25 | 82 | ab 15,35 € |
|
10211764 (23390.0121) |
mit Schraube einstellbar | M8 | 30 | 82 | ab 15,35 € |
|
10211765 (23390.0122) |
mit Schraube einstellbar | M8 | 35 | 82 | ab 15,40 € |
|
10211766 (23390.0123) |
mit Schraube einstellbar | M8 | 40 | 82 | ab 15,50 € |
|
10211767 (23390.0125) |
mit Schraube einstellbar | M8 | 50 | 82 | ab 15,75 € |
|
10211768 (23390.0127) |
mit Schraube einstellbar | M8 | 60 | 82 | ab 16,00 € |
