Produktnummer:
10210190
Herstellernummer:
24390.0089
Hersteller:
Halder

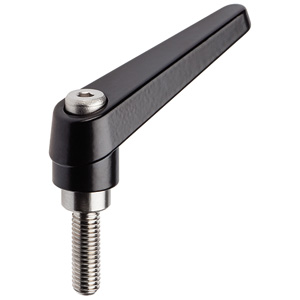

Halder 24390.0089 Verstellbare Klemmhebel, Innenteile aus rostfreiem Stahl mit Schraube Ø 14 x M 5 x 40, schwarz
Farbe:
schwarz
d1:
14
d2:
M5
l1:
40
| Anzahl | Preis* |
|---|---|
| Bis 41 |
10,00 €
|
| Bis 58 |
9,00 €
|
| Bis 75 |
8,00 €
|
| Ab 76 |
7,37 €
|
Produktnummer:
10210190
EH 24390 Verstellbare Klemmhebel Innenteile aus rostfreiem Stahl mit Schraube
Beschreibung

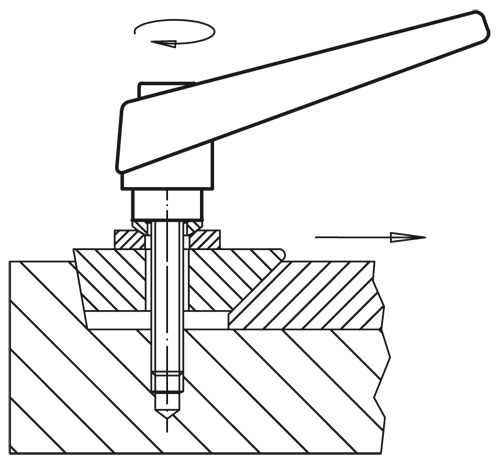

Werkstoff: Hebel: Zink-Druckguss, orange ähnlich RAL 2004, Zink-Druckguss, schwarz ähnlich RAL 9005 Innenteile: rostfreier Stahl 1.4305 Schraube: rostfreier Stahl 1.4305 Hinweis: Verstellbare Klemmhebel mit rostfreien Innenteilen. Vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. in der Medizintechnik, chemischen Industrie u.a.. Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Griff wird über die Verzahnung positioniert. Nach dem Loslassen rastet die Verzahnung ein. Das Schraubenteil kann ausgetauscht werden.

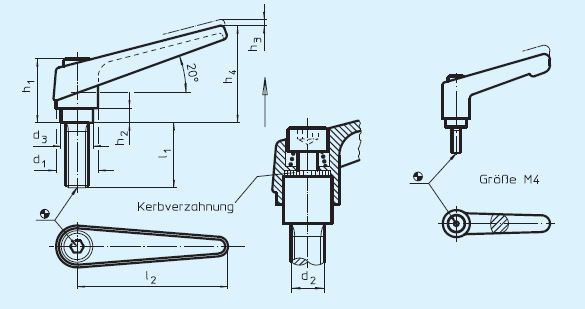

Eigenschaften
| Farbe: | schwarz |
|---|---|
| Gewicht (g): | 39 |
| d1: | 14 |
| d2: | M5 |
| d3: | 10 |
| h1: | 24,5 |
| h2: | 4 |
| h3: | 3 |
| h4: | 35 |
| l1: | 40 |
| l2 (mm): | 45 |
Dokumente
2
| Variante | l1 | d1 | Farbe | d2 | Preis |
|---|---|---|---|---|---|
|
10210169 (24390.0010) |
12 | 13 | orange | M4 | ab 8,55 € |
|
10210170 (24390.0012) |
12 | 13 | schwarz | M4 | ab 8,55 € |
|
10210171 (24390.0014) |
16 | 13 | orange | M4 | ab 8,70 € |
|
10210172 (24390.0016) |
16 | 13 | schwarz | M4 | ab 8,70 € |
|
10210179 (24390.0041) |
12 | 14 | orange | M5 | ab 8,75 € |
|
10210180 (24390.0044) |
12 | 14 | schwarz | M5 | ab 8,75 € |
|
10210191 (24390.0131) |
12 | 14 | orange | M6 | ab 8,75 € |
|
10210192 (24390.0134) |
12 | 14 | schwarz | M6 | ab 8,75 € |
|
10210173 (24390.0018) |
20 | 13 | orange | M4 | ab 8,90 € |
|
10210174 (24390.0020) |
20 | 13 | schwarz | M4 | ab 8,90 € |
|
10210181 (24390.0051) |
16 | 14 | orange | M5 | ab 8,90 € |
|
10210182 (24390.0054) |
16 | 14 | schwarz | M5 | ab 8,90 € |
|
10210193 (24390.0141) |
16 | 14 | orange | M6 | ab 8,90 € |
|
10210194 (24390.0144) |
16 | 14 | schwarz | M6 | ab 8,90 € |
|
10210183 (24390.0061) |
20 | 14 | orange | M5 | ab 9,10 € |
|
10210184 (24390.0064) |
20 | 14 | schwarz | M5 | ab 9,10 € |
|
10210195 (24390.0151) |
20 | 14 | orange | M6 | ab 9,10 € |
|
10210196 (24390.0154) |
20 | 14 | schwarz | M6 | ab 9,10 € |
|
10210175 (24390.0022) |
25 | 13 | orange | M4 | ab 9,15 € |
|
10210176 (24390.0024) |
25 | 13 | schwarz | M4 | ab 9,15 € |
|
10210185 (24390.0071) |
25 | 14 | orange | M5 | ab 9,35 € |
|
10210186 (24390.0074) |
25 | 14 | schwarz | M5 | ab 9,35 € |
|
10210197 (24390.0161) |
25 | 14 | orange | M6 | ab 9,35 € |
|
10210198 (24390.0164) |
25 | 14 | schwarz | M6 | ab 9,35 € |
|
10210177 (24390.0026) |
32 | 13 | orange | M4 | ab 9,40 € |
|
10210178 (24390.0028) |
32 | 13 | schwarz | M4 | ab 9,40 € |
|
10210187 (24390.0081) |
32 | 14 | orange | M5 | ab 9,60 € |
|
10210188 (24390.0084) |
32 | 14 | schwarz | M5 | ab 9,60 € |
|
10210199 (24390.0171) |
32 | 14 | orange | M6 | ab 9,60 € |
|
10210200 (24390.0174) |
32 | 14 | schwarz | M6 | ab 9,60 € |
|
10210189 (24390.0086) |
40 | 14 | orange | M5 | ab 10,00 € |
|
10210190 (24390.0089) |
40 | 14 | schwarz | M5 | ab 10,00 € |
|
10210201 (24390.0181) |
40 | 14 | orange | M6 | ab 10,00 € |
|
10210202 (24390.0184) |
40 | 14 | schwarz | M6 | ab 10,00 € |
|
10210203 (24390.0191) |
50 | 14 | orange | M6 | ab 10,70 € |
|
10210204 (24390.0194) |
50 | 14 | schwarz | M6 | ab 10,70 € |
|
10210205 (24390.0331) |
16 | 18 | orange | M8 | ab 11,70 € |
|
10210206 (24390.0334) |
16 | 18 | schwarz | M8 | ab 11,70 € |
|
10210207 (24390.0341) |
20 | 18 | orange | M8 | ab 11,90 € |
|
10210208 (24390.0344) |
20 | 18 | schwarz | M8 | ab 11,90 € |
|
10210209 (24390.0351) |
25 | 18 | orange | M8 | ab 12,15 € |
|
10210210 (24390.0354) |
25 | 18 | schwarz | M8 | ab 12,15 € |
|
10210211 (24390.0361) |
32 | 18 | orange | M8 | ab 12,55 € |
|
10210212 (24390.0364) |
32 | 18 | schwarz | M8 | ab 12,55 € |
|
10210213 (24390.0371) |
40 | 18 | orange | M8 | ab 12,90 € |
|
10210214 (24390.0374) |
40 | 18 | schwarz | M8 | ab 12,90 € |
|
10210215 (24390.0381) |
50 | 18 | orange | M8 | ab 13,50 € |
|
10210216 (24390.0384) |
50 | 18 | schwarz | M8 | ab 13,50 € |
|
10210219 (24390.0441) |
20 | 22 | orange | M10 | ab 13,70 € |
|
10210220 (24390.0444) |
20 | 22 | schwarz | M10 | ab 13,70 € |
|
10210217 (24390.0391) |
63 | 18 | orange | M8 | ab 14,20 € |
|
10210218 (24390.0394) |
63 | 18 | schwarz | M8 | ab 14,20 € |
|
10210221 (24390.0451) |
25 | 22 | orange | M10 | ab 14,25 € |
|
10210222 (24390.0454) |
25 | 22 | schwarz | M10 | ab 14,25 € |
|
10210223 (24390.0461) |
32 | 22 | orange | M10 | ab 14,65 € |
|
10210224 (24390.0464) |
32 | 22 | schwarz | M10 | ab 14,65 € |
|
10210225 (24390.0471) |
40 | 22 | orange | M10 | ab 15,65 € |
|
10210226 (24390.0474) |
40 | 22 | schwarz | M10 | ab 15,65 € |
|
10210227 (24390.0481) |
50 | 22 | orange | M10 | ab 16,40 € |
|
10210228 (24390.0484) |
50 | 22 | schwarz | M10 | ab 16,40 € |
|
10210233 (24390.0541) |
25 | 25 | orange | M12 | ab 17,60 € |
|
10210234 (24390.0544) |
25 | 25 | schwarz | M12 | ab 17,60 € |
|
10210229 (24390.0486) |
63 | 22 | orange | M10 | ab 17,80 € |
|
10210230 (24390.0489) |
63 | 22 | schwarz | M10 | ab 17,80 € |
|
10210235 (24390.0551) |
32 | 25 | orange | M12 | ab 18,20 € |
|
10210236 (24390.0554) |
32 | 25 | schwarz | M12 | ab 18,20 € |
|
10210231 (24390.0491) |
80 | 22 | orange | M10 | ab 19,00 € |
|
10210232 (24390.0494) |
80 | 22 | schwarz | M10 | ab 19,00 € |
|
10210237 (24390.0561) |
40 | 25 | orange | M12 | ab 19,00 € |
|
10210238 (24390.0564) |
40 | 25 | schwarz | M12 | ab 19,00 € |
|
10210239 (24390.0571) |
50 | 25 | orange | M12 | ab 20,25 € |
|
10210240 (24390.0574) |
50 | 25 | schwarz | M12 | ab 20,25 € |
|
10210241 (24390.0581) |
63 | 25 | orange | M12 | ab 21,55 € |
|
10210242 (24390.0584) |
63 | 25 | schwarz | M12 | ab 21,55 € |
|
10210243 (24390.0591) |
80 | 25 | orange | M12 | ab 23,40 € |
|
10210244 (24390.0594) |
80 | 25 | schwarz | M12 | ab 23,40 € |
|
10210245 (24390.0641) |
32 | 30 | orange | M16 | ab 24,75 € |
|
10210246 (24390.0644) |
32 | 30 | schwarz | M16 | ab 24,75 € |
|
10210247 (24390.0651) |
40 | 30 | orange | M16 | ab 25,75 € |
|
10210248 (24390.0654) |
40 | 30 | schwarz | M16 | ab 25,75 € |
|
10210249 (24390.0661) |
50 | 30 | orange | M16 | ab 26,95 € |
|
10210250 (24390.0664) |
50 | 30 | schwarz | M16 | ab 26,95 € |
|
10210251 (24390.0671) |
63 | 30 | orange | M16 | ab 28,65 € |
|
10210252 (24390.0674) |
63 | 30 | schwarz | M16 | ab 28,65 € |
|
10210253 (24390.0681) |
80 | 30 | orange | M16 | ab 31,65 € |
|
10210254 (24390.0684) |
80 | 30 | schwarz | M16 | ab 31,65 € |
