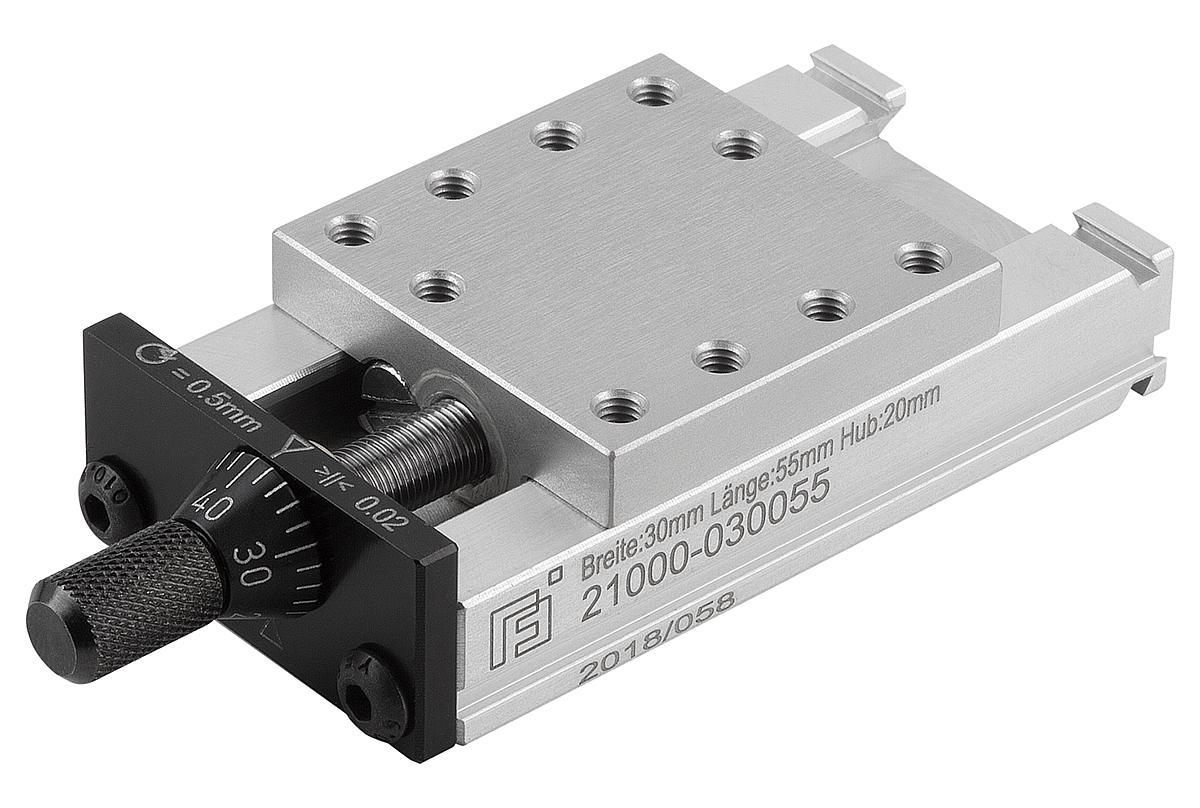

Norelem 21000-030045 SCHWALBENSCHWANZ SCHLITTENFÜHRUNG, MIT MIKROMETERSPINDEL
B:
30 -0,3
C Hub:
10
L:
45
Produktnummer:
10126692
NLM 21000 Schwalbenschwanz Schlittenführungen mit Mikrometerspindel
Beschreibung
Diese präzisen Schlittenführungen werden unter anderem eingesetzt im Maschinen-, Vorrichtungs- und Messgerätebau sowie in der optischen und feinmechanischen Industrie.
Der angegebene zulässige Belastungswert (F) ist für statische Belastung ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
M1 = Senkung für Schraube.
Vorteile:
- Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz.
- Führungen spielfrei.
- Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung.
Verwendung:
- Einstellen von Bearbeitungseinheiten, Messkameras, Spiegel, Mikroskopen und Laserköpfen (u.a. zur Bearbeitung von chirurgischen Nadeln).
- Feineinstellung von Löt-, Plasma- und Schweißköpfen.
- Fokussieren von Brenndüsen.
Werkstoff, Ausführung: Aluminium EN AW-6063.
Bestellbeispiel: LE70183 21000-050105
Der angegebene zulässige Belastungswert (F) ist für statische Belastung ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
M1 = Senkung für Schraube.
Vorteile:
- Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz.
- Führungen spielfrei.
- Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung.
Verwendung:
- Einstellen von Bearbeitungseinheiten, Messkameras, Spiegel, Mikroskopen und Laserköpfen (u.a. zur Bearbeitung von chirurgischen Nadeln).
- Feineinstellung von Löt-, Plasma- und Schweißköpfen.
- Fokussieren von Brenndüsen.
Werkstoff, Ausführung: Aluminium EN AW-6063.
Bestellbeispiel: LE70183 21000-050105

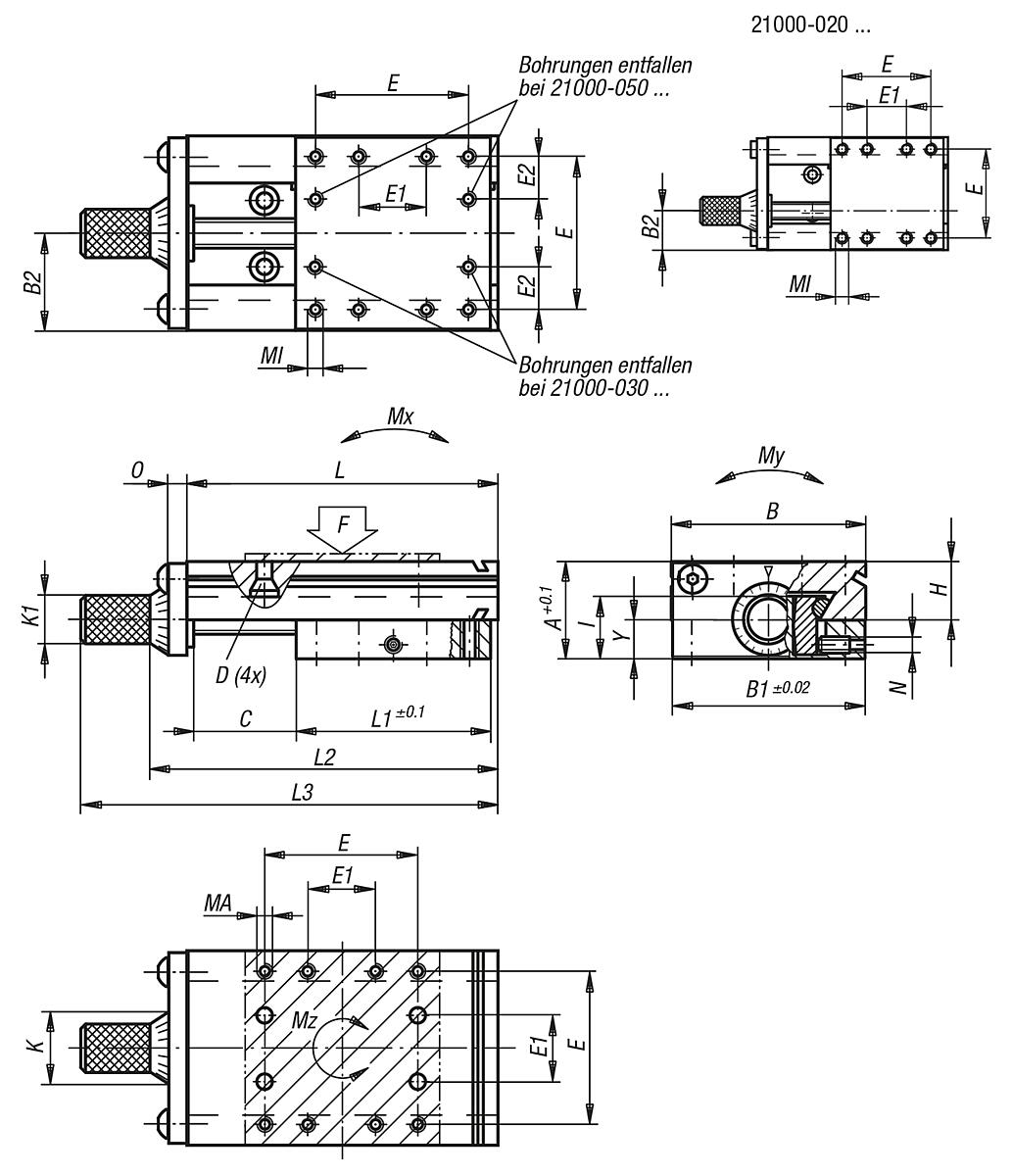

Eigenschaften
| A: | 15 |
|---|---|
| B: | 30 -0,3 |
| B1: | 29,5 |
| B2: | 13 |
| C Hub: | 10 |
| D für Schraube: | M3 |
| E: | 23 |
| E1: | 8 |
| E2: | 7,5 |
| F (N): | 350 |
| Gewicht ca. kg: | 0,055 |
| H: | 9,8 |
| I: | 9,8 |
| K: | 10 |
| K1: | 6,3 |
| L: | 45 |
| L1: | 30 |
| L2: | 53,2 |
| L3: | 63,2 |
| MA: | M3x4,5 |
| MI: | M3x4,5 |
| Mx (Nm): | 1,1 |
| My (Nm): | 4 |
| Mz (Nm): | 1 |
| N: | M4 |
| O: | 3 |
| Spindel: | M5 x 0,5 |
| TA: | 8 |
| Tl: | 10 |
| Y: | 5,8 |
Dokumente
1
| Variante | B | C Hub | L | Preis |
|---|---|---|---|---|
|
10126688 (21000-020030) |
20 -0,3 | 5 | 30 | ab 248,14 € |
|
10126689 (21000-020035) |
20 -0,3 | 10 | 35 | ab 251,64 € |
|
10126690 (21000-020045) |
20 -0,3 | 20 | 45 | ab 255,08 € |
|
10126691 (21000-030040) |
30 -0,3 | 5 | 40 | ab 267,27 € |
|
10126692 (21000-030045) |
30 -0,3 | 10 | 45 | ab 270,72 € |
|
10126693 (21000-030055) |
30 -0,3 | 20 | 55 | ab 274,19 € |
|
10126694 (21000-050067) |
50 -0,3 | 12 | 67 | ab 282,86 € |
|
10126695 (21000-050080) |
50 -0,3 | 25 | 80 | ab 286,34 € |
|
10126696 (21000-050105) |
50 -0,3 | 50 | 105 | ab 289,83 € |
|
10126697 (21000-080110) |
80 -0,5 | 25 | 110 | ab 357,48 € |
|
10126698 (21000-080135) |
80 -0,5 | 50 | 135 | ab 360,93 € |
|
10126699 (21000-080160) |
80 -0,5 | 75 | 160 | ab 364,44 € |
|
10126700 (21000-080185) |
80 -0,5 | 100 | 185 | ab 366,18 € |
|
10126701 (21000-120150) |
120 -0,5 | 25 | 150 | ab 440,79 € |
|
10126702 (21000-120175) |
120 -0,5 | 50 | 175 | ab 449,49 € |
|
10126703 (21000-120200) |
120 -0,5 | 75 | 200 | ab 466,81 € |
|
10126704 (21000-120225) |
120 -0,5 | 100 | 225 | ab 482,44 € |
