Produktnummer:
10126694
Herstellernummer:
21000-050067
Hersteller:
Norelem

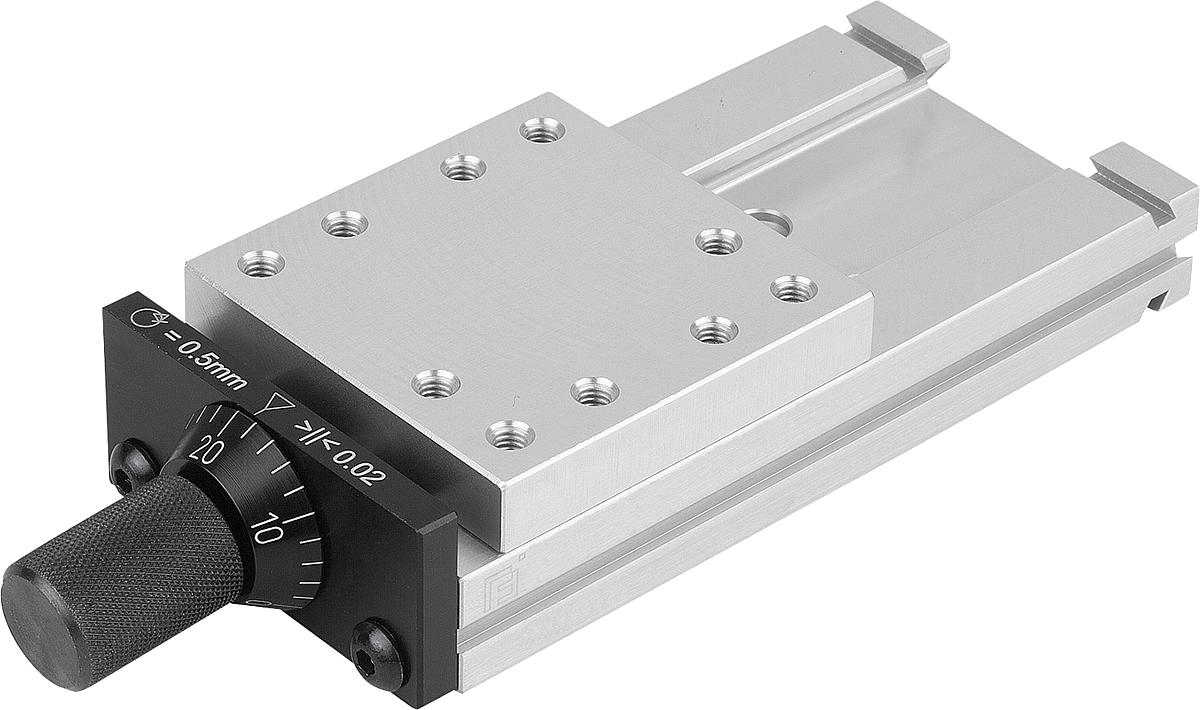

Norelem 21000-050067 SCHWALBENSCHWANZ SCHLITTENFÜHRUNG, MIT MIKROMETERSPINDEL
B:
50 -0,3
C Hub:
12
L:
67
NLM 21000 Schwalbenschwanz Schlittenführungen mit Mikrometerspindel
Beschreibung
Diese präzisen Schlittenführungen werden unter anderem eingesetzt im Maschinen-, Vorrichtungs- und Messgerätebau sowie in der optischen und feinmechanischen Industrie.
Der angegebene zulässige Belastungswert (F) ist für statische Belastung ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
M1 = Senkung für Schraube.
Vorteile:
- Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz.
- Führungen spielfrei.
- Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung.
Verwendung:
- Einstellen von Bearbeitungseinheiten, Messkameras, Spiegel, Mikroskopen und Laserköpfen (u.a. zur Bearbeitung von chirurgischen Nadeln).
- Feineinstellung von Löt-, Plasma- und Schweißköpfen.
- Fokussieren von Brenndüsen.
Werkstoff, Ausführung: Aluminium EN AW-6063.
Bestellbeispiel: LE70183 21000-050105
Der angegebene zulässige Belastungswert (F) ist für statische Belastung ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
M1 = Senkung für Schraube.
Vorteile:
- Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz.
- Führungen spielfrei.
- Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung.
Verwendung:
- Einstellen von Bearbeitungseinheiten, Messkameras, Spiegel, Mikroskopen und Laserköpfen (u.a. zur Bearbeitung von chirurgischen Nadeln).
- Feineinstellung von Löt-, Plasma- und Schweißköpfen.
- Fokussieren von Brenndüsen.
Werkstoff, Ausführung: Aluminium EN AW-6063.
Bestellbeispiel: LE70183 21000-050105

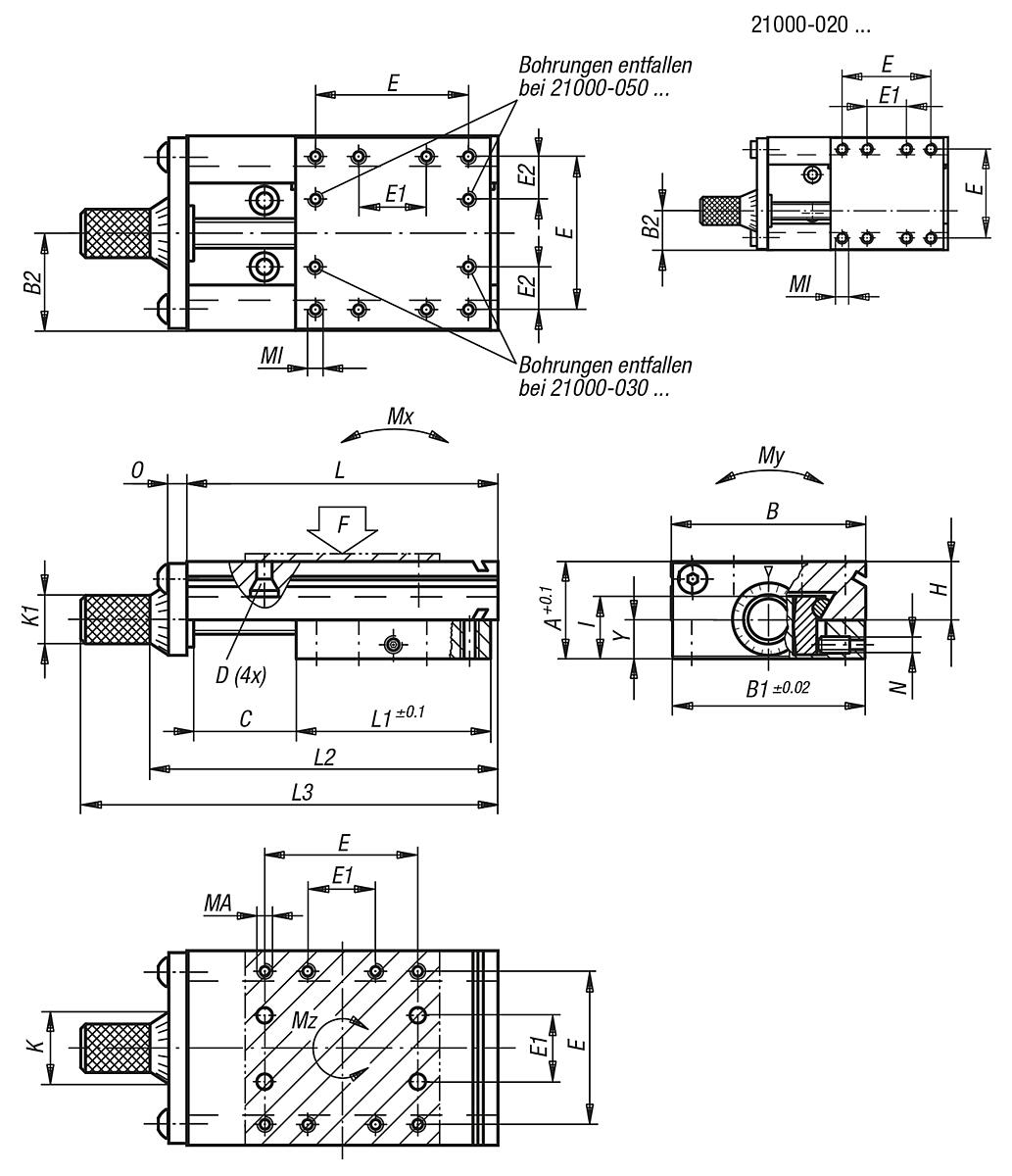

Eigenschaften
| A: | 23 |
|---|---|
| B: | 50 -0,3 |
| B1: | 49,5 |
| B2: | 25 |
| C Hub: | 12 |
| D für Schraube: | M4 |
| E: | 38 |
| E1: | 16 |
| E2: | 11 |
| F (N): | 540 |
| Gewicht ca. kg: | 0,223 |
| H: | 14,5 |
| I: | 15,6 |
| K: | 22 |
| K1: | 14,3 |
| L: | 67 |
| L1: | 50 |
| L2: | 78,2 |
| L3: | 98,2 |
| MA: | M4x8 |
| MI: | M4x6 |
| Mx (Nm): | 2,5 |
| My (Nm): | 8 |
| Mz (Nm): | 2,3 |
| N: | M4 |
| O: | 5 |
| Spindel: | M5 x 0,5 |
| TA: | 8 |
| Tl: | 10 |
| Y: | 11,5 |
Dokumente
1
| Variante | L | B | C Hub | Preis |
|---|---|---|---|---|
|
10126688 (21000-020030) |
30 | 20 -0,3 | 5 | ab 241,15 € |
|
10126689 (21000-020035) |
35 | 20 -0,3 | 10 | ab 244,55 € |
|
10126690 (21000-020045) |
45 | 20 -0,3 | 20 | ab 247,89 € |
|
10126691 (21000-030040) |
40 | 30 -0,3 | 5 | ab 259,74 € |
|
10126692 (21000-030045) |
45 | 30 -0,3 | 10 | ab 263,09 € |
|
10126693 (21000-030055) |
55 | 30 -0,3 | 20 | ab 266,46 € |
|
10126694 (21000-050067) |
67 | 50 -0,3 | 12 | ab 274,89 € |
|
10126695 (21000-050080) |
80 | 50 -0,3 | 25 | ab 278,27 € |
|
10126696 (21000-050105) |
105 | 50 -0,3 | 50 | ab 281,66 € |
|
10126697 (21000-080110) |
110 | 80 -0,5 | 25 | ab 347,41 € |
|
10126698 (21000-080135) |
135 | 80 -0,5 | 50 | ab 350,76 € |
|
10126699 (21000-080160) |
160 | 80 -0,5 | 75 | ab 354,17 € |
|
10126700 (21000-080185) |
185 | 80 -0,5 | 100 | ab 355,86 € |
|
10126701 (21000-120150) |
150 | 120 -0,5 | 25 | ab 428,37 € |
|
10126702 (21000-120175) |
175 | 120 -0,5 | 50 | ab 436,82 € |
|
10126703 (21000-120200) |
200 | 120 -0,5 | 75 | ab 453,65 € |
|
10126704 (21000-120225) |
225 | 120 -0,5 | 100 | ab 468,84 € |
